Les caractéristiques :
Ma!
Vous me reconnaissez!
Tout comme Corsair, le packaging Bequiet! arbore son propre style qui permet de reconnaitre du premier coup d’œil la provenance du produit.
Le fond noir s’associe à une bande grise dans laquelle un nom identifie le niveau de gamme du produit.
De “Essential” auquel appartient le Pure Loop, nous revenons sur la catégorie “Premium” du Silent Loop, premier du nom.
Nous verrons que le Silent Loop 2 n’a plus grand-chose à voir avec son prédécesseur rien qu’en l’absence des ressorts présents sur les tuyaux de ce dernier.
Nous avons la photo de l’AIO dévoilant sa ventilation ainsi que la face supérieure du waterblock qui se pare d’un liséré coloré.
Bien que le rétroéclairage soit de type aRGB, la marque ne peut s’empêcher de sélectionner sa couleur fétiche : orange.
Alors que dans le coin, en haut à droite prend place le logo de la marque, le nom du modèle ainsi que la taille du radiateur se positionne dans la partie basse.
Au dos de la boite, la marque détaille les principales caractéristiques du Silent Loop 2 avec 4 photos illustrant les propos.
Cependant, les commentaires sont seulement retranscrits en anglais et en allemand.
L’un des bords affiche un tableau réunissant les spécifications de notre Silent Loop 2 240.
Les petits côtés de la boite reprennent le logo de la marque ainsi que le nom de l’AIO et la taille du radiateur.
L’ensemble des éléments est bien rangé dans un panier en carton compartimenté afin de bien protéger tout ce beau monde.
Les différentes pièces sont enveloppées dans un emballage en plastique afin de les mettre à l’abri de la poussière. Le radiateur a droit à un traitement particulier en se glissant dans un carton qui protège ainsi les nombreuses ailettes.
Le tout est recouvert d’une fine plaque en mousse expansée.
Nous avons le guide d’utilisation.
Le guide se présente sous la forme d’un livret.
On constate que les différentes explications ne sont traduites qu’en anglais ou en allemand.
Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.
On peut aussi se rendre sur le site Bequiet! pour télécharger la notice en français.
En nous rendant à la dernière page, nous découvrons un petit outil…
Non, il ne s’agit pas de changer la carte SIM de la pompe…
En réalité, cet outil nous permet de désactiver l’éclairage du logo Bequiet! qui s’avère être indépendant du rétroéclairage aRGB venant rehausser la périphérie de la platine supérieure de la pompe.
Bequiet! garde toujours en tête de pouvoir faire l’appoint de liquide sur son nouvel AIO comme ce fut le cas avec le Silent Loop et comme c’est le cas avec le Pure Loop.
La marque nous fournit une petite bouteille de liquide de refroidissement.
Ce n’est pas une raison pour trinquer à la fiabilité de ce nouvel AIO… C’est d’ailleurs clairement marqué sur la bouteille : “Ne pas boire”.
La contenance est de 100 ml.
Les différents accessoires nécessaires au montage du Silent Loop 2 sont repartis dans des sachets suivant la marque du Socket.
D’ailleurs, Bequiet! reprend le système de montage du Pure Loop que l’on retrouve aussi avec les ventirads comme le Pure Rock 2. Une bonne chose, car le montage est nettement plus simple que celui du Silent Loop, premier du nom.
Les différentes pièces sont toutes de noir vêtues.
Pour les Sockets Intel 115x et 1200 (et même 1366), nous disposons d’une backplate en acier.
4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.
Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle noire collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte afin d’affiner le serrage avec un tournevis si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.

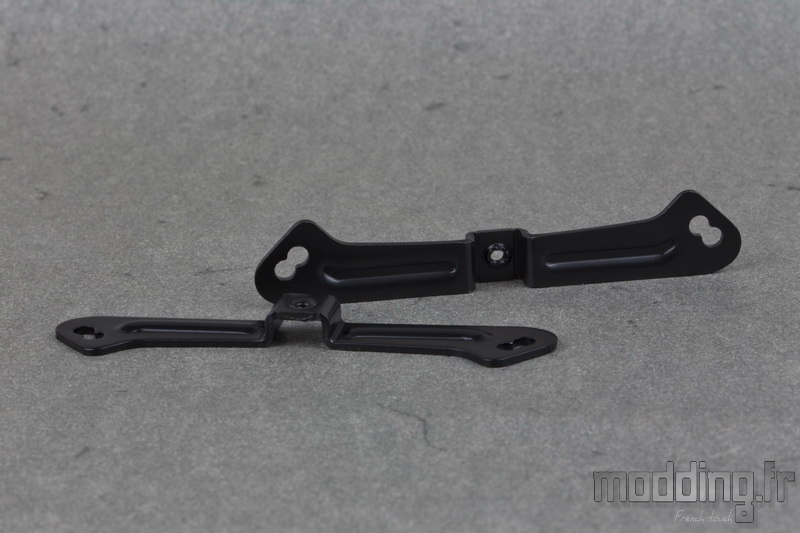

Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques aux Sockets 115x et 1200.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.

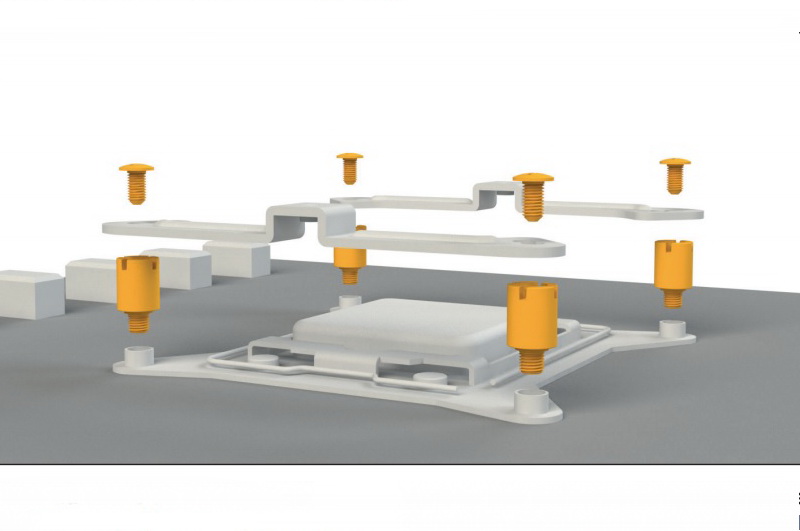

Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.
Le sachet AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. Les points de fixation pour le Socket AM4 sont identifiés par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus courtes que celles présentes dans le bundle du Pure Rock 2.
Le Socket AMD dispose d’un entraxe différent selon son plan vertical ou horizontal.

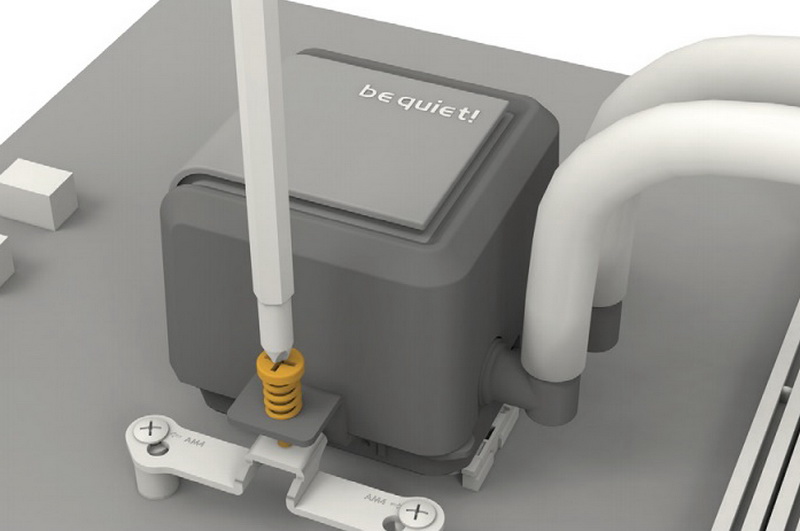

En raison du type de fixation du waterblock tout en gardant le logo présent sur le carénage dans le bon sens, nous utilisons le petit axe du Socket pour installer les platines de fixation.
Nous allons retirer le dispositif de retenue en plastique lié au Socket AMD.

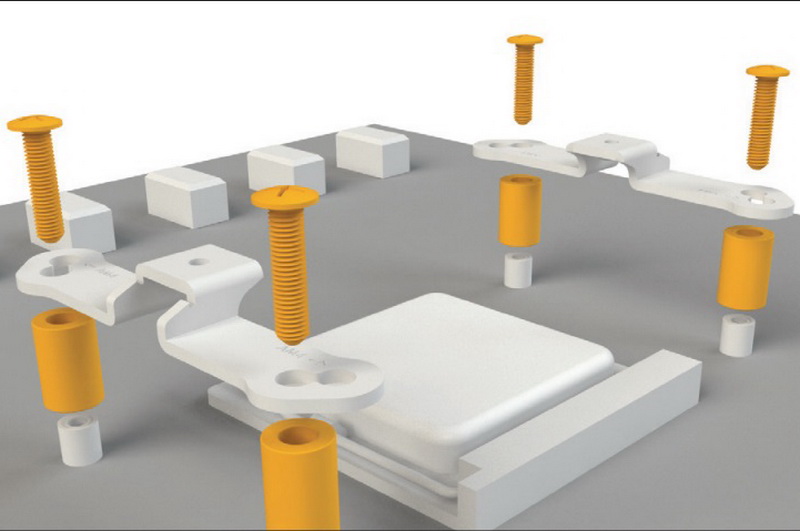

On installe ces entretoises en plastique sur les boulons de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.
Pour le Socket AM3 (+), nous intercalons ces rondelles en plastique.
Ces 4 vis finalisent l’assemblage des pattes de fixation sur les entretoises.
Bequiet! fournit une “toute” petite seringue de pâte thermique.
Ainsi que trois petits colliers Serflex pour nous permettre de soigner le câble management.
Notre modèle est équipé de deux ventilateurs, nous avons le câble en Y afin de les brancher sur la même prise CPU_Fan de la carte mère.
Cet adaptateur est habillé d’une gaine tressée noire contrairement au câble du Pure Loop, montée en gamme oblige.
Comme pour tout AIO qui se respecte, nous avons un sachet (à déchirer) contenant la visserie afin de fixer la ventilation sur le radiateur (vis longues) et celle qui permet d’installer le radiateur directement contre la paroi du boitier (vis courtes).
Le pas de vis est de type UNC-6.32.
La spécificité de ce Silent Loop 2 est d’intégrer un rétroéclairage aRGB au niveau de la partie supérieure de la pompe.
Bequiet! cède petit à petit aux appels colorés des sirènes “airgebesiennes”. Toutefois, l’implantation de ces LED demeure discrète.
Nous allons voir que la pompe dispose d’un câble aRGB 5V/D/-/G que l’on peut brancher sur le header aRGB de la carte mère si cette dernière dispose de ce genre de prise. Cette connexion au sein de la carte mère nous permet de profiter de sa gestion logicielle afin de configurer l’éclairage de la pompe du Silent Loop 2.

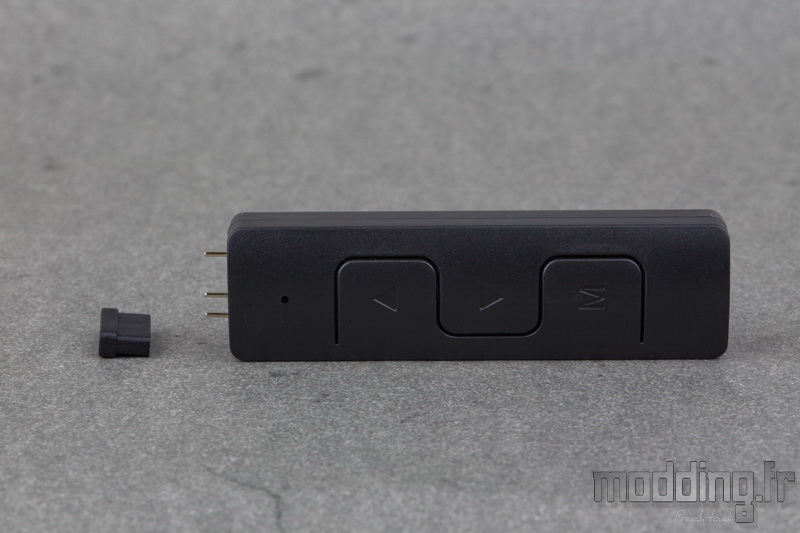

Pour autant, toutes les cartes mères ne dispose pas de ce genre de connectique et afin de nous permettre de jouer avec l’éclairage aRGB de la pompe, Bequiet! fournit un contrôleur externe.
L’électronique est enfermée dans un module en plastique mesurant 59 mm de long sur 17 mm de large pour une épaisseur de 11 mm.
Il est doté de trois boutons que nous détaillons dans la rubrique consacrée au rétroéclairage du Silent Loop 2.
Le logo de la marque est gravé au dos du module.
Les câbles ne sont pas solidaires du contrôleur, ce qui permet d’installer (plus facilement) le module de commande à l’extérieur du boitier PC.
Il reste quand même à faire passer les câbles par un orifice de la paroi arrière du boitier, dans le cas contraire, il nous faut ouvrir la porte des coulisses pour interagir avec le contrôleur aRGB.
L’une des extrémités dispose d’une connectique 5V/D/-/G de type mâle sur laquelle nous branchons le câble aRGB issu de la pompe.
L’extrémité opposée dispose d’une prise 2-pins sur laquelle…
… Nous branchons le câble d’alimentation du contrôleur aRGB.
Ce câble mesure 500 mm et présente une prise Sata que l’on connecte directement sur notre bloc d’alimentation.
Les spécifications :
|
Silent Loop 2 240
|
| Waterblock |
Cuivre (Plaqué nickel noir) |
| Hauteur module waterblock |
54 mm |
| Vitesse de la pompe |
2800 tr/min |
| Radiateur |
Aluminium (pulvérisation de peinture noir) |
| Dimensions radiateur |
272 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Poids total |
1050 g |
| Compatibilité |
Intel LGA 2011 (-3) / 2066 / 1200 / 115X.AMD AM3 (+), AM4. |
| Garantie |
3 ans |
|
Ventilateurs Pure Wings 3
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation Max |
2200 tr/min |
| Connectique |
4 pins (PWM) |
| Technologie du moteur |
Moteur 6 pôles |
| Type de roulement |
FDB (Fluid Dynamic Bearing) |
