Les tests :
Niveau sonore
On effectue un relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm du ventilateur (le souffle dirigé à l’opposé).
Le radiateur comme le ventilateur est installé sur une cale en mousse en dehors de la carte mère.
Nous utilisons le bios de notre carte mère pour faire varier la vitesse de rotation du ou des ventilateurs avec l’application “Hardware Monitor“.
La ventilation est connectée sur la prise CPU_Fan et nous appliquons 4 niveaux de vitesse : 25 %, 50 %, 75 % et 100 %.
On profite de cette application pour relever la vitesse exprimée en tr/min.

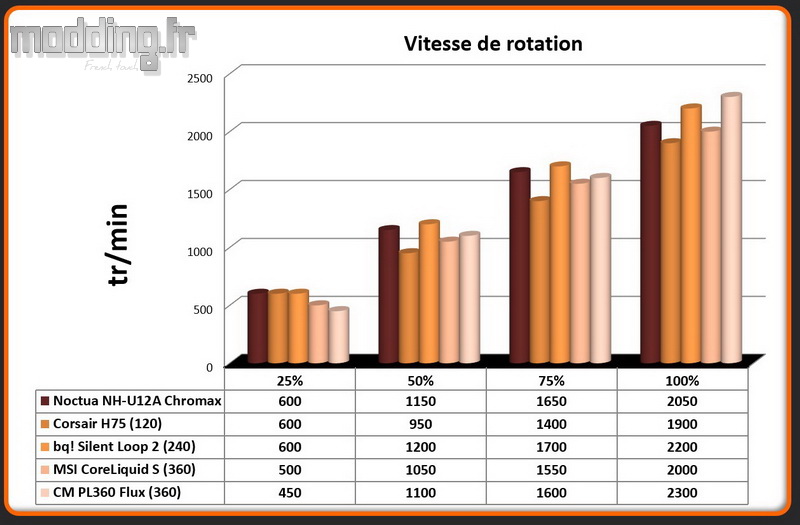

Vitesse de rotation
Niveau sonore du ventilateur seul
Niveau sonore du ou des ventilateurs sur radiateur
La plage PWM du ventilateur fait varier sa vitesse de 0 tr/min à 2300 tr/min.
Le réglage calé à 25 % fait entrer le ventilateur dans le monde du silence.
A pleine vitesse, le ventilateur est moins discret, toutefois on constate que le niveau sonore n’est guère plus élevé lorsque les trois ventilateurs sont installés sur le radiateur. Par contre, on sent bien que cela souffle fort à travers les ailettes du radiateur, engendrant une sorte de vrombissement.
Du côté de la pompe, le relevé sans autre source sonore est établi à 32.7 dB(A) avec le sonomètre placé à 25 cm au-dessus de la pompe.
C’est assez surprenant, mais sa vitesse est de l’ordre de 9600 tr/min, du moins telle est la valeur affichée dans le bios de notre carte mère et sur le logiciel HWiNFO 64.
Mesure des températures
Config de test :
Protocole de test :
Température ambiante de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé des pics de température de chaque cœur “Performance” (P-core) de notre i5 12600KF à l’aide du logiciel HWiNFO64 v7.16.
La valeur retranscrite sur le tableau est la moyenne des 6 cœurs « Performance ».
Pâte thermique utilisée : Noctua NT-H1.
Configuration hors boitier.
Carte mère posée à plat.
Le radiateur est positionné à proximité du bord supérieur de la carte mère.
La ventilation est placée dans le mode “Push” (souffle dirigé vers le radiateur). Le flux d’air vient de l’extérieur et se dirige vers la carte mère.
La vitesse du ventilateur est réglée dans le bios à 50 % et à 100 %.
La vitesse de la pompe est réglée à sa vitesse maximale.
Le bios @ stock est configuré en XMP.
Le processeur est overclocké @ 5 GHz sur les cœurs “Performance” et à 4 GHz sur les cœurs “Efficience” avec un Vcore de 1.25 V (valeur Bios).
Trois configurations de test :
- OCCT CPU
- OCCT CPU @ 38 dB(A)
- OCCT CPU @ 5 GHz
Nous effectuons aussi un test en réglant la vitesse du ventilateur de manière à ce que le niveau sonore du système de refroidissement soit égal à 38 dB(A) pour chaque modèle testé (mesure prise au sonomètre à 25 cm de la ventilation en mouvement et avec la pompe en marche).
La carte graphique et l’alimentation sont dotées d’un mode hybride ainsi, elles ne génèrent aucune nuisance sonore.
Nous comparons le modèle testé avec les autres AIO et notre ventirad de référence, le Noctua NH-U12A Black Chromax.
La température ambiante de la pièce est prise en compte dans la lecture des résultats. Les valeurs sont exprimées en delta, soustrayant cette température ambiante à la température relevée.
Si la valeur est égale à 0, c’est que l’un des 6 cœurs “Performance” a atteint le seuil critique de 100° pendant la session OCCT.
Température sous OCCT CPU
Température sous OCCT CPU @ 38 dB(A)
Température sous OCCT CPU @ 5 GHz
Tout comme lors du test du MasterLiquid ML360 Illusion sur notre ancien i7 10700K, nous nous attendions à mieux de la part de notre MasterLiquid PL360 Flux doté d’un radiateur en 360.
Avec la ventilation à pleine vitesse, il arrive tout juste à faire mieux que le Silent Loop 2 en 240. Cela s’améliore avec la vitesse réglée à 50 %.
Lorsque l’on compare ses performances avec un l’autre AIO de même catégorie (radiateur 360), on ne pensait pas obtenir ce genre d’écart entre les deux protagonistes.
Pourtant, sur le papier, les ventilateurs semblaient prometteurs : débit d’air de 72.37 CFM et une pression statique de 2.96 mmH2O.
Nous avons lancé un test en remplaçant la ventilation d’origine du MasterLiquid PL360 Flux par des MasterFan SF120M ARGB (vitesse maximale : 2000 tr/min, débit d’air : 62 CFM, pression statique : 2.40 mmH2O).
Le niveau sonore des trois ventilateurs installés sur le radiateur et tournant à plein régime est de 45.5 dB(A). Toutefois, nous n’avons pas gagné en performance avec un relevé de température semblable dans le test OCCT sur le processeur @ stock.
