Le All in One :
Corsair reprend le radiateur qui équipe le H150i Elite LCD premier du nom.
Il mesure 397 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium revêtu d’une peinture noire.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Ils tombent en face des ailettes du radiateur ce qui évite tout risque de perçage des tubes avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis.
Les points de fixations étant présents sur les deux faces, le radiateur peut embarquer 6 ventilateurs et passer en mode Push/Pull, d’autant que Corsair fournit le nombre adéquat de vis dans le bundle.
Son épaisseur est portée à 27 mm ce qui est devenu un standard pour Corsair (et d’autres marques).
Un radiateur qui ne fait toujours pas dans l’excentricité avec cette robe noire dotée d’un aspect satiné.
Seul le logo, avec ses voiles déployées, apparait sur les flancs du radiateur arborant une texture métallisée.
On apprécie la bonne finition au niveau de ce radiateur qui se retrouve entièrement caréné.
Avec un design pour le moins carré.
Néanmoins les arêtes demeurent légèrement arrondies.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert métallique dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du H150i Elite LCD, une gaine noire de type Paracord.
Alors que les tuyaux du H150i Elite LCD mesurent 380 mm, on passe à 450 mm sur cette version XT, du moins pour notre modèle H150i et pour le H170i (radiateur 420). La longueur est de 400 mm pour le modèle H100i (radiateur 240).
Ils arborent un diamètre externe d’une dizaine de millimètres.
Les tuyaux aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en métal.
Ces embouts coudés sont rotatifs sur environ 180°.
La pompe est identique à celle de l’iCUE Elite LCD.
La hauteur totale est de l’ordre de 56 mm en prenant en compte la plaque froide.
A noter que Corsair protège l’ensemble du carénage par des films plastiques que l’on recommande de laisser en place jusqu’à la fin du montage sur la carte mère évitant ainsi de polluer le carénage et surtout l’écran de traces de doigts.
La partie supérieure du carénage est occupée par une pièce circulaire de 55 mm de diamètre.
Le module en lui-même mesure 73 mm de côté sans prendre en compte l’émergence des tuyaux.
Cette pièce de forme ronde n’est autre que l’écran LCD.
Corsair nous propose une dalle matte IPS dotée d’une résolution de 480 x 480 pixels et d’une luminosité de 600 cd/m². Le taux de rafraichissement est de 30 Hz.
On constate que l’écran ne se positionne pas à fleur du carénage, mais avec un retrait d’environ 7 mm.
Corsair profite de cet espace pour implémenter un anneau translucide qui vient souligner la dalle avec une bande composée de 24 LED ARGB.
Sur l’un des bords du carénage, nous avons une multitude de fils collés les uns aux autres sauf un.
Ce fil solitaire revêt, cette fois-ci, une gaine tressée et parcourt 150 mm (donc aussi plus court) avant d’aboutir sur une prise 3-pins.
Il s’agit du fil “signal” de la pompe et l’on connecte la prise sur le port CPU_Fan de la carte mère afin qu’elle identifie la vitesse de rotation de la pompe.
Cela évite d’avoir un message d’erreur mentionnant l’absence de ventilation (pendant la phase bios) lors du lancement du PC, étant donné que les ventilateurs sont directement connectés sur le Commander Core RGB.
Le reste des fils s’engouffre dans une gaine tressée plus large et mesurant 300 mm de long.
Pour autant, cette gaine n’habille qu’une partie du câble.
Ou plutôt des deux câbles.

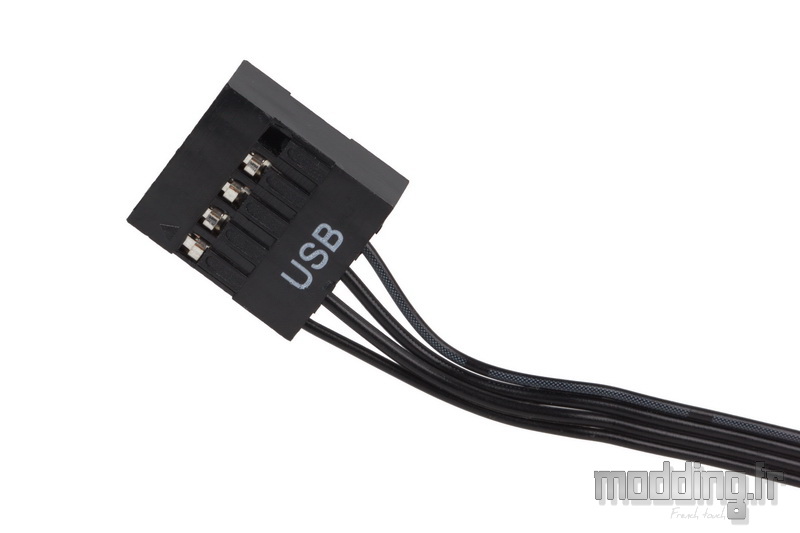

L’un d’eux, constitué de 4 fils, mesure 900 mm et se termine par une prise USB interne.
On connecte cette prise à l’un des ports USB 2.0 interne de la carte mère afin d’assurer la communication du logiciel iCUE avec l’écran LCD.
Le second câble mesure 600 mm.
Il est composé de 22 fils repartis sur deux rangées et aboutit à une prise propriétaire.
Cette dernière se connecte au Commander Core RGB afin d’alimenter les différents éléments du module de la pompe.
Un repère blanc permet d’identifier du premier coup d’œil le sens de branchement.
Le carénage en plastique incluant l’écran LCD vient se superposer au corps de la pompe.
On retrouve le design de la pompe de l’iCUE Elite Capellix avec ses coins biseautés.
Non seulement le carénage embarque la dalle IPS, mais il prend aussi en charge les nombreux fils.
On note que la coque plastique revêt deux aspects avec une teinte anthracite dans la partie basse.
Comme à son habitude, Corsair signe son produit de son nom précédé du fameux sigle “//”.
L’absence des lettres XT semble confirmer que la pompe est identique aux deux modèles.

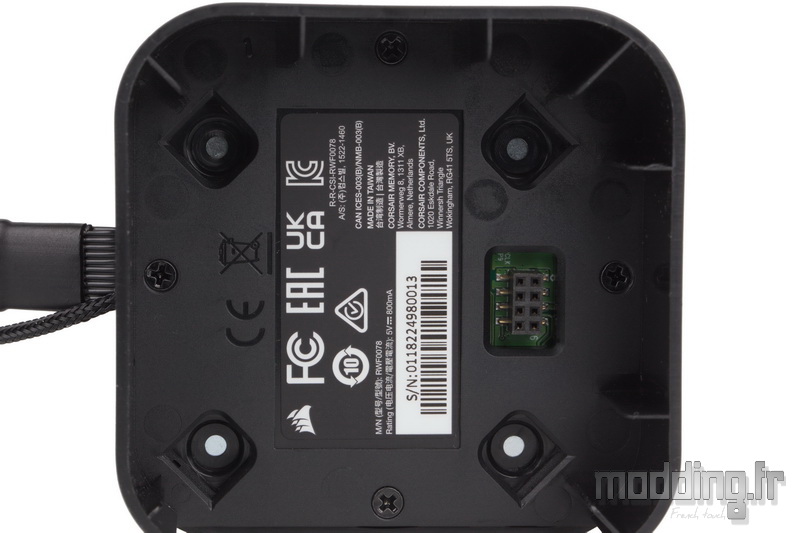

La partie interne du carénage est largement occupée par une étiquette mentionnant le numéro de série.
On note la présence d’une prise 8-pins (femelle) ainsi que celle de 4 plots magnétiques disposés dans les coins qui assurent la fixation du carénage sur la pompe par l’intermédiaire des…

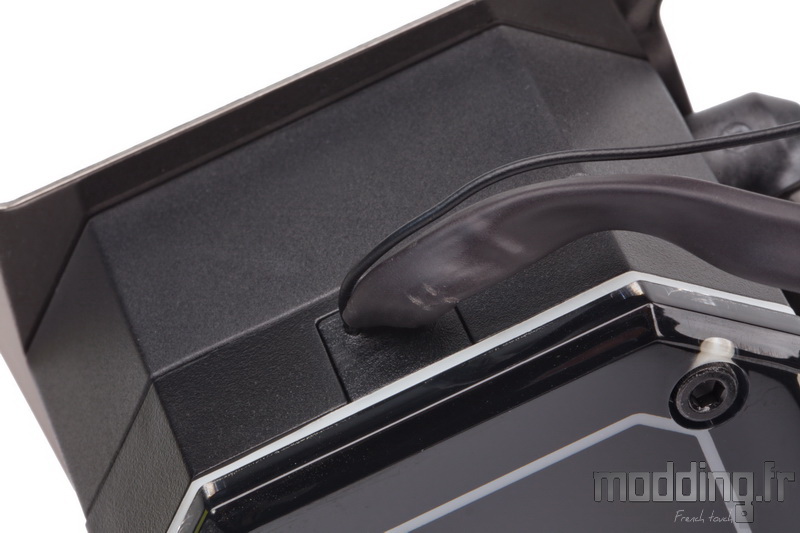

… Vis présentes aux quatre coins du module de la pompe.
Sur la face supérieure de ce module, on retrouve aussi la prise 8-pins (mâle) qui coïncide avec la prise 8-pins du carénage.
Ceci permet d’assurer l’alimentation de la pompe en elle-même.
Le retrait du carénage fait apparaitre la présence d’un orifice de remplissage permettant de faire l’appoint en liquide de refroidissement si jamais le cas se présente.
Corsair semble être atteint d’une “triangulite aigue”!
Comme sur l’iCUE Elite LCD, la marque étale au préalable une pâte thermique, si ce n’est qu’elle s’est amusée à reprendre les motifs triangulaires que l’on voit un peu partout dans ses différents produits.
De plus, il s’agit d’une pâte thermique maison : XTM70.

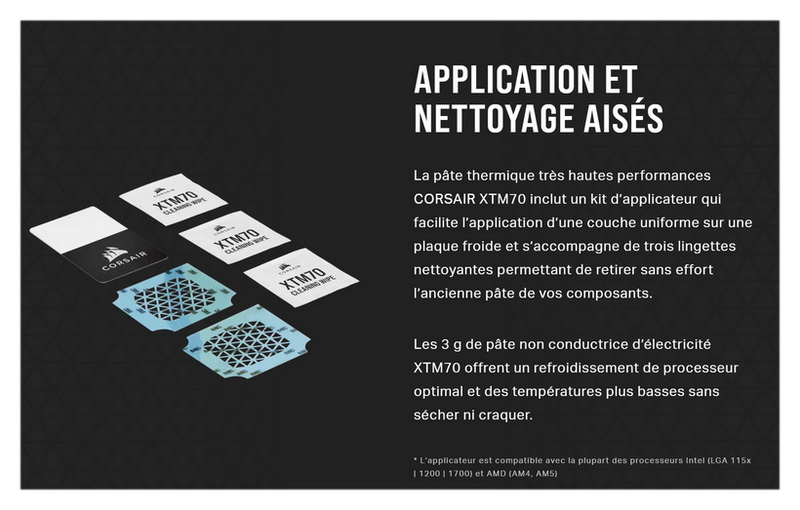

En se référant sur la page décrivant cette XTM70, on note que Corsair fournit un kit d’applicateur doté de ces motifs triangulaires.
Nous retirons la pâte afin d’apprécier la totalité de la surface du waterblock.
La base est en cuivre et reprend la forme de la pompe : carrée avec les angles biseautés.
On note la présence de traces d’usinage rectilignes sur la face externe.
La face interne du waterblock présente un empilement de 128 micro-ailettes (biseautées) par pouce afin de favoriser l’échange thermique avec le liquide de refroidissement.
(Photo issue du site Corsair).
La plaque froide mesure 56 mm de côté.
Même si Corsair évoque la compatibilité de l’iCUE Elite LCD XT avec les processeurs ThreadRipper AMD, la surface du waterblock demeure inférieure à celle de ce type de processeur (75 x 58 mm).
La plaque de fixation pour Socket Intel est d’ores et déjà en place.
Tout comme les platines de fixation AMD, elle revêt un aspect nickelé noir.
Cette platine de rétention est en deux parties et chacune d’elles s’insère dans un fin sillon présent à la base du corps de la pompe.
Il est alors fort aisé de retirer cet accessoire pour installer l’une des platines spécifiques aux Sockets AMD.
Sur cette vue, on constate que le carénage ne se positionne pas de manière symétrique par rapport à la pompe.
Ce n’est pas une erreur de notre part, la partie interne du carénage déploie de nombreuses ailettes de positionnement qui assurent la bonne mise en place du capot sur la pompe.
On constate alors que celles présentes dans les coins affichent une taille différente.
On veille aussi à bien appuyer sur le capot afin que les prises 8-pins soient bien connectées entre elles.
Voici le H150i Elite LCD XT avec sa ventilation en place, toute LED éteinte.
Sobre et élégant, d’autant que nous n’avons plus les pastilles irisés de l’iCUE Elite LCD.
