Les caractéristiques :
Le packaging évolue aussi pour ce nouvel AIO avec la disparition de la couleur jaune.
Ici, Corsair propose un fond noir sur toutes les faces de la boite.
Sur la partie supérieure, nous reprenons l’expression qui est aussi associée avec le H150i Elite Capellix que l’on peut traduire par : “Super Glacé” (une véritable glacière).
On retrouve notre H150i Elite LCD avec une vue mettant en avant le rétroéclairage des ventilateurs et surtout la pompe avec son écran LCD.
Sur cette face de la boite, le fond noir s’accompagne d’une multitude de petits triangles (motif cher à la marque).
Dans le coin supérieur à gauche se tient le logo de la marque, tandis que le nom du modèle prend place dans le coin inférieur.
Les logos IPS et iCUE complètent le tableau.
Sur la face opposée, nous avons les principales caractéristiques traduites en plusieurs langues, dont le français.
Pas moins de 6 photos mettent en scène l’écran LCD souligné d’un anneau lumineux.
Deux schémas reportent les différentes dimensions du radiateur.
Un petit encart, positionné aux côtés des icônes iCUE et IPS, mentionne l’aspect “Ultra Low Noise” de la ventilation.
A savoir que les ventilateurs qui équipent notre AIO disposent de la fonction “Zéro tr/min” stoppant la rotation des pales.
A l’ouverture, on tombe sur un livret et une plaque en mousse expansée blanche.
Dessous, nous avons les éléments de l’AIO parfaitement protégés de la poussière par un emballage en plastique et bien calés dans un carton compartimenté, doté de logements pour chacune des pièces.
Le livret concerne les modalités de la garantie qui est portée à 5 ans.
Aucun manuel d’utilisation n’est présent, toutefois nous pouvons le récupérer sur le site Corsair.
L’ensemble des accessoires pour le montage de la pompe sur le processeur est soigneusement rangé dans des petits sachets en fonction du Socket.
De plus, chacune des plaques de retenue prend place dans un sachet blanc spécifique afin d’éviter que la surface subisse des rayures.

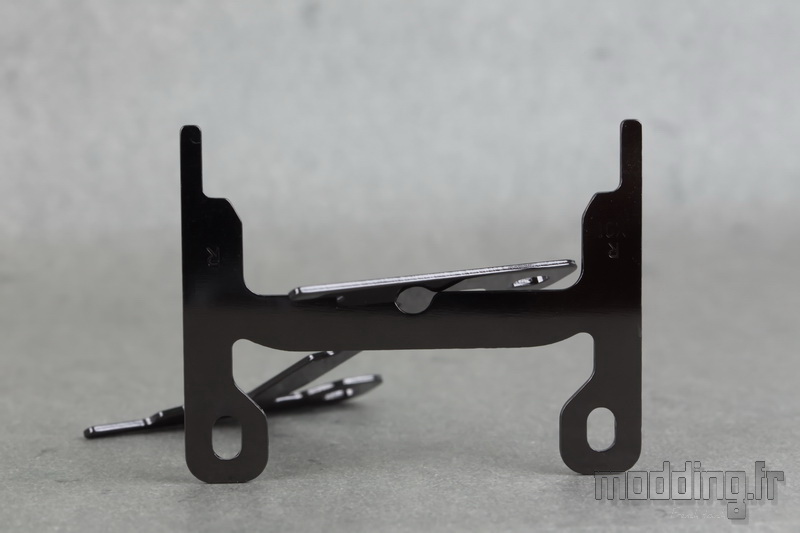

Nous avons les plaques dédiées au Socket AMD (AM4 et AM5).
Le système de fixation sur ce Socket est différent de celui du H1x0i Elite Capellix qui prend en compte l’armature d’ancrage dudit Socket.
Cette fois-ci, Corsair passe par une fixation sur 4 points avec l’utilisation d’un jeu d’entretoises.
Il faut alors retirer au préalable le kit d’ancrage pour ensuite installer ces entretoises qui se vissent sur la backplate du Socket AMD.
On peut d’ailleurs observer qu’elles disposent de deux types de pas de vis, le plus espacé est dédié aux points de fixation de la backplate.
Le bundle du H150i Elite LCD inclut aussi un système de fixation pour les processeurs AMD Threadripper associés aux Sockets sTR4 et sTRX4.
Nous avons donc les plaques de retenues spécifiques…
… Ainsi que les entretoises.
Des entretoises qui prennent place directement sur l’armature du Socket sTR4/sTRX4.
Du côté de Intel, on reprend le système de fixation du H1x0i Elite Capellix.
Différente de la backplate du H100i Pro RGB, elle reprend la forme de celle présente dans le kit AIO H60 (2018).
Le plastique, c’est bien, mais, à priori, l’acier est encore mieux.
La face interne dispose d’une bande adhésive au centre de la structure afin d’adhérer à la plaque arrière du Socket.
On ne sait jamais, Corsair garde la compatibilité avec le feu Socket 1366.
Il suffit de glisser le point de fixation pour que l’entraxe corresponde à chaque Socket.
Nous rappelons que le Socket 1200 dispose du même entraxe que le Socket 115x. La position intermédiaire correspond au Socket 1700.
Les entretoises spécifiques aux Sockets 115x et 1200.
Les entretoises spécifiques au Socket 1700.
Ces dernières se différencient de celles des Sockets 115x/1200 en raison de leur taille plus réduite.
Corsair réalise un sillon sur le corps des entretoises 115x/1200 afin de facilement les identifier.
Les entretoises spécifiques aux Sockets 20xx reconnaissable par leur pas de vis qui permet de les installer directement sur l’armature métallique du Socket.
Ce jeu d’écrous à mains se charge de fixer la pompe sur les entretoises.
Elles présentent une empreinte cruciforme qui permet de les serrer avec un tournevis si jamais l’espace manque autour du Socket pour un serrage manuel.
Ce genre d’empreinte est spécifique, car elle évite de trop serrer l’écrou. En effet au bout d’une certaine force de serrage, le tournevis va tout simplement riper.

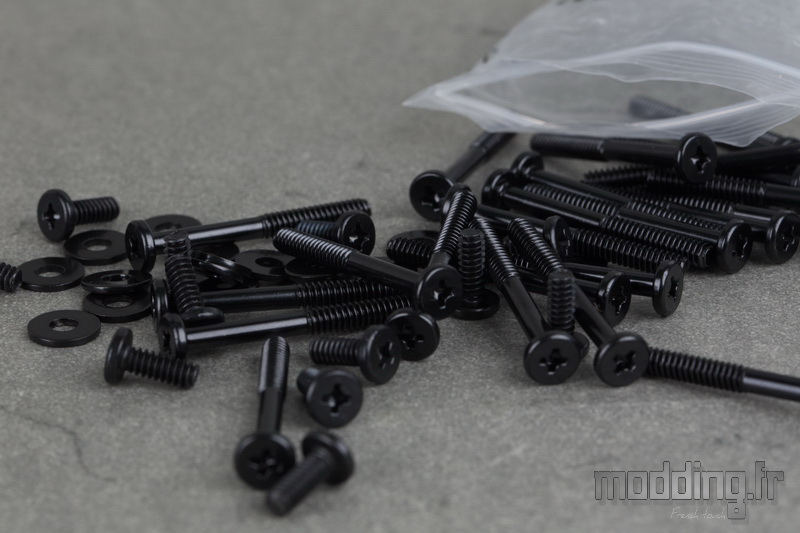

Nous avons un sachet contenant une ribambelle de vis.
Les vis courtes sont associées à des rondelles afin de fixer le radiateur dans le boitier PC.
Les vis longues permettent de positionner les ventilateurs sur le radiateur.
Corsair double le nombre de vis par rapport au nombre de ventilateurs présents dans chaque kit AIO. De ce fait, nous pouvons passer éventuellement le H1x0i Elite LCD dans un mode Push/Pull.
Le pas de vis est de type UNC-6.32.
Nous avons un adaptateur en Y…
… Afin de connecter les deux prises USB issues du Commander Core RGB et de l’écran LCD sur la carte mère pour peu que celle-ci ne soit équipée que d’un seul port USB 2.0 interne.
Le H150i Elite LCD s’accompagne d’un Commander Core RGB.
Il s’agit d’un HUB RGB/FAN sur lequel nous allons brancher la pompe ainsi que les ventilateurs de l’AIO.
Le boitier en plastique mesure 117 mm de longueur sur 63 mm de largeur pour une épaisseur de 13 mm.
Le logo de la marque est gravé au centre de la face externe.
L’un des bords présente pas moins de 6 ports afin de connecter les prises 4-pins de chaque ventilateur.
Chacun des ventilateurs dispose d’une prise 4-pins aRGB spécifique que l’on connecte sur les ports aRGB du bord opposé.
Ici aussi, nous avons 6 ports.
Sur l’une des extrémités, nous avons une large prise afin de connecter le câble issu de la pompe.
Une étiquette identifie la présence de détrompeur évitant ainsi toute inversion du branchement.
Corsair rajoute une marque blanche qui correspond à la marque présente sur la prise du câble de la pompe, un moyen nettement plus facile que d’identifier les détrompeurs.
Sur l’extrémité opposée, nous avons une prise sur laquelle nous pouvons connecter une sonde de température.
Nous regrettons que Corsair ne fournisse pas cet accessoire.
A proximité émergent deux câbles dont l’un d’eux est totalement gainé tandis que l’autre se présente sous la forme d’un câble plat.
Ce dernier long de 470 mm se termine par une prise Sata afin d’alimenter le Commander Core RGB.
Le second câble mesure 450 mm et se termine par une prise USB.
On connecte cette prise à l’un des ports USB 2.0 interne de la carte mère afin d’assurer la communication du logiciel iCUE avec le Commander Core RGB.
La fixation du boitier passe par deux bandes adhésives.
Dommage de ne pas proposer un système magnétique.
Les spécifications :
|
H150i Elite LCD
|
| Waterblock |
Cuivre (56 x 56 mm) |
| Dimensions Pompe |
73 x 73 x 56 mm |
| Radiateur |
Aluminium |
| Dimensions radiateur |
397 x 120 x 27 mm |
| Longueur tuyaux |
380 mm |
| Diamètre externe des tuyaux |
10 mm |
| Compatibilité |
Intel LGA 2066 / 2011 (-3)/ 115X (1150 – 1151 – 1155 – 1156) / 1200 /1700.AMD AM4, AM5, sTR4, sTRX4. |
| Garantie |
5 ans |
|
Ventilateur ML RGB Elite
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
450 – 2000 tr/min (+/- 10%) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
58.1 CFM soit 98.71 m3/h |
| Pression Statique Max |
2.9 mm H2O |
