Les caractéristiques :
Le Gammaxx 240L prend place dans une boite en carton dotée d’un large fond noir accompagné dans sa partie basse par une bande de couleur bleue claire, histoire de se différencier de la boite du Castle.
Nous avons une photo de l’AIO avec une vue de 3/4 en plongée sur la pompe afin d’apprécier son rétroéclairage RGB.
Les ventilateurs bénéficient aussi du rétroéclairage RGB.
5 icônes mentionnent la compatibilité du système d’éclairage avec les différentes marques proposant une carte mère intégrant cette technologie RGB classique. Nous verrons d’ailleurs que pour profiter du rétroéclairage, ce genre de carte mère devient même indispensable…
Le logo DeepCool ainsi que le nom du modèle complètent le tableau.
Au dos de la boite, nous avons les différentes dimensions du module pompe/waterblock ainsi que celles du radiateur.
Nous trouvons une liste des Sockets compatibles avec le Gammaxx L240. Les spécifications de ce dernier sont aussi présentes ainsi qu’une liste mentionnant ses principales caractéristiques.
L’un des côtés affiche, en plus du nom du modèle, 5 icônes reprenant les principales caractéristiques de l’AIO.
Le Gammaxx L240 est protégé par un carton compartimenté permettant de bien caler les différents éléments. Ces derniers sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Nous avons le manuel d’installation, sous la forme d’un dépliant.
Il présente une multitude de schémas de montage très explicites.
Du coup, nous nous passons de blabla et DeepCool se dispense d’une quelconque traduction.
Quand on annonce en introduction que le Gammaxx L240 reprenait les principaux points du Castle 240 RGB, cela commence dès le système de fixation qui est identique.
On retrouve une backplate en acier.
Elle est commune aux deux Sockets avec sa face AMD…
…Et sa face Intel.
Les vis de fixation, dotées d’une tête plate et ronde, viennent prendre place sur les extrémités de la backplate.
En prêtant attention à la base de ces vis, on distingue une petite encoche qui permet d’éviter que la vis ne tourne sur elle-même lors du serrage des boulons.
Nous verrons tout cela, plus en détail, dans la rubrique “Montage”.
Afin de les maintenir en place au niveau de la backplate, DeepCool fournit 4 inserts en plastique.

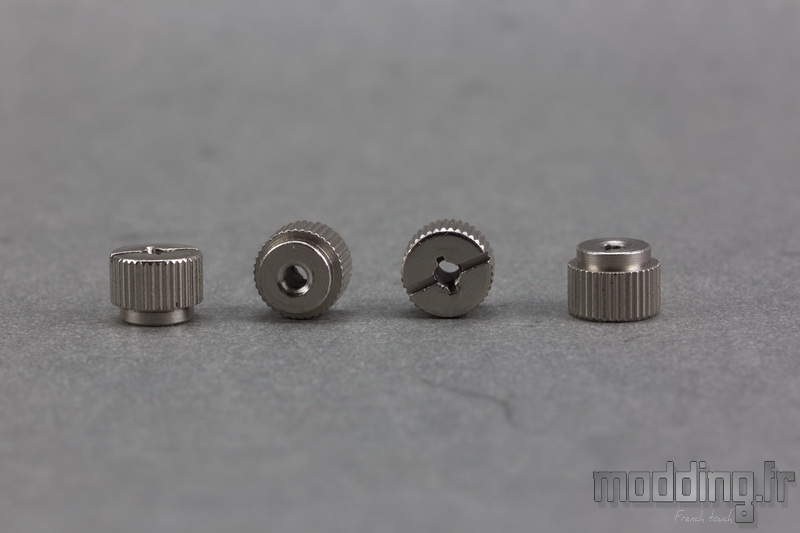

4 boulons chromés que l’on peut serrer à la main voire avec un tournevis cruciforme ou plat, finalisent l’assemblage de la pompe sur le CPU.
Les pattes de fixations spécifiques au Socket Intel.
La forme oblongue des orifices permet de respecter l’entraxe du Socket 115x ou 1366.
Les trous fraisés sont destinés aux…
… Petites vis ci-présentes.
En ce qui concerne le Socket 20xx, nous avons un jeu d’entretoises spécifique.
Les pattes de fixations spécifiques au Socket AMD.
Elles intègrent aussi des orifices de forme oblongue pour correspondre aux différents entraxes des Sockets AM4 et des autres Sockets d’AMD.
D’ailleurs, nous avons un jeu d’entretoises spécifique pour le Socket AM4.
Dans un autre sachet prend place toute la visserie afin de fixer les ventilateurs sur le radiateur et fixer ce dernier au boitier.
On compte 8 longues vis et 8 vis courtes.
Le pas de vis est de type UNC-6.32.
Point de seringue, mais un petit sachet de pâte thermique.
On retrouve le Hub PWM cher à la marque.
Il est quelque peu différent de celui présent avec le Castle 240 RGB, DeepCool laisse tomber le design “Toblerone”.
Moins épais, il prendra plus facilement place dans le boitier.
Sur sa face principale, nous avons une petite LED qui affiche une couleur bleue lors de l’alimentation des ventilateurs.
La face opposée dispose d’une large bande adhésive.
Un câble émerge à l’une des extrémités du Hub. Point de gaine tressée sur ce modèle, les fils sont collés les uns aux autres pour former un câble plat. Celui-ci se termine par une prise 4-pins que l’on branche sur la prise CPU_Fan de la carte mère ou toute autre prise 4-pins le cas échéant.
Il mesure 400 mm.
Le Hub dispose de 4 prises 4-pins dont une blanche. Cette dernière est la seule disposant de la connectique “signal” branchée.
Il faut donc impérativement connecter un des deux ventilateurs du Gammaxx L240 sur cette prise afin de connaître la vitesse de ces ventilateurs.
Nous avons ensuite un câble mesurant 500 mm dans sa totalité.
Il s’agit d’un câble 4 en 1 doté d’une prise RGB femelle et de 4 prises RGB mâles. Cela permet de brancher le câble RGB de la pompe ainsi que le câble RGB de chaque ventilateur.
La prise RGB femelle se branche sur la prise…
… De ce câble disposant d’une prise RGB plus classique.
Il mesure 370 mm.
Cela permet de connecter l’ensemble du rétroéclairage à la prise RGB de la carte mère si celle-ci dispose de cette technologie. Le système est compatible avec l’ensemble des marques comme le souligne la présence des diverses icônes sur le packaging (Asus, MSI, Gigabyte et Asrock).
Nous profitons ainsi de la gestion RGB logicielle de la carte mère.
Ne manque-t’il pas un élément ???…
DeepCool fait l’impasse sur le contrôleur RGB que l’on peut trouver avec le Castle 240 RGB !
Certes, cela permet de faire baisser un peu plus le tarif du Gammaxx L240, mais n’est-ce pas trop exagérer…
Du coup, afin de profiter du rétroéclairage RGB : le Gammaxx L240 doit obligatoirement s’accompagner d’une carte mère disposant de la gestion RGB.
De ce fait, nous avons retiré le chapitre concernant le rétroéclairage de l’AIO vu que celui-ci est intimement lié au logiciel de la carte mère.
Les spécifications :
|
Gammaxx L240
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
91 x 79 x 47 mm |
| Vitesse pompe |
2550 (+/- 10%) |
| Consommation pompe |
2.52 W |
| Connecteur pompe |
3-pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
274 x 120 x 27 mm |
| Longueur tuyaux |
310 mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156) – AMD AM2 (+), AM3 (+), AM4, FM2 (+), FM1. |
| TDP |
165 W (Intel) 250 W (AMD) |
| LED |
RGB |
| LED Type |
Classique (+12V-G-R-B) |
| LED Tension |
12 V |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 1800 tr/min (+/- 10%) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
69.34 CFM soit 117.8 m3/h |
| Pression Statique Max |
2.42 mm H2O |
| Type de roulement |
Hydro Bearing |
| Consommation |
2.04 W |
