Les caractéristiques :
Contrairement à d’autres marques, Enermax n’adopte pas un design spécifique au niveau de ses boites.
Nous avons un fond noir doté de liserés rouges sur les côtés et d’un liseré “RGB” sur sa partie inférieure afin d’évoquer le rétroéclairage RGB présent au niveau de la pompe.
Une photo du LiqMax III permet d’apprécier le design du ventilateur ainsi que celui de la pompe reprenant celui des modèles LiqTech II.
Le logo de la marque prend place dans le coin en haut et à gauche tandis qu’à droite nous avons le logo de rappel du rétroéclairage RGB.
Une série d’icônes positionnée juste au-dessus du nom du modèle précise la compatibilité de ce rétroéclairage avec les différentes marques de carte mère gérant cette technologie.
Au dos de la boite, les spécifications sont affichées sous la forme d’un tableau.
On trouve aussi une liste détaillant les différentes caractéristiques du LiqMax III.
Trois d’entre elles sont illustrées à l’aide d’une photo.
Sur l’un des côtés, Enermax résume brièvement le concept d’un AIO.
Le côté opposé affiche divers schémas sur lesquels sont reportées les différentes dimensions du LiqMax III.
Les composants prennent place dans un carton compartimenté permettant de bien les caler et ainsi de les protéger des aléas du transport.
La pompe ainsi que le radiateur sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Le ventilateur a aussi droit à son emballage en plastique.
L’ensemble est recouvert d’une fine plaque de mousse expansée.

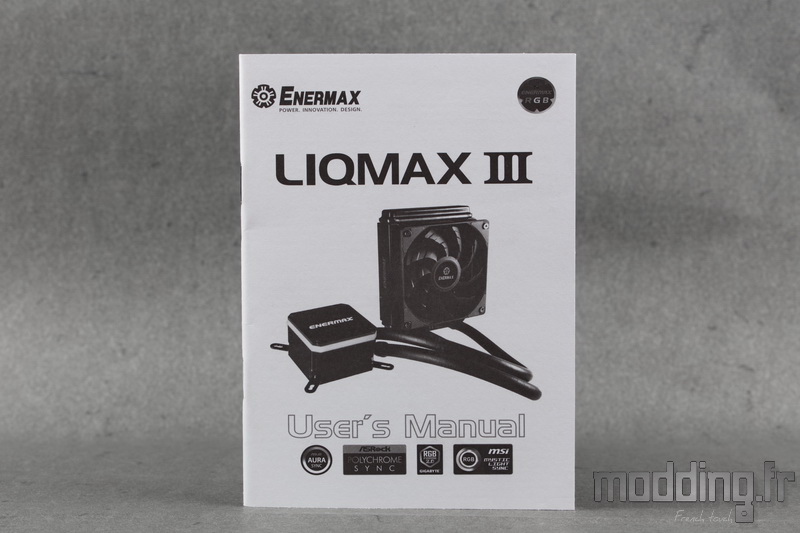

Nous avons le guide d’utilisation.
Il se présente sous la forme d’un livret.
Chaque page nous affiche une étape de montage avec un schéma et la traduction en plusieurs langues, dont le français.
Nous trouvons que les schémas sont de trop petite taille et certaines explications s’avèrent trop succinctes.
Comme nous l’avons spécifié en introduction, le LiqMax III se pare d’un rétroéclairage RGB au niveau de sa pompe.
Cependant, le kit est livré sans contrôleur RGB externe et ne dispose pas de son propre logiciel…
Mais nous pouvons choisir la couleur du rétroéclairage à la condition de mettre en place le LiqMax III sur une carte mère gérant la technologie RGB et disposant de la prise adéquate.
Enermax fournit le câble qui va bien afin de connecter le rétroéclairage de la pompe à la prise RGB de la carte mère.

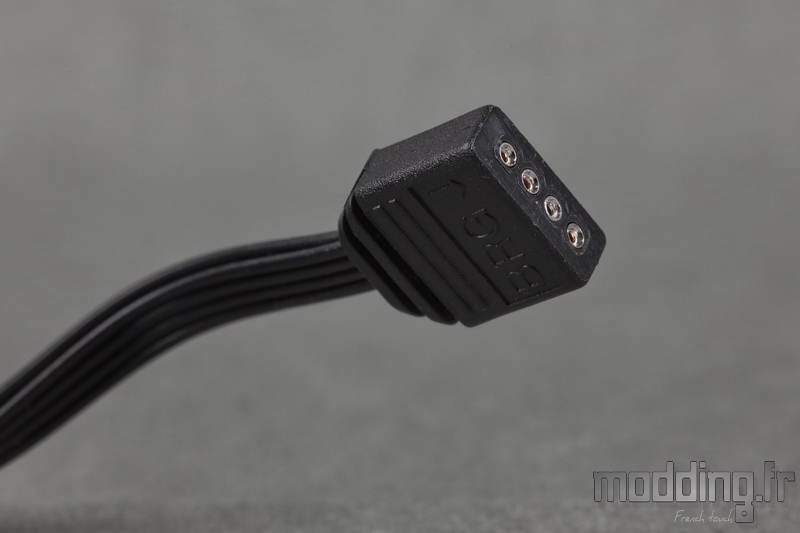

Le câble mesure 400 mm et se termine par une prise RGB femelle afin de le connecter sur le header RGB de la carte mère.
Une flèche sur le manchon permet d’identifier la connectique du +12 V.
De cette prise, nous avons un second câble qui part afin de parcourir les quelque 100 mm qui le séparent d’une seconde prise RGB, mais de type femelle. Cela permet de brancher une quelconque bande de LED RGB.
Nous avons un second câble mesurant 500 mm.
Il est doté de seulement deux fils.
Il permet d’alimenter directement la pompe du LiqMax III sur l’alimentation par l’intermédiaire d’une prise Sata.
Nous apprécions d’ailleurs la présence de ce genre de connectique plus actuelle qu’une simple prise Molex.
Si notre carte mère ne dispose pas d’une prise dédiée à une pompe de Watercooling permettant de fournir directement du 12 V sans faire varier la tension, dans ce cas nous conseillons d’utiliser ce câble spécifique.
Le système de fixation du LiqMax III est totalement différent de ce que nous avons vu sur le montage du LiqFusion.
Nous disposons d’une backplate commune aux Socket Intel et AMD dont l’AM4.
Elle est en acier et recouverte d’une peinture noire.
4 longues vis prendront place au niveau de cette backplate.
On remarque le méplat présent au niveau de leur tête ronde, une forme qui est reprise au niveau des orifices des branches de la backplate.
Nous verrons tout cela plus en détail dans la section montage.
4 entretoises en plastique noir.
4 boulons chromés dotés d’un ressort assurent l’assemblage du LiqMax III sur les vis de fixation.
Ils disposent d’une empreinte cruciforme afin de parfaire le serrage à l’aide d’un tournevis.
Dans un sachet intitulé “LGA2011″, nous avons les entretoises spécifiques à ce Socket.
On y trouve aussi 4 rondelles en plastique, mais en fait elles servent au montage des 4 vis de fixation sur la backplate.
Les platines d’assemblage pour le Socket Intel sont déjà en place au niveau de la pompe du LiqMax III.
Nous avons un jeu spécifique au Socket AMD.
Nous avons pas moins de 8 petites vis UNC-6.32 afin de fixer le radiateur dans le boitier.
Huit ! Enermax a oublié que le LiqMax III ne s’accompagne que d’un radiateur en 120.
Nous avons aussi 8 longues vis UNC-6.32 permettant d’installer le ventilateur sur le radiateur.
Huit ! Là, pas d’erreur, vu que le radiateur dispose de deux faces dotées de points de fixation. Ainsi, nous pouvons éventuellement passer le LiqMax III en mode Push/Pull, à condition de nous procurer le second ventilateur.
On note au passage que les vis arborent un aspect nickel noir que nous aurions aimé voir se répercuter sur les boulons de fixation à défaut d’une couleur noire.
Une plaque adhésive permet d’isoler la face de la backplate qui vient en contact avec le PCB de la carte mère dans un montage du LiqMax III sur un Socket AMD.
Enermax fournit une petite seringue de pâte thermique.
Les spécifications :
|
LiqMax III
|
| Waterblock |
Cuivre |
| Dimensions réservoir |
65 x 65 x 47.5 mm |
| Poids (sans ventilateur) |
1530 g |
| Vitesse pompe |
3100 tr/min |
| Consommation pompe |
2.16 W |
| Connecteur pompe |
3 pins |
| Roulement pompe |
Céramique |
| Radiateur |
Aluminium |
| Dimensions radiateur |
154 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156)
AMD AM2 (+), AM3 (+), AM4, FM2 (+), FM1. |
| TDP |
350 W |
| LEDs |
5050 RGB |
| LED Synchronisation |
Asrock, Asus, Gigabyte, MSI |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 2000 tr/min (+/- 10 %) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
90.1 CFM soit 153.08 m3/h |
| Pression Statique Max |
3.1 mm H2O |
| Consommation |
3.24 W |
