Les caractéristiques :
Le packaging est des plus classiques avec une modélisation du LCD GALAHAD II mettant en valeur l’éclairage ARGB des ventilateurs et l’écran situé au-dessus de la pompe.
Le logo de Lian Li est placé dans le coin supérieur gauche, tandis que le nom de l’AIO se trouve dans le coin opposé en bas à droite.
Un encart précise que la pompe est de marque Asetek.
Ce modèle est disponible en deux coloris : noir et blanc, nous avons opté pour le modèle noir comme indiqué sur l’emballage. De plus, deux icônes distinctes soulignent des points clés : une garantie de 6 ans, gage de la durabilité et de la fiabilité du produit, et la présence de trois ventilateurs de 120 mm.
Sur l’un des bords de la boîte, les principales caractéristiques du LCD GALAHAD II sont listées.
Ces caractéristiques sont traduites en plusieurs langues, y compris en français que l’on peut retrouver sur un autre bord de la boîte.
Au dos de la boîte du LCD GALAHAD II, plusieurs images illustrent les différentes caractéristiques de cet AIO, nous permettant de visualiser les fonctionnalités clés du produit.
L’accent est particulièrement mis sur les possibilités offertes par l’écran LCD.
Sur le bord opposé de la boîte, les spécifications détaillées de l’AIO sont listées.
A l’ouverture, on tombe sur un dépliant.
Chaque élément du kit est soigneusement protégé de la poussière par un emballage en plastique et bien calé dans un carton compartimenté, assurant une protection optimale pendant le transport.
Le dépliant n’est autre que le guide d’installation.
Les schémas inclus dans le guide sont très explicites, ce qui facilite grandement le processus d’installation du LCD GALAHAD II, d’autant plus que seules quelques étapes sont nécessaires.
Les accessoires de montage sont regroupés dans un premier sachet en plastique zippé, tandis que l’ensemble des câbles est placé dans un second sachet.
Pour les Sockets Intel 115x, 1200 et 1700, nous disposons d’une backplate en plastique.
On remarque que les vis de fixation sont préinstallées sur les branches de cette backplate, maintenues en place par une structure en plastique.
Une structure oblongue dont on ajuste la position pour correspondre à l’entraxe des sockets Intel :
- Position externe : socket 1700.
- Position interne : socket 115x et 1200.
Ces quatre rondelles en caoutchouc maintiendront les vis en place une fois la backplate installée au dos de la carte mère.
Un premier ensemble de quatre écrous à main est spécialement conçu pour monter la pompe du LCD GALAHAD II sur une carte mère équipée du socket Intel 115x/1200 ou du socket AMD AM5.
Un second jeu concerne le socket Intel 1700 et le socket AMD AM4.

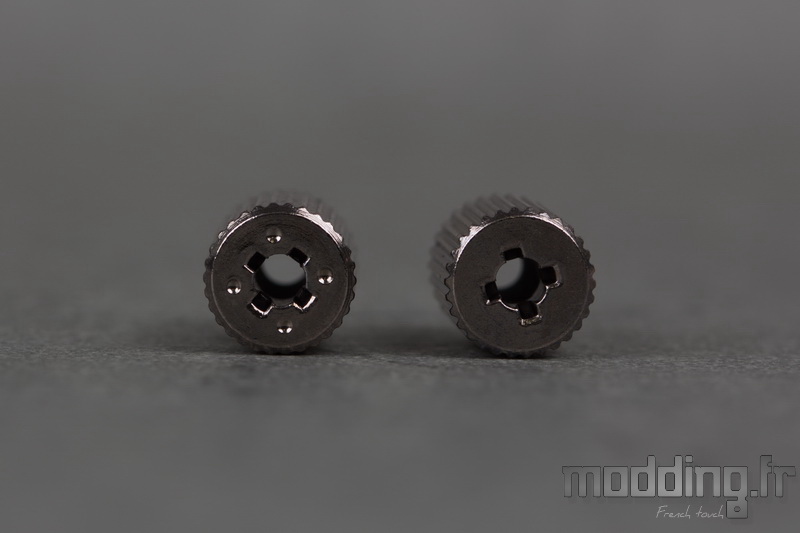

Comparés côte à côte, ces deux types d’écrous présentent une différence de taille.
A gauche, nous avons le modèle pour les sockets Intel 115x/1200 et AMD AM5.
Pour les identifier plus facilement, Lian Li ajoute quatre petites aspérités sur le modèle destiné aux sockets 115x/1200 et AM5.
Pour les sockets AMD, nous utilisons ces deux barres de fixation en plastique.
Nous retirons le dispositif de retenue en plastique associé au socket AMD, puis nous installons ces platines sur les boulons de la plaque arrière qui dépassent du PCB de la carte mère.
Pour cela, nous utilisons les vis présentes dans le kit d’ancrage d’origine et nous nous assurons que la flèche marquée “CPU” sur chaque platine est bien orientée vers le socket.
Un sachet scellé contient 12 petites vis UNC-6.32 accompagnées de rondelles en acier pour installer le radiateur sur l’un des emplacements du boîtier PC.
Les longues vis nécessaires à l’installation des ventilateurs sont déjà en place sur le radiateur avec lesdits ventilateurs.
La base du waterblock de l’AIO est déjà enduite de pâte thermique, mais Lian Li fournit également une petite seringue de pâte supplémentaire ainsi qu’un petit outil pour mieux l’étaler sur la base (dans le cas d’une seconde installation).
Lian Li inclut également deux bandes Velcro pour attacher ensemble les tuyaux du LCD GALAHAD II.
Dans le second sachet, nous trouvons un papier mentionnant les QR codes permettant d’accéder au téléchargement du logiciel L-Connect 3, utilisé pour configurer l’AIO.
Nous disposons d’un premier câble de 500 mm de longueur.
L’une des extrémités se termine par une prise propriétaire 8-pins.
L’extrémité opposée est équipée d’une prise femelle 4-pins et d’une prise femelle à 3 broches.
Ce câble permet de connecter la ventilation au câble principal, qui se branche sur le bloc de la pompe.
Il s’agit de ce second câble de 500 mm.
On connecte cette prise à 12 broches sur le bloc de la pompe.
Une partie du câble est dissimulée dans une gaine tressée.
A la sortie de la gaine, le câble se divise en deux unités : l’une se termine par une prise mâle 4-pins et une prise mâle à trois broches.
Ces prises alimentent les ventilateurs et leur rétroéclairage ARGB, et elles se connectent au premier câble décrit précédemment.
L’autre partie se termine par une prise SATA et alimente de l’ensemble des composants constituant le LCD GALAHAD II.
Lian Li fournit un petit adaptateur ARGB de type 5V/D/-/G.
Le dernier câble assure la communication entre le LCD GALAHAD II et le logiciel L-Connect 3, permettant de paramétrer notamment l’écran et d’autres fonctionnalités.
Sa prise USB 2.0 se connecte à l’un des ports internes USB 2.0 de la carte mère pour établir cette connexion, tandis que la prise USB de type C se branche sur le bloc de la pompe.
La câble mesure 850 mm.
Les spécifications :
|
LCD GALAHAD II
|
| Waterblock |
Cuivre (56 x 56 x 1.5 mm) |
| Dimension du bloc d’eau |
72 x 73 x 62 mm |
| Pompe |
Asetek 8e génération |
| Vitesse de la pompe |
3600 tr/min |
| Radiateur |
Aluminium |
| Dimensions radiateur |
399.5 x 120 x 30 mm |
| Longueur tuyaux |
385 mm |
| Compatibilité |
Intel LGA 1200 / 115X / 1700
AMD AM4, AM5 |
| Garantie |
6 ans |
|
Ventilateurs
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
300 – 2450 tr/min |
| Débit d’air maximal |
135.75 m3/h (79.9 CFM) |
| Pression statique maximale |
3.26 mmH2O |
| Connectique |
4 pins (PWM) |
| Type de roulement |
Fluid Dynamic Bearing |
|
Ecran
|
| Taille |
2.88’’ |
| Orientation |
Affichage carré |
| Résolution |
480 x 480 |
| Technologie LCD |
IPS |
| Luminosité |
500 nits |
