Le montage : Socket 1700
Avant d’entamer le montage de la pompe sur la carte mère, on installe les 3 ventilateurs sur le radiateur en utilisant les longues vis présentes dans le bundle.
A vous de voir sur quelle face du radiateur vous voulez fixer les MEG Silent Gale P12 en fonction du sens du flux d’air : extraction ou aspiration par rapport au boitier et Push ou Pull par rapport au radiateur.
On évite de serrer trop fort les vis afin de ne pas brider le rôle des patins en silicone.
L’installation du MEG CoreLiquid S360 comporte moins d’étapes que celle du MAG CoreLiquid 240RH.
En prenant la backplate, on constate que l’on peut régler la position des points de fixation en fonction de l’entraxe du socket.
La position interne (75 x 75) correspond au socket 115x et 1200, alors que la position externe (78 x 78) est réservée au dernier socket Intel : LGA 1700.
On positionne la backplate au dos de la carte mère.
Les points de fixations présentent une épaisseur correspondant à celle de l’arrière du socket.
De plus, la structure en plastique protège le pas de vis en acier de tout contact avec le PCB de la carte mère.
La backplate en place, les points de fixation passent au travers des trous positionnés autour du socket.
Nous mettons en place les entretoises spécifiques au socket 1700 tout en les serrant manuellement.
L’absence de rondelle est compensée par le jeu qu’il y a entre l’entretoise et le PCB.
Le waterblock étant déjà enduit de pâte thermique, nous positionnons la pompe au niveau du processeur de façon à faire coïncider les trous oblongs des branches de la platine au niveau des tiges filetées des 4 entretoises.
Sur la photo précédente, nous avions laissé le capot du module, mais pour l’installation de la pompe sur la carte mère, il demeure indispensable de le retirer.
C’est là que l’on apprécie que ce capot soit simplement posé sur l’écran.
Ainsi nous pouvons aisément glisser les écrous à main.
Tout en maintenant la pompe sur le CPU, nous effectuons un vissage en adoptant un schéma en croix, tour par tour, pour une approche bien parallèle du waterblock sur le processeur.
On peut d’ailleurs constater que chaque branche de la platine est numérotée de 1 à 4 nous incitant à procéder à cette manoeuvre.
L’empreinte cruciforme nous permet d’avoir recours au tournevis adéquat.
Le serrage se fait à fond. On note au passage que le corps de l’entretoise demeure bien à distance du PCB de la carte mère.

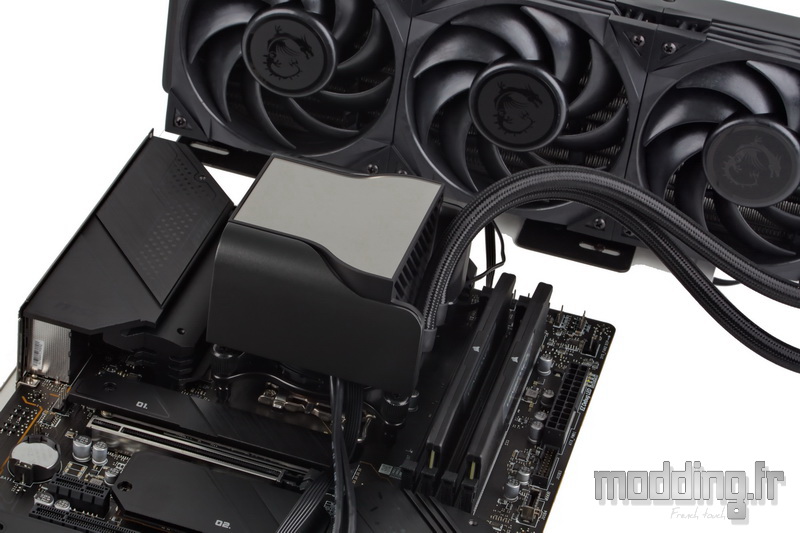

Le module est maintenant en place sur notre carte mère.
Nous orientons les nombreux câbles de manière à les diriger vers leur prise spécifique.
Nous remettons ensuite le capot tout en prêtant attention à ne pas laisser trainer nos doigts sur la surface acrylique. A moins d’avoir eu la bonne idée de laisser la protection durant ce processus et de retirer le film au dernier moment.
N’oublions pas de retirer le film qui est posé sur l’écran lui-même.
On branche le câble “CPU FAN” sur la prise de notre carte mère portant le même nom.
On branche les ventilateurs installés sur le radiateur sur les trois prises 4-pins du câble dédié.
Il reste à brancher le câble Sata sur notre bloc d’alimentation et à connecter le câble USB sur l’un des ports USB 2.0 internes de notre carte mère.
Avant de passer aux différents tests du MEG CoreLiquid S360, nous allons passer en revue les possibilités de réglages qu’offre le logiciel MSI Center.
