Les caractéristiques :
La taille de la boite s’adapte à la longueur du radiateur de notre modèle.
Le Water 3.0 360 ARGB SYNC prend place dans un carton haut en couleur histoire de coller à la notion du RGB.
Une grande partie de la face principale est occupée par la photo de l’AIO qui reste plongé dans la pénombre afin de mettre en valeur son rétroéclairage siégeant au niveau de la pompe et de la ventilation.
Un encart, en bas à gauche, mentionne la compatibilité avec les différentes marques de cartes mères gérant la technologie aRGB.
Dans le coin supérieur, nous avons le logo de la marque tandis que la partie droite spécifie le nom du modèle et la compatibilité avec les derniers Sockets AM4 et 2066.
Au dos de la boite, nous avons quelques photos mettant en avant les différents aspects du kit ainsi qu’une liste des principales caractéristiques du Water 3.0 360 ARGB SYNC.
Un graphique fait la part belle aux performances de ce nouvel AIO.
Thermaltake rajoute quelques photos avec le rétroéclairage en action au niveau de la ventilation et de la pompe.
Les spécifications du kit sont reportées sur l’un des côtés de la boite.
Nous retrouvons les caractéristiques traduites en plusieurs langues, dont le français.
Le logo de la marque et le nom du modèle, associé à son icône RGB, prennent place sur les autres côtés de la boite.
Les éléments de l’AIO sont bien rangés dans un panier en carton thermoformé prêt à accueillir tout ce beau monde.
La pompe, le radiateur ainsi que les tuyaux sont protégés par un emballage en plastique, tandis que les ventilateurs prennent place dans un étui en carton.
Dans le bundle, nous avons une notice d’information sur la garantie qui est portée à deux ans.
Le manuel d’installation se présente sous la forme d’un dépliant.
Nous n’avons que peu de blabla, donc pas besoin de traduction et les schémas sont assez nombreux et demeurent très explicites.
Le Water 3.0 360 ARGB SYNC reprend le système de fixation que nous avions vu sur le Floe Riing RGB 240.
On trouve donc la backplate en plastique spécifique au Socket Intel et plus précisément aux Sockets 115x et 1366.

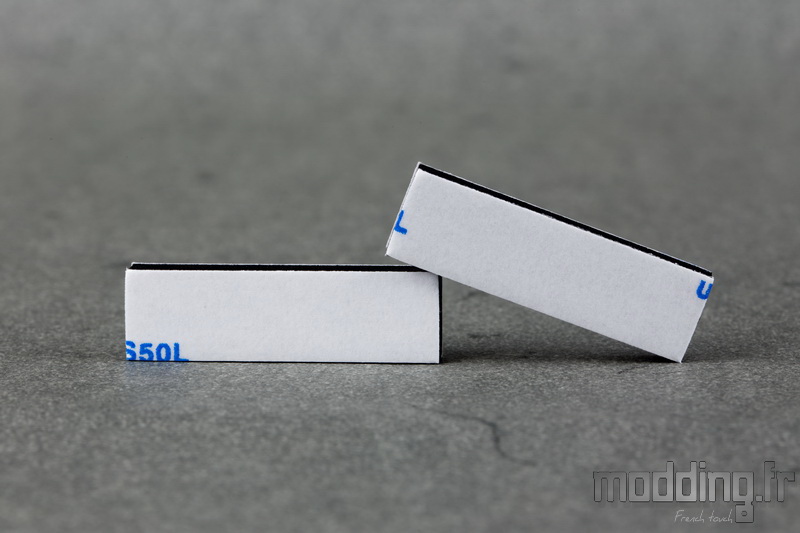

Elle s’accompagne de deux petites bandes en mousse adhésives.
La plaque de fixation dédiée au Socket Intel.
La plaque de fixation dédiée au Socket AMD.
Une large bague en plastique permet de maintenir en place l’une ou l’autre plaque au niveau de la pompe.
Nous y viendrons plus en détail dans la rubrique consacrée au montage.
Les entretoises pour les Sockets Intel 115x et 1366.
Les entretoises spécifiques au Socket 20xx.
L’assemblage de la pompe sur le CPU est finalisé par ce jeu de 4 vis à main noire.
On aime que les différentes pièces revêtent cette couleur sombre permettant au système de fixation de se fondre avec la couleur généralement noire du PCB de la carte mère, bien que nos vis présentent une teinte rougeâtre.
Au passage, on note que les vis sont dotées d’une empreinte cruciforme.
En ce qui concerne le Socket AMD, Thermaltake garde en place le système de fixation propre à ce type de Socket.
L’assemblage s’effectue sur les deux points de fixation existants sous la forme d’encoche.
Une partie de la plaque de fixation s’enclenche sur l’une des encoches, tandis que la seconde encoche est prise en charge par ces deux pièces spécifiques.
Un sachet contient la visserie dédiée au radiateur avec des longues pour fixer les ventilateurs et des courtes, accompagnées de leur rondelle, afin de fixer le radiateur au boitier .
Elles sont dotées d’un pas de vis de type UNC-6.32.
Le Water 3.0 360 ARGB SYNC ne manque pas de câbles étant donné qu’il est équipé de trois ventilateurs dotés d’un rétroéclairage aRGB.
Contrairement à la ventilation présente sur le Floe Riing 240 RGB, les ventilateurs de notre AIO sont dotés de deux câbles. Thermaltake délaisse l’unique câble propriétaire doté de sa prise dédiée pour un système plus classique différenciant l’alimentation propre au ventilateur à celle des LED aRGB.
Afin de connecter l’ensemble des ventilateurs sur la prise CPU_Fan de la carte mère, nous avons l’adaptateur adéquat.
Sur cet AIO, nous n’avons pas le contrôleur spécifique du Floe Riing 240 RGB qui permet de gérer le rétroéclairage aRGB ainsi que la vitesse de rotation des ventilateurs avec le logiciel spécifique à Thermaltake.
Nous revenons sur un système plus classique. Nous venons de voir que nous allons brancher les ventilateurs sur la prise CPU_Fan de la carte mère afin que cette dernière gère leur vitesse de rotation (gestion PWM).
La gestion du rétroéclairage aRGB est confiée à ce petit boitier sur lequel nous devons intervenir physiquement.
Il est doté de trois boutons :
- Mode : Permet d’afficher l’un des 7 modes en mémoire.
- Color : Permet de choisir parmi les 7 couleurs au niveau de certains modes.
- Speed : Permet de modifier la vitesse d’exécution des modes dynamiques sur 4 niveaux.
On apprécie la présence du bouton Color qui évite d’avoir une forte concentration d’effets sous le bouton Mode.
Lorsque nous affichons le mode “Statique”, “Pulse”, “Blink” ou “Ripple”, nous pouvons alors sélectionner l’une des 7 couleurs que propose le contrôleur en appuyant simplement sur ce bouton Color.
On note l’absence du réglage de l’intensité lumineuse des LED.
Le contrôleur est en plastique noir.
Il mesure 52 mm de long sur 17 mm de large.
Il est doté d’un système de fixation magnétique qui permet de facilement le positionner un peu partout dans le boitier si le châssis de ce dernier est en acier et non en aluminium.
Son épaisseur est de 9 mm.
Les câbles émergeant à ses extrémités sont solidaires du contrôleur, on ne pourra pas facilement l’installer à l’extérieur du boitier PC.
L’un des câbles est constitué de deux fils et il se termine par une prise Sata.
Il s’agit de l’alimentation propre au contrôleur.
Le câble mesure 450 mm.
Le second câble mesure aussi 450 mm.
il est constitué de trois fils et se termine par une prise 3-pins mâle spécifique à l’alimentation des LED aRGB.
Certes, le Water 3.0 360 ARGB SYNC n’a pas son propre logiciel de contrôle comme le Floe Riing 240 RGB, mais le rétroéclairage demeure compatible avec les cartes mères gérant cette technologie aRGB.
Nous allons ainsi pouvoir profiter de la partie logicielle du rétroéclairage proposée par chacune des marques de ce type de carte mère.
Cependant, il ne faut pas confondre les prises aRGB avec les prises RGB classiques qui alimentent les LED en 12 V alors que les LED aRGB sont alimentées en 5 V.
Pour corser l’affaire, chacune des marques de cartes mères dispose de leurs propres prises aRGB de type 5V/D/G, avec un connecteur disposant sa connectique comme bon lui semble…
Heureusement, Asus, MSI et Asrock semblent s’être entendu pour proposer un type de connecteur identique 5V/D/-/G, même si le nom diffère.
Thermaltake fournit l’adaptateur qui permet de brancher les LED du Water 3.0 360 ARGB SYNC sur ce genre de prise.
Portant une étiquette avec la lettre “E”, le câble mesure pas moins de 900 mm.
A l’une de ses extrémités, nous avons la prise aRGB mâle de l’AIO et à l’extrémité opposée, nous avons la prise aRGB spécifique 5V/D/-/G.
La marque Gigabyte fait bande à part et propose son propre connecteur aRGB avec les trois connectiques V/D/G collées les unes aux autres.
Le câble portant l’étiquette “F” permet de brancher le rétroéclairage aRGB du Water 3.0 360 ARGB SYNC sur les cartes mères Gigabyte.
Il mesure aussi 900 mm.
Il est à noter que tous les câbles sont habillés d’une gaine tressée noire. Cette gaine est dotée d’un maillage extrêmement compact au point de brider la souplesse du câble…
Nous avons vu que Thermaltake fournit l’adaptateur pour regrouper chacune des prises 4-pins PWM des ventilateurs. Par contre, on note l’absence d’un quelconque adaptateur afin de réunir les différents câbles aRGB des ventilateurs ainsi que celui de la pompe !
La solution est dévoilée dans la rubrique suivante.
Les spécifications :
|
Water 3.0 360 ARGB SYNC
|
| Waterblock |
Cuivre |
| Dimensions réservoir (diamètre x hauteur) |
66 x 44 mm |
| Poids |
2250 g |
| Vitesse pompe |
1800 tr/min |
| Connecteur pompe |
3 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
394 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre des tuyaux |
11 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156)
AMD AM2 (+), AM3 (+), AM4, FM2, FM1. |
| LEDs |
Adressable RGB |
| LED Synchronisation |
Asrock, Asus, Gigabyte, MSI |
|
|
|
Pure 12 ARGB Sync
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 1500 tr/min (+/- 10 %) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
56.45 CFM soit 95.9 m3/h |
| Pression Statique Max |
1.59 mm H2O |
| Consommation |
1.44 W |
