Les caractéristiques :
Quelques modifications au niveau du packaging ?
Le chiffre qui passe de 12 à 13.
Pour le reste, be quiet! reconduit l’écrin de la Dark Power Pro.
Pas des plus légères ni des plus petites, la boite mesure 417 mm de long sur 253 de large pour une hauteur de 152 mm et pèse 6.9 kg, un poids surprenant !
Toute de noir vêtue, elle arbore le nom de l’alimentation en lettres métallisées.
Un carton entoure en partie cet écrin et affiche la photo de la Dark Power Pro 13 dévoilant sa face ventilée ainsi que la paroi affichant les connectiques.
Le logo de la certification 80+ Titanium se place dans le coin en haut et à gauche. La puissance ainsi que le logo de la marque complètent le tableau.
Nous avons au niveau de la face arrière du carton le tableau des caractéristiques électriques de notre version en 1300 W.
Un QR Code nous renvoie sur le site de la marque afin d’avoir d’autres précisions sur le produit.
Un véritable écrin capitonné de mousse met la Dark Power Pro 13 à l’abri des aléas du transport.
A gauche, nous avons le bloc en lui-même tandis qu’à droite, une boite reprenant le nom de l’alimentation et le logo de la marque renferme les câbles et le bundle.
La face interne du couvercle est elle aussi recouverte de mousse afin de bien protéger le bloc d’alimentation.
La marque n’hésite pas à graver son logo.
L’ensemble du bundle est donc rangé dans la boite contenant les différents câbles.
Nous avons le guide d’utilisation.
A la fin du livret, la marque détaille les caractéristiques des différents blocs suivant leur puissance : électriques, dimensions et câblages.
Nous y trouvons aussi les modalités de la garantie qui est portée à 10 ans, dont la première année sur site (valable en Allemagne et en France). A noter que pour bénéficier de cette garantie, la facture originale est à fournir.
Nous avons un schéma qui nous renseigne sur la disposition des différents rails 12 V selon les prises.
Un tableau réunit les spécifications liées aux deux prises 12VHPWR présentes sur les deux versions de la Dark Power Pro 13 (1300 W et 1600 W).
En toute logique, la puissance maximale délivrée sur une seule prise 12VHPWR est de 600 W quelle que soit la puissance du bloc. On note que les modes “rails multiples” et “simple rail” (Mode “OCK”) sont compatibles avec cette puissance délivrée.
La totalité de la puissance délivrée diffère en fonction du bloc lorsque les deux prises 12VHPWR sont connectées :
- Dark Power Pro 13 1300 W : 800 W max.
- Dark Power Pro 13 1600 W : 1000 W max.
De plus, seul le mode “simple rail” est compatible afin de fournir une telle puissance.
Avec les câbles PCIe classiques, lorsque notre carte dispose d’une à deux prises d’alimentation, be quiet! préconise le branchement sur la seule prise PCIe (“A”) qui combine deux rails 12 V.
Un encart affichant deux schémas recommande de ne pas forcer sur la prise en courbant les fils à proximité immédiate du connecteur et de respecter une distance minimale de 30 mm avant de plier le câble.
Les divers accessoires sont rangés dans des sachets zippés.

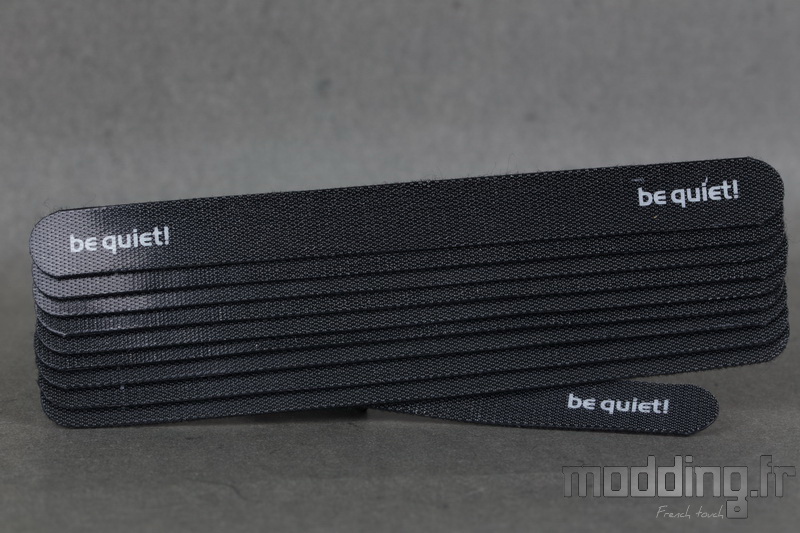

Nous avons pas moins de 10 bandes Velcro.
Le logo de la marque est présent sur les extrémités de chacune de ces bandes tout en délaissant la couleur orange afin de s’harmoniser à l’aspect monochrome de l’ensemble.
La marque fournit aussi 5 colliers Serflex.
Un petit sachet zippé contient 5 vis UNC-6.32 afin de fixer le bloc dans le boitier PC.
Nous avons donc une vis supplémentaire en cas de perte.
be quiet! propose aussi un lot de 5 vis à main toujours dans le but d’installer la Dark Power Pro 13 dans un boitier PC.
Comme sur les précédentes générations de la gamme Dark Power, notre Dark Power Pro 13 peut commuter entre deux modes de fonctionnement dans la gestion des rails 12 V.
be quiet! est un fervent défenseur du mode “rails multiples” et c’est en toute logique que ce soit le mode par défaut de cette alimentation (6 rails 12 V).
Toutefois, nous avons la possibilité de basculer l’alimentation sur un mode “simple rail”. La marque propose une équerre équipée d’un interrupteur permettant de passer d’un mode à l’autre.
Lorsque l’on active le mode “Overclocking”, le contrôle numérique rassemble toute la puissance de l’alimentation sur un seul rail 12 V.
be quiet! préconise d’utiliser ce mode dans le cas d’un overclocking poussé qui demande plus de puissance que permet la répartition sur plusieurs rails.
Il est aussi indispensable lorsque les deux prises 12VHPWR sont utilisées.
L’interrupteur ne doit être actionné que lorsque le bloc d’alimentation est à l’arrêt (PC éteint). Une fois le mode activé, la LED s’allume.
La face interne de l’équerre est équipée d’un petit PCB duquel émerge un câble constitué de trois fils mesurant 600 mm et qui se termine…
… Par une connectique 3-pins propriétaire que l’on branche sur la prise “OCK” de la Dark Power Pro 13.
L’équerre est un accessoire facilitant l’activation ou non du mode de fonctionnement “simple rail”, car on accède à l’interrupteur sans avoir à ouvrir le boitier PC.
Néanmoins, si nous voulons que ce mode soit constamment activé sans avoir à “s’encombrer” de cet accessoire, be quiet! fournit un cavalier qui se branche sur la même prise “OCK“.
Une fois le cavalier branché, la Dark Power Pro 13 active le mode “simple rail”. Bien sûr, si nous retirons ce cavalier, l’alimentation revient dans le mode “rails multiples”.

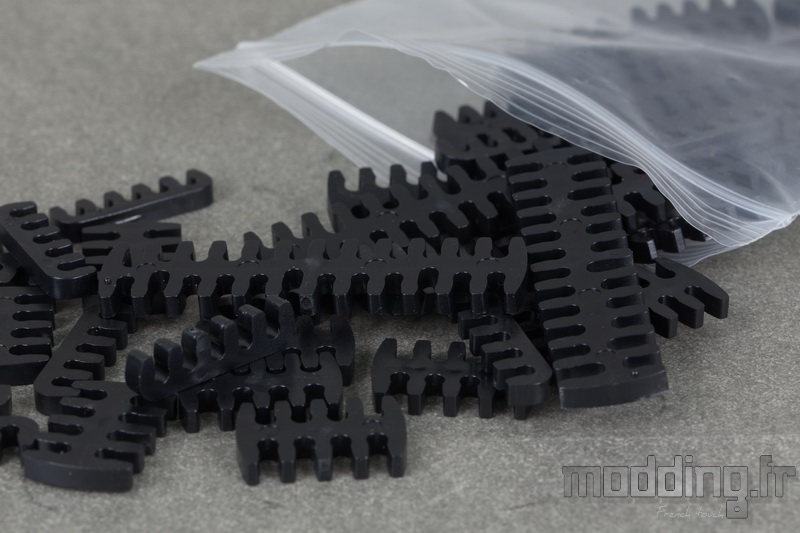

Un dernier sachet contient un bon nombre de peignes, ou cablecombs, en plastique noir.
Comme sur la version 12, be quiet! habille, un à un, les fils de chaque câble d’une gaine tressée excepté les deux câbles 12VHPWR.
Nous disposons de 15 peignes spécifiques aux câbles des périphériques.
21 pièces sont destinées à mettre de l’ordre dans les câbles PCIe et CPU.
6 exemplaires séparent les fils du câble ATX.
On peut remarquer sur ces derniers que les empreintes sont plus ou moins profondes.
Cet aspect permet de prendre en compte les portions du câble comprenant deux fils aboutissant à la même connectique.
Nous finissons par le cordon d’alimentation raccordé au secteur.
On note que la prise qui vient se connecter sur le bloc d’alimentation affiche un connecteur différent de ce que l’on a l’habitude de voir.
Les trois connectiques s’orientent sur un plan horizontal et non vertical. Il s’agit d’une prise C19 (femelle) et non C13.
Les spécifications :
| Modèle |
Dark Power Pro 13 1300 W |
| Puissance continue |
1300 W |
| Puissance en crête |
1400 W |
| Contrôle numérique |
Oui |
| Valeur de facteur de puissance à 100 % de charge |
> 0.99 |
| Standard ATX |
Version 3.0 |
|
|
| Nombre de rails 12 V |
6 |
| +3.3V (A) |
25 A |
| +5V (A) |
25 A |
| +12V1 (A) |
35 A |
| +12V5 (A) |
35 A |
| +12V3 (A) |
40 A |
| +12V4 (A) |
40 A |
| +12V5 (A) |
55 A |
| +12V6 (A) |
55 A |
| -12V (A) |
0.5 A |
| +5Vsb (A) |
3.5 A |
| Puissance combinée max 12V (W) |
1300 W |
| Puissance combinée max 12VHPWR (W) |
800 W |
| Puissance combinée max 3.3V + 5V (W) |
150 W |
| Durée de maintien (ms @ 100 %) |
18 |
| Signal Power Good (ms) |
100-150 |
|
|
| Ventilateur |
Silent Wings 3 |
| Taille du ventilateur |
135 mm |
| Technologie du moteur |
Moteur à 6 pôles |
| Mécanisme |
Roulement Hydraulique (FDB) |
| Vitesse maxi du ventilateur |
2400 tr/min |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| UVP (protection contre les baisses de tension) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
| SIP (protection en cas de surtension du réseau) |
Oui |
|
|
| Certification 80 Plus |
Titanium (94.4 % de rendement en 230 V à 50% de charge) |
|
|
| Dimensions (L x H x P) |
150 x 86 x 200 |
| Poids |
2.41 kg |
| Couleur |
Noir (aluminium aspect brossé) |
| Gestion modulaire des câbles |
100 % modulaire |
| Câbles gainés |
Fil gainé individuellement |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
10 ans dont 1 an sur site |
