L’alimentation :
La MasterWatt mesure 140 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Elle accuse un poids de 1.7 Kg en comptant les câbles fixes.
Sur l’un des cotés, nous distinguons le logo Cooler Master accompagné du nom du modèle et de sa puissance.
Comme on peut le voir sur la photo ci-dessus, le logo est présent sur le coté avec la face ventilée vers le bas.
En se rapprochant un peu plus, on constate qu’il s’agit en fait d’un large autocollant dont le fond imite à la perfection la teinte noire anthracite du carénage en acier du bloc.
Si jamais il nous prend l’envie d’anonymiser le bloc ou de coller un autre autocollant, il n’y a plus qu’à….
Le coté opposé présente l’étiquette mentionnant les caractéristiques électriques de la MasterWatt 650.
La série MasterWatt est dotée d’une certification 80+ Bronze et la marque prend le parti d’intégrer un seul rail 12 V de 54.1 A dans le cas de notre bloc de 650 W.
Cooler Master propose aussi une déclinaison en 450, 550 et 750 W.
A l’arrière, nous avons une large grille en nid d’abeille mais pour autant elle s’arrête à distance de la prise secteur.
Cette dernière est accompagnée d’un interrupteur marche/arrêt.
Le dessus est, quant à lui, vierge de tout artifice ou d’une quelconque décoration.
On note juste la présence de deux petites vis sur le bord arrière du bloc.
La face ventilée présente une grille en nid d’abeille de forme octogonale faisant partie intégrante de la structure en acier du carénage.
Au centre de cette grille, nous avons le logo Cooler Master.
Sur le bord arrière, on trouve deux autres petites vis dont l’une d’elles est occultée par le fameux scellé “Warranty void if removed”.

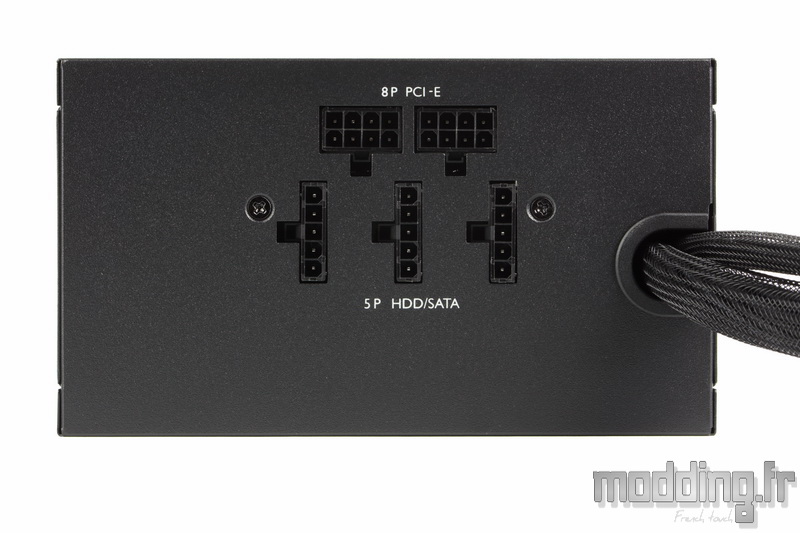

La série MasterWatt propose une alimentation de type semi modulaire.
Certes ce n’est pas du 100% modulaire … Mais nous avons la bonne surprise de voir que les deux câbles PCIe font parties des câbles amovibles.
De ce fait seul le câble ATX 24 broches et la câble CPU sont solidaires du bloc.
Un bon point si on utilise l’alimentation dans une config exempt de carte graphique.
Trois autres prises permettent de brancher les câbles pour périphériques que nous détaillons dans la section suivante.
Nous retirons le scellé de garantie… Bye bye la garantie de 5 ans…
Une fois les 4 petites vis extraites, la marque nous cache en fait une 5ème vis se trouvant sous le bord de l’étiquette des caractéristiques électriques…..!!!
On remarque que le carénage est différent des autres blocs que nous avons démonté… Ici les deux parties sont en forme de “U” dans le sens de la profondeur.
Le ventilateur qui se charge de refroidir les composants électroniques de la MasterWatt est un Silencio FP de la marque.
Sa vitesse maximale monte à 2500 tr/min.
Comme le montre le graph présent sur la boite, la ventilation ne se déclenche qu’à partir de 15% de charge.
Ensuite, la vitesse ne prend son envol une fois que l’on atteint les 80% de charge.
Le ventilateur est branché sur un PCB spécifique qui contrôle ainsi la vitesse du Silencio FP en fonction de la charge.
PCB noir, gros condensateur, radiateur étroit, Cooler Master optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter le niveau sonore de la ventilation.
La certification est de niveau 80+ Bronze.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
De par sa conception semi-modulaire, nous retrouvons au sein de l’alimentation les différents câbles qui sont soudés sur le PCB primaire.
Il en est de même pour les câbles issus du PCB secondaire de la partie modulaire.
Pour sa série MasterWatt, la marque utilise le gros condensateur de la marque Teapo.
Le filtrage du signal électrique débute dès la prise secteur.
Les câbles d’alimentation sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.
