L’alimentation :
Xilence propose une alimentation affichant un style sobre, voire minimaliste.
Nous restons dans une teinte monochrome où le noir prédomine clairement, et ce jusqu’aux fils composant les différents câbles.
Le bloc mesure 160 mm de profondeur.

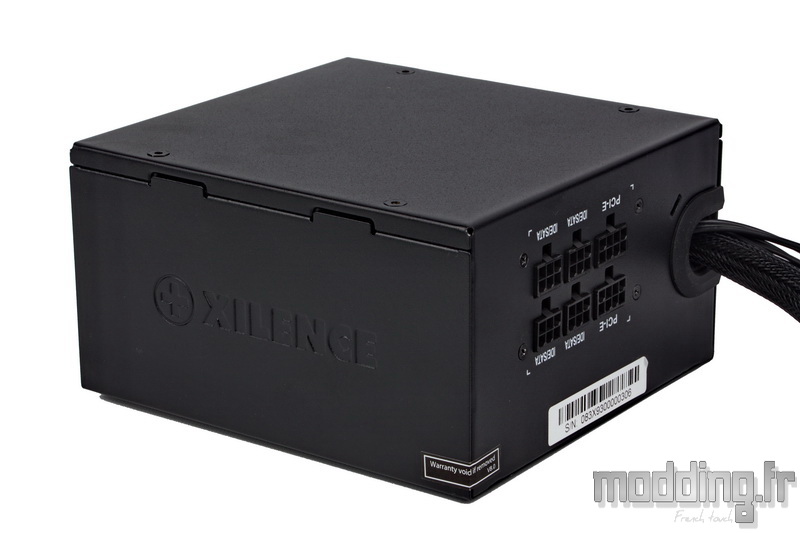

L’un des côtés affiche le logo de la marque.
On sent le petit lien de parenté avec Bequiet! en raison du style dans la mise en place du logo. Ici aussi, les lettres “Xilence” sont embouties à même l’acier dont est constitué le carénage de l’alimentation.
Néanmoins, la comparaison s’arrête là, car contrairement à Bequiet!, Xilence privilégie l’orientation de son alimentation avec le ventilateur face contre terre.
En retournant le bloc, nous dévoilons le côté opposé qui présente une large étiquette.
Il est cependant dommage que Xilence n’ait pas pensé à mieux orienter l’identification des prises modulaires qui, comme nous pouvons le voir sur la photo précédente, ne sont pas dans le même sens que le logo de la marque…
Le large autocollant mentionne, notamment, les caractéristiques électriques du bloc ainsi que la version Bronze de la certification 80+.
Xilence prend le parti d’intégrer un unique rail de 12V de 45.8 A (en ce qui concerne notre bloc de 550 W).
Deux autres puissances sont proposées dans cette série : 450 W (37.5 A) et 650 (54.1 A).
La partie supérieure du bloc se retrouve, du coup, vierge de toute étiquette ou d’une quelconque décoration.
Une large grille en nid d’abeilles prend place à l’arrière de la Performance A+III.
Elle vient d’ailleurs au plus près de la prise secteur.
Cette dernière s’accompagne de son interrupteur marche/arrêt.
La finition est correcte si nous ne tenons pas compte de la mise en place de certaines étiquettes… Nous verrons aussi que l’un des câbles présente un aspect quelque peu négligé.

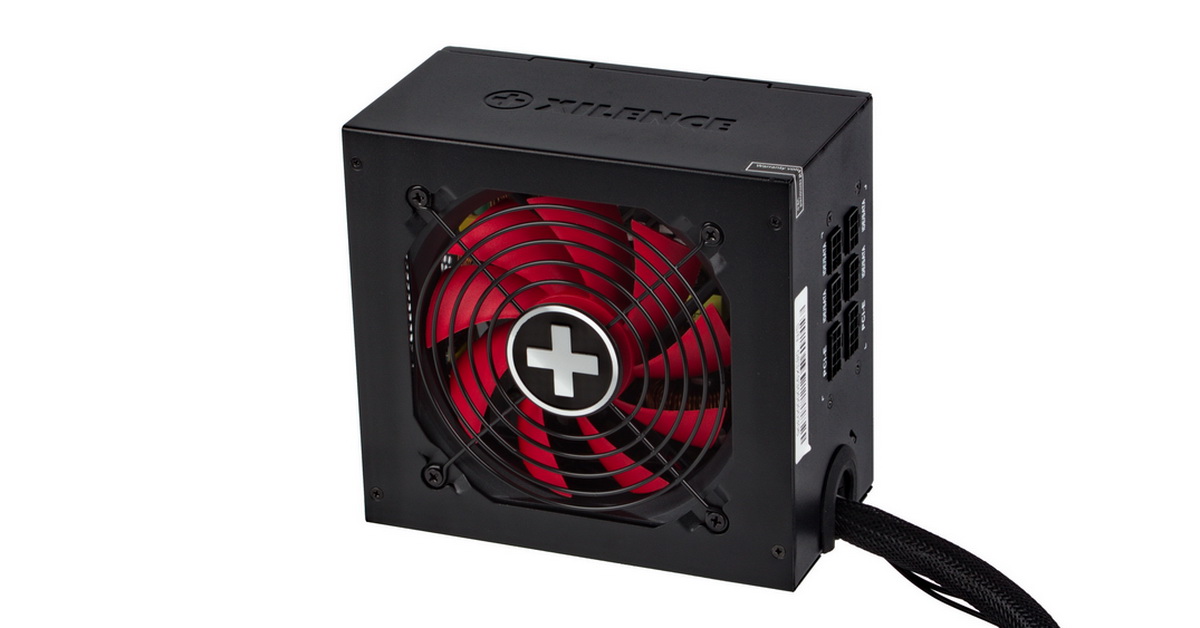

Comment reconnaître un produit issu de la marque xilence ?
Tout simplement en regardant le ventilateur !
Avec la croix blanche du logo, c’est à se demander si la marque n’a pas des origines suisses.
La grille métallique se positionnant devant le ventilateur adopte un style basique.
Au centre, nous avons donc le logo de la marque doté d’un aspect métallisé.
Cette grille est fixée à même le carénage par 4 vis spécifiques.
On note le décalage en interne des points de fixation pour qu’elle soit à fleur de la paroi du bloc.
Le ventilateur arbore un diamètre de 120 mm.
9 pales rouges se chargent de refroidir les composants électroniques.
La Performance A+III ne dispose pas de mode hybride ce qui implique que le ventilateur tourne constamment.
Le petit autocollant “Warranty void if removed” est placé sur l’une des arêtes du bloc là où les deux parties du carénage se jouxtent.
On ne saurait dire ce que signifie la mention “V8.0″.
Cette Performance A+III propose un système de câblage semi-modulaire.
On note que le câblage PCIe fait justement partie des câbles amovibles. Un aspect intéressant pour les configurations ne disposant pas de carte graphique (ou avec une carte exempte de connecteur d’alimentation).
Malgré la présence de deux prises PCIe, nous verrons que la dotation en câble de ce type se limite à un seul exemplaire, quelle que soit la puissance de l’alimentation.
Quatre autres prises permettent de brancher les câbles pour périphériques que nous détaillons dans la section suivante.
Seuls les câbles ATX et CPU demeurent solidaires du bloc d’alimentation.
Un joint en caoutchouc garantit leur passage à travers la paroi en acier.
Nous retirons les 4 petites vis assemblant les deux parties du carénage.
Le ventilateur de 120 mm de diamètre est équipé d’un roulement de type FDB (Fluid Dynamic Bearing).
Nom de code : EFS-12E12L.
Même si cela n’est pas spécifié sur leur site, on peut supposer que Xilence met en place un de ses ventilateurs appartenant à la série Performance C.
La marque d’origine est EverCool avec une vitesse de rotation maximale de l’ordre de 1400 tr/min.
Xilence ne communique aucune information sur la gestion de la ventilation au sein de son alimentation.
Cependant, la présence d’une sonde de température greffée à l’un des radiateurs nous aiguille sur une variation de la vitesse de rotation en fonction de la température régnant au sein de la Performance A+III.
PCB noir, condensateurs de taille moyenne, radiateur étroit, Xilence optimise la partie électronique pour assurer une stabilité des tensions, ainsi qu’une bonne aération des composants sans avoir à augmenter le niveau sonore de la ventilation.
La certification est de niveau 80+ Bronze.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
La série Performance A+ des alimentations Xilence a pour origine OEM le constructeur HEC. Nous n’avons trouvé aucune information pour cette nouvelle série Performance A+III et donc si Xilence a reconduit son partenariat avec HEC pour l’élaboration de la partie électronique.
Toujours est-il que les condensateurs ne sont pas issus d’une marque japonaise, comme en témoigne le logo présent sur les deux condensateurs primaires conçus par une société taïwanaise (12KUANG JIN ENTERPRISE).
Les différents Mosfets sont au contact de radiateurs de grande taille dont les ailettes se positionnent au plus près du flux d’air engendré par la ventilation de l’alimentation.
On note la présence des modules DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
Cela permet d’avoir un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Bien que la Performance A+III embarque un système de câblage semi-modulaire, le PCB secondaire n’est pas soudé au PCB primaire.
Il est alors relié à ce dernier par un réseau de câbles interne.

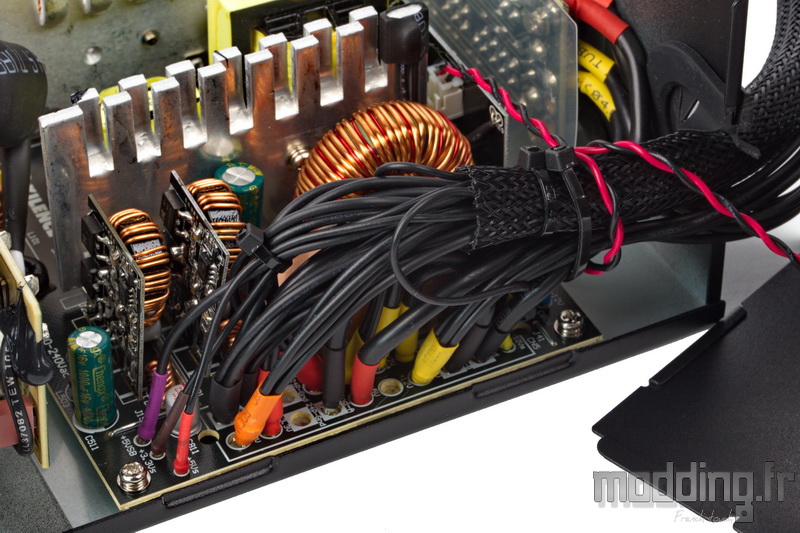

Nous retrouvons les différents fils issus des deux câbles solidaires de l’alimentation.
On constate qu’ils sont tous rassemblés sur le côté du bloc afin d’optimiser le brassage de l’air engendré par le ventilateur au sein des composants électroniques.
Xilence met en place une feuille en aluminium afin de minimiser les interférences électromagnétiques que peut engendrer la présence de ces câbles.
Le filtrage du signal électrique débute dès la prise secteur.
Les câbles d’alimentation sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.
