[TEST] Boitier Cooler Master MasterBox TD500 Mesh

Les caractéristiques :

Le carton qui enferme le MasterBox TD500 Mesh se présente avec sa couleur d’origine sur laquelle la marque à dessiné au feutre noir le boitier vu de trois quarts afin d’apprécier le design de la façade ainsi que le prolongement des arêtes sur la porte latérale.
Le logo Cooler Master se positionne dans le coin en haut et à gauche tandis que le nom du modèle prend place dans la partie basse.
Un encart mentionne la compatibilité du rétroéclairage des ventilateurs avec les différentes marques de cartes mères pour peu qu’elles disposent d’un header aRGB (+ 5 V).
Une pastille noire est disposée sur l’une des 4 icônes afin d’identifier la version de notre MasterBox TD500 Mesh.
En effet, Cooler Master décline son boitier en noir ou en blanc, sans ou avec un contrôleur aRGB externe.

Au dos du carton, le MasterBox TD500 Mesh est affiché sous un angle de vue.
Les principales caractéristiques sont traduites en plusieurs langues, dont le français.

Les spécifications sont reportées sur le coté, sous la forme d’un tableau.

D’une façon classique, le MasterBox TD500 Mesh est protégé des aléas du transport par deux épaisses cales en polystyrène.
Aucune protection spécifique n’est associée au panneau en verre trempé si ce n’est un simple film adhésif apposé sur sa face externe.
Un emballage plastique met le boitier à l’abri de la poussière.

Le guide d’utilisation se présente sous la forme d’un dépliant.
Sur la première page, nous avons le contenu du bundle.

De nombreux schémas détaillent les différentes étapes de montage.
Ils sont assez explicites pour se passer d’une quelconque légende.

Le bundle prend place dans un sachet zippé.

Nous disposons de quelques colliers Serflex (x10) afin de soigner le rangement des câbles dans les coulisses du boitier.

Des rondelles en caoutchouc vont nous permettre d’installer les SSD au sein du châssis.
Nous détaillons cette étape dans la section “Montage”.

Un sachet serti contient l’ensemble de la visserie nécessaire au montage des divers composants de notre configuration.

Nous avons un outil facilitant la mise en place des entretoises, même si ces dernieres sont préinstallées sur le plateau de la carte mère.
Nous avons de gauche à droite :

8 vis M3 afin d’installer les SSD dans la cage HDD (du moins en théorie).
13 vis UNC-6.32 permettant de fixer la carte mère ainsi que le bloc d’alimentation.
8 vis M3 spécifiques au montage des SSD sur les rondelles en caoutchouc.

Notre version du MasterBox TD500 Mesh est équipée d’un contrôleur aRGB.
Comme nous vous l’avons mentionné en introduction, le rétroéclairage des ventilateurs peut être synchronisé avec le logiciel de la carte mère si celle-ci gère la technologie adressable des LED RGB.
Cooler Master propose donc le boitier sans ou avec un contrôleur aRGB externe, utile si nous ne disposons pas de ce genre de carte mère.
Le module mesure 53.5 mm de long sur 21 mm de large.
Il possède un seul et unique bouton qui permet de passer en revue les 14 modes que propose le contrôleur. Nous consacrons une rubrique à ces différents modes.
Une pression de plus de deux secondes sur le bouton désactive le rétroéclairage des ventilateurs.

Le module en plastique affiche une épaisseur de 12 mm.
Il ne dispose pas d’un système de fixation magnétique ni même d’une bande adhésive.

A l’une des extrémités, nous avons une prise aRGB 5V/D/-/G de type mâle sur laquelle nous brancherons la prise 5V/D/-/G de type femelle de l’adaptateur 3 en 1 réunissant les trois prises aRGB des ventilateurs.

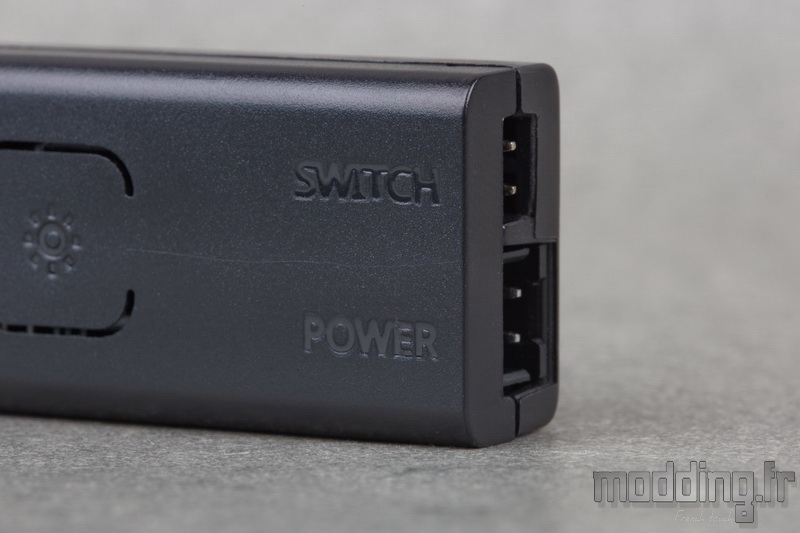

A l’extrémité opposée, nous avons deux prises.
La prise “Switch” permet de détourner le bouton “Reset” du boitier en branchant le câble “Reset Switch” sur ce module.
Ainsi nous pouvons interagir avec le contrôleur aRGB sans avoir à ouvrir le boitier PC.
La prise “Power” permet de brancher le…

… Câble d’alimentation doté d’une prise Sata.

Les spécifications :

Serie	MasterBox
Matériau	Acier, Plastique
Façade	Mesh
Couleur extérieure	Noir (ou blanc)
Couleur intérieure	Noir (ou blanc)
Porte vitrée	Oui (verre trempé 4 mm)
Dimensions (L x P x H)	217 x 493 x 469 mm
Poids	6.95 kg
Taille maximum de la carte graphique	410 mm
Hauteur maximale ventirad	168 mm
Profondeur maximale alimentation	180 mm (295 mm sans la cage HDD)

Format(s)	E-ATX (305 x 277 mm), ATX, Micro ATX, mini ITX
Port d’extension	7

Baie 3.5’’	2
Baie 2.5’’	2 (+2 communes baie 3.5’’)
Baie 5.25’’	0
Fixation sans outils	Oui (baie 3.5’’)

Nombre de ventilateurs fournis	3 (aRGB)
Ventilateurs fournis	3 x 120 avant
Emplacements ventilateurs	Arrière : 1 x 120 / Avant : 3 x 120 ou 2 x 140 / Top : 3 x 120 ou 2 x 140
Emplacements radiateurs	Arrière : 120 / Avant : 360 / Top : 280 ou 360
Filtre anti-poussière	Oui
