[TEST] Core P5 de Thermaltake

Les caractéristiques :

Le carton reste simple avec ce fond couleur beige sur lequel prend place le schéma du Core P5 avec une config équipée d’un watercooling complet.
Nous avons le logo Thermaltake en haut à gauche, le nom du modèle ainsi que le logo “Tt LCS certified” cher à la marque prennent place aux coté du boitier.

Nous retrouvons au dos du carton, le boitier en vue éclatée qui permet d’apprécier les différents éléments qui le composent.

Nous avons sur le coté, les spécifications sous forme de tableau.
Nous sommes surpris de la faible épaisseur du carton (180 mm) alors que le boitier est sensé mesurer 330 mm de large…
Un boitier à la mode suédoise!!!

A priori, cela semble être le cas quand on ouvre les rabats du carton et découvrons deux protections en polystyrène qui viennent totalement recouvrir le Core P5 en kit.

Encastrés dans la partie supérieure, nous avons les pieds du boitier emballés dans un sachet plastique.
Deux larges pieds mesurant 260 mm sur 52 mm.
Le carénage est en plastique tandis que la structure est en acier pour supporter le poids du Core P5.
Ils sont dotés à leurs extrémités de patins en caoutchouc qui assurent une bonne adhérence au sol tout en préservant la transmission des vibrations.

Une petite boite prend place entre les deux pieds au niveau de la protection en polystyrène.

Petite mais relativement lourde!
Le contenu est emballé dans du papier, un carton venant séparer les 4 éléments.

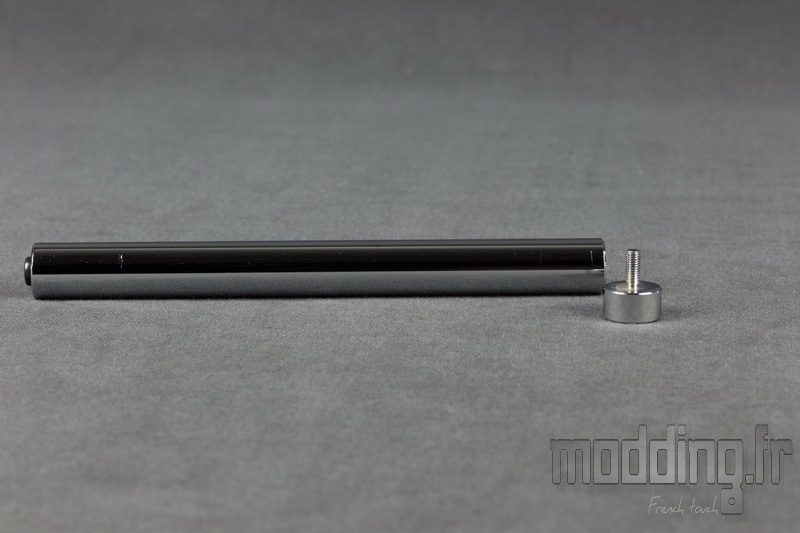

Il s’agit des 4 supports en acier chromé qui viennent soutenir la plaque acrylique servant de vitre au Core P5.

On trouve une vis noire à l’extrémité pour fixer le support au châssis.
L’autre extrémité se dévisse pour permettre la fixation de la plaque acrylique.
Chacun des tubes mesure 200 mm de long avec un diamètre de 18 mm, l’extrémité mesurant 10 mm.

On soulève la partie supérieure de la protection en polystyrène pour tomber sur le châssis du boitier emballé dans un film plastique.

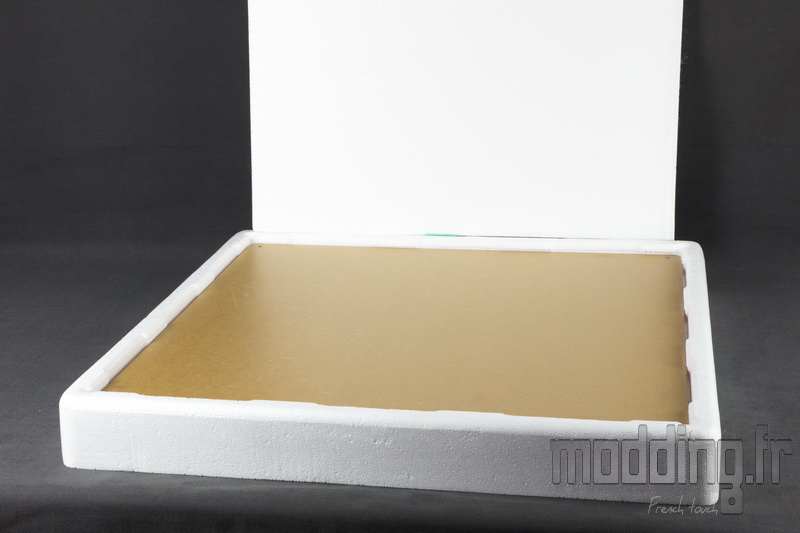

En retournant la partie inférieure de la protection, nous avons un compartiment fermé par une plaque en polystyrène.
Il renferme la plaque acrylique protégée sur ses deux faces par un film papier adhésif assez épais pour éviter toute rayure sur la vitre.
Une vitre de forme carré avec les coins arrondis mesurant 570 mm de coté.

Le châssis du Core P5 est en acier de couleur noire avec un aspect légèrement granité.
Voici le coté recto….

… Et ici le coté verso.

Nous réalisons que le boitier manque un peu de volume et qu’il faudra alors passer par une phase d’assemblage…
Nous avions l’habitude de vous présenter une section démontage, voici un aspect qui bouscule quelque peu notre plan rédactionnel!!!
6 vis à main maintiennent la plaque arrière au châssis (3 de chaque coté).

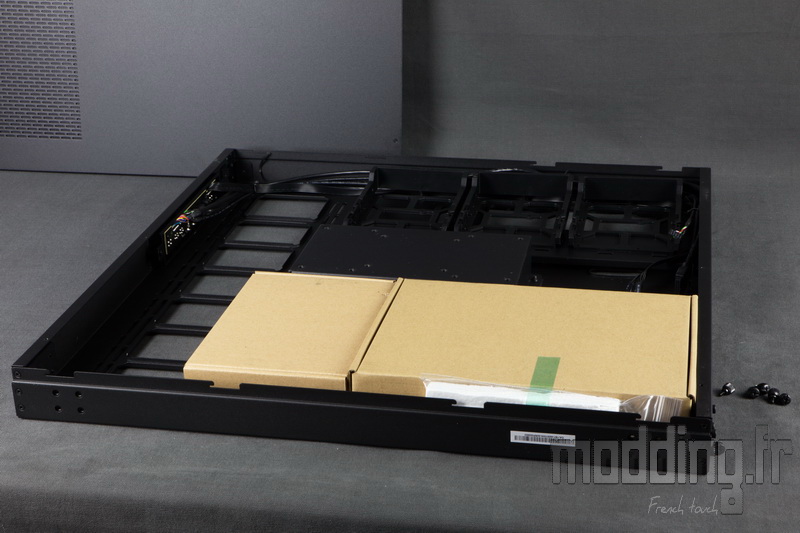

En ouvrant nous notons la présence de deux autres boites en carton.

Chacune d’elles contient les éléments du Core P5.

Dans la plus petite des deux, nous avons deux livrets.
L’un d’eux nous renseigne sur les modalités de la garantie.

L’autre nous détaille les étapes d’assemblage du boitier ainsi que le montage de la config.
Les schémas sont accompagnés d’explications traduites en plusieurs langues dont le français.

Nous avons ensuite un emballage anti-statique.

Celui-ci contient un riser (prolongateur) PCIe.
Il permet de déporter la carte graphique du port PCIe de la carte mère.
Il mesure 250 mm de long. Le blindage de la nappe est assuré par du papier aluminium lui même revêtu d’un film noir.

Un tiroir ou panier pour unité de stockage 3.5″ ou 2.5″ complète le contenu de cette première boite.

La deuxième boite est plus large.

Elle contient pas mal d’éléments en acier peints de la même couleur que le châssis.

Nous avons cette plaque qui sert de support horizontal aux équerres PCI.

Voici les équerres PCI ajourées qui sont au nombre de 8 avec une fixation par vis classiques.

Ensuite nous trouvons cette petite plaque mesurant 104 mm sur 94 mm.
Il s’agit d’un support pour pompe de watercooling voire pour un combiné pompe/réservoir comme le Pacific PR22-D5 de la marque.

La plaque support arrière du bloc d’alimentation accompagnée…

… De cet élément qui prend place à l’avant du bloc.

Ces deux pièces en acier munies de 4 vis à main servent de support au Riser.
Deux unités pour une configuration multi GPU même si au final il faudra investir dans une seconde nappe.

Le Core P5 peut être posé debout avec les deux larges pieds vus au-dessus, mais il peut aussi être posé à plat.
Dans ce cas, ce sont ces 4 pieds de forme conique qui prendront place au dos du châssis.
En matière plastique, ils surélèvent le boitier d’une vingtaine de millimètres.

Le bundle est constitué de quelques colliers Serflex.

On trouve aussi une plaque dotée de 16 rondelles adhésives en caoutchouc.
Des silentblocs bien utiles pour la mise en place de disque dur au format 2.5″.

Un beeper ou buzzer ou …

Nous avons ensuite la visserie de couleur noire repartie dans plusieurs sachets en fonction de leur type.
Ici des M3 x 7 mm.

Les entretoises pour la carte mère avec le petit outil facilitant leur serrage sur le plateau.

D’autres vis M3 de plus petite taille (5 mm) avec tête fraisée.

Et une grande quantité de vis 6.32.

Les spécifications :

Matériau	Acier, Acrylique
Façade	N/A
Couleur extérieure	Noir
Couleur intérieure	Noir
Porte vitrée	Panneau vitré
Dimensions (L x H x P)	333 x 603 x 570 mm
Dimensions vitre	570 x 570 mm
Poids	12.2 kg
Taille maximum de la carte graphique	280 mm (avec réservoir) / 320 mm (sans réservoir)
Hauteur maximale ventirad	180 mm
Profondeur maximale alimentation	200 mm

Format(s)	ATX, MicroATX, mini ITX
Port d’extension	8
Plaque amovible	Non
Ouverture ventirad CPU	Oui

Baie 3.5’’	4
Baie 2.5’’	4 (identique baie 3.5’’)
Baie 5.25’’	N/A
Baie modulable	Support
Fixation sans outils	Oui (3.5 ‘’)
Cage pour HDD	N/A
HDD orienté(s) à 90°	N/A

Nombre de ventilateurs fournis	0
Ventilateurs fournis	N/A
Emplacements ventilateurs	3 x 140 ou 4 x 120
Emplacements radiateurs max	420 ou 480
Filtre anti-poussière	N/A
Passes-tuyaux watercooling	N/A
