L’intérieur :
Il suffit de retirer les deux vis à main afin que le panneau en verre trempé commence à basculer vers le bas.
On accompagne le mouvement, car même si le verre est maintenu par le carénage des pieds au niveau de son bord inférieur, il serait dommage qu’il soit emporté par son élan…
il ne reste plus ensuite qu’à soulever le panneau pour accéder au compartiment principal.
On fait de même pour la porte controlatérale.
L’intérieur du Matrexx 70 est tout de noir vêtu. On note que l’aspect fumé de la vitre revêt une teinte grise, contrairement au panneau de la façade.
Les points de fixation des vis à main sont équipés d’une rondelle en caoutchouc jouant le rôle d’un silentbloc.
Les vis en elle-même sont aussi dotées d’une rondelle en caoutchouc afin d’assurer le contact de la vis avec le verre lors du serrage.
Cette photo nous permet de mieux visualiser le rail créé par l’élargissement de la structure des pieds afin d’accueillir le bord inférieur du verre trempé.
Cela facilite grandement la repose du panneau.
Une bande en mousse court tout le long du bord inférieur du châssis en acier afin d’amortir le contact avec le verre.
Le processus est identique pour la porte en acier controlatérale.
Cependant, DeepCool rajoute une baguette en plastique dont le profil lui permet de s’ancrer sur le bord inférieur du châssis.
DeepCool opte pour une répartition dans le sens de la hauteur avec la présence d’un cache-alimentation sur le bas du boitier.
Un aménagement devenant un classique du genre, mais nous allons voir que DeepCool apporte sa petite touche personnelle.
Le plateau de la carte mère est doté d’une large ouverture afin d’accéder à l’arrière du Socket.
Les entretoises sont d’ores et déjà en place.
Le Matrexx 70 peut accueillir une carte mère jusqu’au format E-ATX (30.5 x 27.5 cm).
Une ouverture positionnée dans le coin supérieur et arrière du plateau de la carte mère permet de glisser le câble CPU ainsi que le câble d’alimentation du ventilateur arrière du boitier.
Deux autres ouvertures sont positionnées toujours sur le bord supérieur du plateau, mais plus à l’avant du châssis.
Les câbles issus du panneau des connectiques se faufilent par le passage le plus antérieur.
A l’avant du plateau de la carte mère, nous avons pas moins de 6 autres passages de câbles.
De quoi optimiser la mise en place d’une carte mère au format E-ATX.
On note cependant l’absence de grommet.
C’est souvent au niveau du cache-alimentation que chaque constructeur cherche à se démarquer de la concurrence.
DeepCool innove en mettant en place un panneau en verre trempé de 3 mm d’épaisseur !
Un matériau qui occupe la partie horizontale du cache-alimentation.
Le dessus du cache-alimentation est donc en verre tandis que le flanc, indépendant, est constitué de plastique noir.
Un flanc sur lequel la marque y appose son logo accompagné d’un trait translucide qui court sur toute la profondeur du cache.

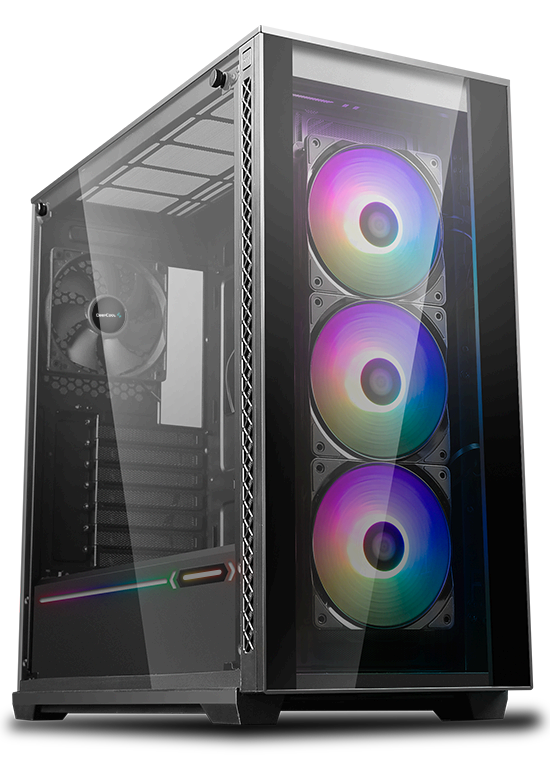

Seul le Matrexx 70 3F dispose d’une bande de LED aRGB venant illuminer le dispositif.
Le verre trempé ne vient pas au contact de la face avant du châssis.
Nous avons en effet un espace de 65 mm laissé libre afin d’installer un radiateur de Watercooling.
Les ventilateurs prennent place à l’avant de la paroi du support.
L’aspect fumé de ce verre prend une teinte vert gris identique au verre de la façade.
Sa relative opacité permet non seulement d’entrevoir le compartiment inférieur, mais vient surtout refléter ce qui se trouve dans le compartiment principal.
On note la présence d’une vis à main qui assure la fixation du panneau en verre sur la cage HDD qui se situe juste en dessous.
La vis à main est dotée d’une rondelle en caoutchouc, tandis que le point de fixation est équipé d’un silentbloc.
On trouve un second point de fixation dans le cas où nous décalons la cage HDD vers l’avant du boitier.
DeepCool réalise une large encoche afin de glisser les différents câbles issus du boitier dans le but de les brancher sur les prises de la carte mère.
Une réglette en plastique est fixée par trois vis au bord inférieur du plateau de la carte mère.
Sur l’une des extrémités, nous avons un petit retour à 90° sur lequel vient se poser le bord interne du verre.
Les coins arrière du panneau s’insèrent dans deux petits rails qui prennent en sandwich l’épaisseur du verre.
Il est à noter que si nous retirons la cage HDD du boitier, le panneau en verre ne sera maintenu que par ces petites structures en plastique, mais non réellement fixées.
En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main.
Juste au-dessus, l’emplacement de ventilation est occupé par un ventilateur en 120 mm placé en extraction.
Ne vous fiez pas à la couleur jaune de la pastille adhésive arborant le logo DeepCool car il s’agit d’un reflet dû à son aspect métallisé qui change de couleur en fonction de notre angle de vue.

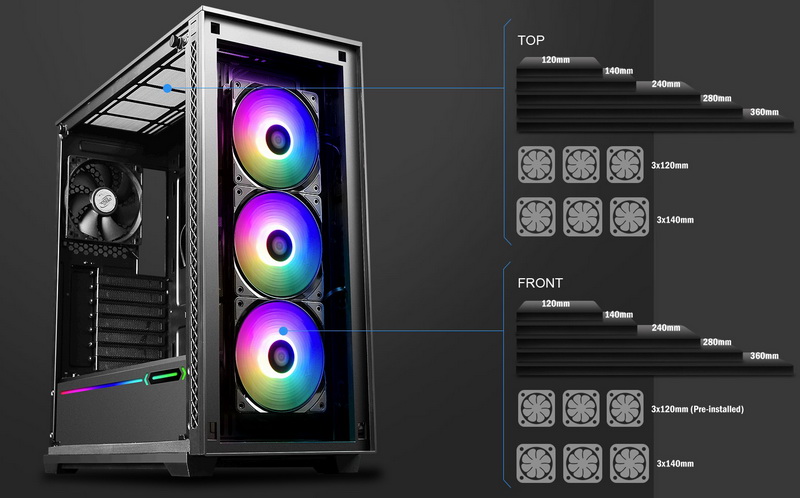

Dans la partie haute du châssis, on retrouve l’emplacement pouvant accueillir jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.
On remarque que DeepCool fait l’impasse sur une quelconque grille au niveau de cet emplacement.
Seules quelques traverses assurent la rigidité structurelle…
Des traverses totalement absentes sur le support de ventilation antérieure du boitier.
Nous avons mentionné que ce support est amovible, maintenu sur le châssis par un total de 6 vis.

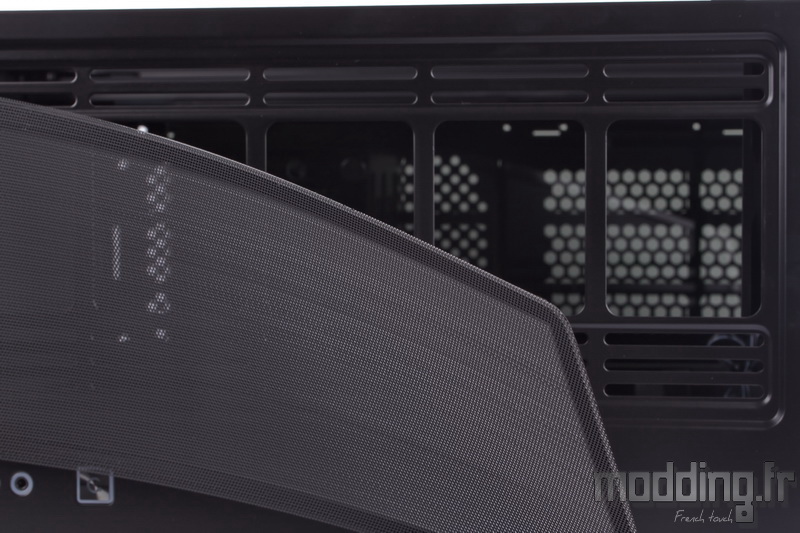

Par contre, on s’étonne de la présence de ce filtre d’autant que les ouïes d’aération sont aussi filtrées sans parler de leur petite taille.
Mais c’est surtout le système de fixation de cette structure qui nous pose un souci !
Il n’est pas des plus efficaces avec ses ergots qui viennent s’insérer dans les encoches du support… On imagine sa tenue en place lorsque nous avons trois ventilateurs tournant à plein régime à l’avant du boitier.
Nous ne parlons même pas de la galère pour la remise en place de ce genre de filtre une fois que nous l’avons retiré du support pour un nettoyage…
Si un tel filtre se révèle nécessaire comme le pense DeepCool, il serait plus judicieux de l’équiper d’un système de fixation magnétique comme le filtre présent sur le Top.
Les coulisses du Matrexx 70.
Les câbles issus de la connectique du boitier sont tous de couleur noire.
Le plateau de la carte mère ne manque pas de points d’ancrage !
Ils sont disposés à proximité des passages de câbles…
… Tout comme le long du cheminement du câble CPU, qu’il soit dans le sens vertical ou horizontal…
… Nous en avons même sur le bord inférieur du plateau de la carte mère.
Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons deux supports pour SSD fixés par une vis à main et un système d’encoches.
Nous avons aussi des points de fixation pour deux autres SSD à l’avant du plateau de la carte mère, entre les différents passages de câbles.
Dans le compartiment inférieur, nous avons une cage HDD dotée de deux tiroirs.
Ces tiroirs, en acier, sont fixés à la cage par une vis à main et peuvent accueillir un disque dur 3.5″ ou un SSD.
La structure de la cage est aussi en acier.
On constate cependant qu’elle n’est pas vraiment d’équerre… Du moins dans notre boitier.
Cela a du coup tendance à relever le panneau en verre trempé du cache-alimentation.
Des “petits” plots en mousse assurent l’accueil du bloc d’alimentation.
Ils ont le mérite d’être présents.
On peut voir au fond du compartiment inférieur la face interne du flanc du cache-alimentation.
Elle est équipée de la structure translucide sur laquelle nous pouvons installer une bande de LED RGB ou aRGB.
Pour rappel, cette bande de LED aRGB est présente de série sur la version 3F du Matrexx 70.
Nous disposons d’une trentaine de millimètres d’espace pour le rangement des câbles à l’arrière du plateau de la carte mère.
Nous prenons en compte les 2 mm supplémentaires qu’offre la structure de la porte controlatérale.
