Démontage :
On commence par démonter la façade qui est clipsée au châssis.
Il suffit de glisser la main par l’ouverture située dessous et de tirer, non comme une brute, vers soi.

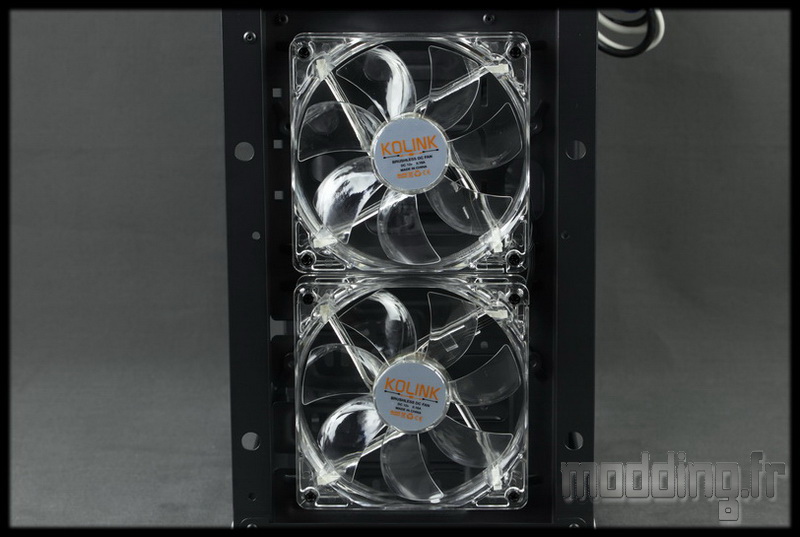

Nous découvrons la présence de deux ventilateurs en 120 mm.
Ce qui nous fait trois ventilateurs!!! rappelons le prix du boitier : 49.90 euros!
Par contre, la ventilation à ce niveau n’est pas du tout filtrée!
En retirant les ventilateurs, nous constatons la possibilité de mettre en place un ventilateur en 140 mm, mais un seul…

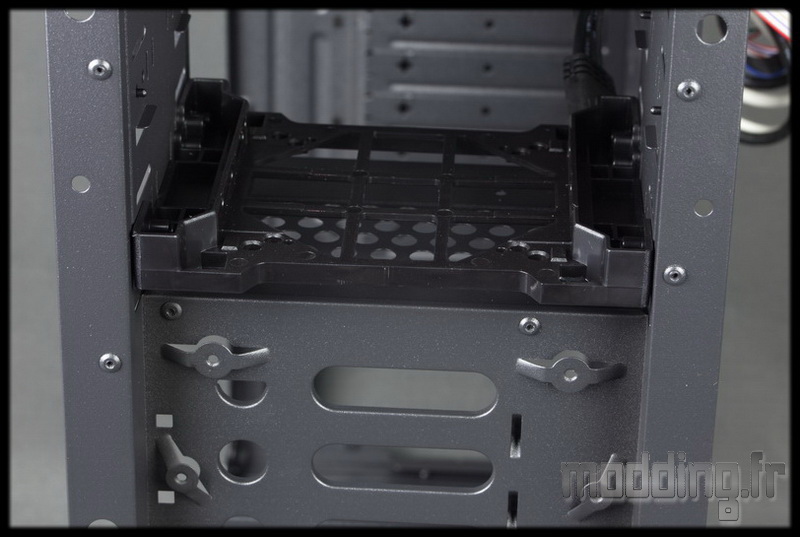

Au niveau de la baie 5.25″, l’emplacement du bas qui se trouve derrière le cache 3.5″ est doté d’un tiroir multi usage afin de fixer un disque dur 3.5″ ou 2.5″ ou un quelconque Hub ou lecteur multi carte.
Nous retirons le Top du boitier pour retrouver l’emplacement des deux ventilateurs situés sur le dessus du châssis.
A l’avant nous avons une large ouverture rectangulaire pour le passage des nombreux câbles issus de la connectique de l’Aviator.
Surprise! le haut est vissé au reste du châssis.
Il est peint en blanc car les bords sont visibles à l’extérieur du boitier, juste au dessus des portes latérales.
On remarque une petite ouverture pour le passage des câbles des ventilateurs lorsqu’ils sont fixés au-dessus.
Les pieds sont amovibles.
Le support multi usage de la baie 5.25″.
Il est fixé par deux vis de chaque coté.
Les 4 systèmes de fixation sans outil de la baie 5.25″.
Ils sont fixés à la paroi de la baie par deux clips.
On aperçoit la présence des ergots à l’avant et à l’arrière.
Le ventilateur arrière est tout vêtu de noir, le cadre comme ses 7 pales.
120 mm avec une épaisseur de 25 mm, il dispose d’un câble noir non gainé de 350 mm se terminant par une prise 3-pins.
Trés peu de détail sur ses caractéristiques si ce n’est son ampérage et sa fabrication en Chine…
Les deux ventilateurs à l’avant sont aussi des 120 mm mais on passe du noir au translucide complet!
Ils disposent d’un câble noir de 350 mm se terminant par une prise 3-pins.
Nous n’avons pas plus de détail quant aux caractéristiques…
Il est à noter la présence de câbles le long des renforts du cadre qui servent à alimenter les Leds présentes.
Retour sur la façade avec sur sa sa face interne où l’on aperçoit des clips permettant de retirer la plaque noire.
Les caches de la baie 5.25″ sont clipsés par l’intérieur.
A contre jour, nous constatons une différence de tonalité entre les deux parties en plastique noir de la façade!
Il s’avère que contrairement à la porte donnant sur les caches de la baie 5.25″, la partie basse n’est pas totalement opaque.
La preuve en est en passant la lumière derrière le carénage.
Petit tour de passe passe de la part de Kolink qui sublimera l’avant de son boitier de la couleur des Leds des ventilateurs placés juste derrière. De plus nous aurons un petit changement de look avec l’apparition de la structure en nid d’abeille!
Un design tout en subtilité !!!
Le Top de l’Aviator contient pas mal de connectiques qui se traduit par une “petite” quantité de câbles…
Ici, nous avons les câbles des ports USB et prises audio.
De l’autre coté, ce sont les câbles issus du lecteur de carte SD ainsi que la multitude de fils noirs issus du contrôleur de la ventilation.
On rajoute le rétroéclairage avec celle des petites fenêtres disposées au niveau des bandes latérales noires.
Et le câblage des Leds disposées prés du bouton Power.
La prise interne 20 broches USB 3.0 est couplée à une prise USB 2.0 en cas d’absence sur la carte mère de prise interne USB 3.0.
Les éléments restant sont rivetés ou soudés…
