Montage :
On commence par le montage du disque dur 3.5″.
L’opération ne requiert aucun outil.
Le tiroir est doté de 4 ergots qui prennent en charge le disque dur.
On positionne l’un des bords du disque dur afin de faire coïncider ses points de fixation en face des ergots du tiroir.
On exerce une pression sur le bord controlatérale du tiroir afin de pouvoir glisser le disque dur et de positionner les autres ergots en face des deux autres points de fixation du disque 3.5″.
Nous avons la possibilité de sécuriser son installation avec 2 vis UNC-6.32 placées de part et d’autre du tiroir.
La fixation d’une unité de stockage 2.5″ nécessite un tournevis cruciforme.
La fixation se fait par en dessous et nous utilisons 4 vis M3, incluses dans le bundle.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD jusqu’à entendre le petit “clic” assurant leur bonne mise en place au fond de la cage.
Le Phalanx dispose d’un support pour SSD.
La fixation est effectuée par en dessous avec 4 vis M3.
On positionne ensuite le support sous la large ouverture permettant d’accéder à l’arrière du Socket.
Nous pouvons aussi fixer directement le SSD sur la partie avant du plateau de la carte mère.
Nous avons deux emplacements.
L’installation de l’alimentation peut poser quelques problèmes, du moins, si comme nous, le bloc mesure 180 mm de profondeur.
Il nous a fallu la rentrer quasiment au chausse-pied !
Étant donné que la cage HDD demeure fixe, autant dire que l’on conseille fortement de brancher au préalable les différents câbles de l’alimentation.

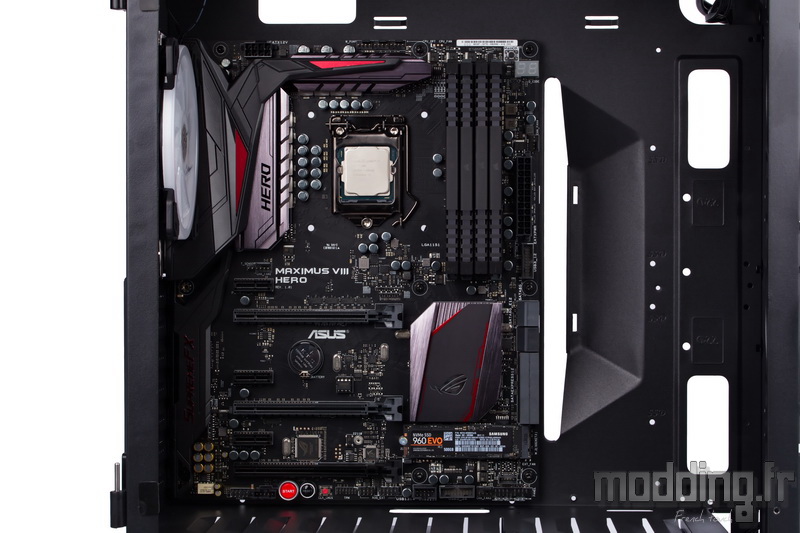

Certaines entretoises sont déjà en place, on utilise les trois autres incluses dans le bundle afin de finaliser l’installation de la carte mère.
La fixation est réalisée avec des vis de type M3.
Le Phalanx peut accueillir des cartes mères au format E-ATX ((30.5 x 27.5 cm).
Le branchement du câble CPU ne pose pas de souci, on a de la place pour effectuer la manipulation.
Si l’on désire installer un radiateur de Watercooling doté d’une ventilation en 120 mm ou en 140 mm, nous avons jusqu’à 60 mm disponibles.
En raison de l’emplacement des points de fixation du support de ventilation supérieur du boitier, c’est la carte mère en elle-même qui limite cette distance.
On se veut être original sur des détails qui restent cachés comme c’est le cas de l’ouverture qui permet d’accéder à l’arrière du Socket.
Mais comme on peut le voir sur cette photo, cette découpe si particulière vient nous gêner dans la mise en place de la backplate de notre AIO…
Les 60 mm restent confortables pour n’importe quel AIO en 240 ou 280.
Avant d’installer la carte graphique, on arrache les équerres PCI… Qui ne peuvent du coup reprendre leur place.
370 mm sont disponibles pour la carte graphique, du moment où rien n’est installé dans la partie avant du compartiment principal.
Nous glissons les câbles issus du boitier par l’ouverture située sur le plateau supérieur du cache-alimentation.
Nous effectuons le branchement des différents câbles issus de l’alimentation.
La longue ouverture positionnée à l’avant de la carte mère ne pose aucun souci pour glisser les câbles grâce au déport de la plaque antérieure.
On utilise au maximum les différents points d’ancrage que possède le Phalanx afin de ranger au mieux les différents câbles.
Cependant, leur nombre se révèle assez faible, d’autant plus que l’on doit aussi composer avec les câbles du contrôleur aRGB.
Sur un plan Aircooling, nous disposons de 160 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.
Nous remettons en place la porte en verre trempé sur ses charnières avant de finaliser sa fermeture par les deux vis à main.
Nous allumons le PC et nous prenons la télécommande en main pour découvrir les nombreux effets d’éclairage que propose le contrôleur aRGB du Phalanx.
Ce qui nous amène à la page suivante dédiée à ce pour quoi nous voudrions acheter ce boitier.
