Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Silent Loop 2) sur le même emplacement (partie haute du châssis) et nous installons le boitier dans la même zone de la pièce où nous effectuons les tests.
Toutefois, le SUP01 ne nous permet pas de positionner le radiateur dans la partie haute du boitier en raison de la construction de son châssis.
Ambiance sonore
Le ou les ventilateurs du boitier sont branchés sur un HUB relié à une prise Fan de la carte mère.
Nous utilisons le bios de notre carte mère pour faire varier la vitesse de rotation du ou des ventilateurs avec l’application “Hardware Monitor“.
La ventilation de notre Silent Loop 2 (240) est aussi géré dans le bios par cette application.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tourne par défaut à savoir un mode hybride au repos.
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont parties aux Antilles).
Pour avoir un relevé “référence” du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Silent Loop 2 se positionnent dans un boitier au format tour.
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation AIO 25% – Ventilation boitier 40% (AIO 25% – Boitier 40%)
- Ventilation AIO 25% – Ventilation boitier 100% (AIO 25% – Boitier 100%)
- Ventilation AIO 100% – Ventilation boitier 40% (AIO 100% – Boitier 40%)
- Ventilation AIO 100% – Ventilation boitier 100% (AIO 100% – Boitier 100%)
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre Silent Loop 2 avec sa ventilation positionnée contre la porte controlatérale.
La colonne “AIO 100% – Boitier 40%”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration.
Température
La température ambiante de la pièce est relevée à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La seconde sonde est insérée à l’intérieur du boitier à proximité de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique afin de relever la température ambiante au sein des composants.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel HWiNFO64 en prenant les valeurs maximales.
Relevé des pics de température de chaque cœur “Performance” (P-core) de notre i5 12600KF à l’aide du même logiciel.
La valeur retranscrite sur le tableau est la moyenne de ces 6 cœurs.
Le ventilateur du Silent Loop 2 est configuré dans le bios par l’application Hardware Monitor en le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissée dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel “Aorus Engine” à 1400 tr/min durant le test combiné.
On effectue les relevés avec la ventilation du boitier réglée à 40 % et à 100 % sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse révèle un impact notable sur le refroidissement des différents composants de notre configuration avec un écart de 3 à 5°.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui engendre une augmentation de la température ambiante au sein du boitier.
Cela se ressent sur la température de notre i5 12600KF.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Silent Loop 2 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs réglés à 100 % de leur vitesse de rotation.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, on soustrait cette température ambiante à la température résultante de la moyenne des valeurs maximales des 6 cœurs « Performance » de notre CPU

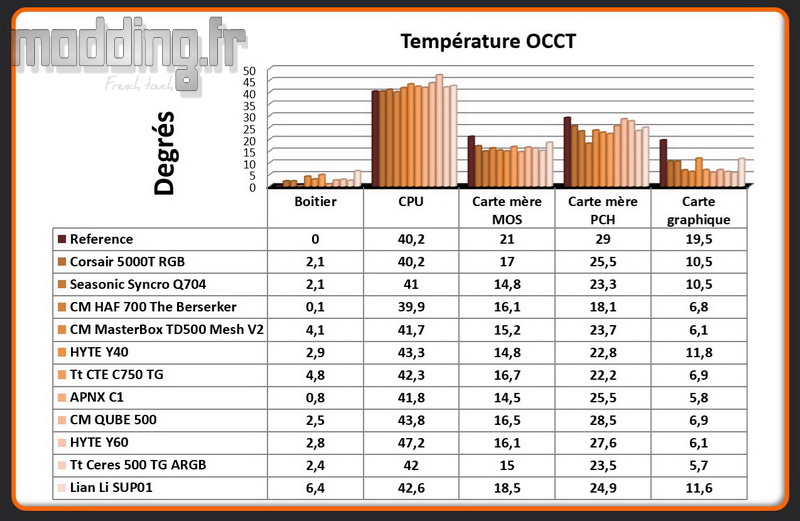

Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Le SUP01 dispose d’un remaniement complet de son châssis et l’on peut constater que le refroidissement de notre processeur se révèle efficace notamment dans le test combiné.
La position du radiateur dans les coulisses lui évite d’aspirer l’air chauffé par la carte graphique qui est expulsé par les ventilateurs du SUP01. Nous rappelons aussi que nous avons installer la ventilation de notre AIO en aspiration, de ce fait elle puise l’air directement de l’extérieur à travers la grille de la porte controlatérale.
La carte graphique est positionné avec sa face ventilée tout contre la grille de la façade, elle devrait donc profiter de cet appel d’air frais mais il ne semble que ce ne soit pas trop le cas pour RTX 3060Ti.
D’ailleurs le relevé de la température lors du test combiné se rapproche du relevé effectué sur le CTE C750 de Thermaltake. Ce dernier est bien plus grand et la carte présente sa face ventilée à proximité de la grille arrière de ce boitier.
Le point commun entre ces deux boitiers est bien la position “exotique” de notre RTX 3060Ti qui ne semble justement pas convenir à notre carte.
Nous effectuons un dernier test car Lian Li précise ceci :
Ce qui quelque part semble être un problème de conception du filtre voire de la grille Mesh trop restrictive.
Le refroidissement de notre processeur ne tire pas avantage du retrait du filtre de la façade, certainement lié au fait que nous avons orienté la ventilation de notre AIO en aspiration.
Par contre, il est clair que le gain est notable sur le refroidissement de notre carte graphique avec un écart de 5°.
