L’intérieur :
Le panneau en verre trempé est donc maintenu par 4 vis à main.
On distingue l’aspect teinté de gris.
Histoire de dissimuler les bords supérieur et inférieur du châssis et notamment les encoches de fixation de l’ancienne porte, Corsair met en place une bande noire sur les bords de la vitre.
Des petites plaques en acier sont rajoutées aux 4 coins du châssis afin d’y placer les points de fixation de la vitre.
On note la présence d’un insert en caoutchouc à ce niveau jouant le rôle de silentbloc.
Une rondelle en caoutchouc est aussi placée sur les vis afin de garantir le contact avec le verre trempé.
Bien que le boitier ne dispose pas de baie 5.25″, Corsair prend le parti de ne pas mettre de cache alimentation sur son Spec 04… Il va falloir soigner son câble management !!!
Le plateau de la carte mère dispose d’une grande ouverture pour accéder à l’arrière du Socket.
Dans le coin en haut, à gauche, nous avons une ouverture dédiée principalement au passage du câble CPU.
Mais on peut constater qu’elle se retrouve obligatoirement sous la carte mère au vu de l’emplacement de l’entretoise.
De ce fait, il faut forcement prévoir le passage du câble avant d’installer la carte mère.
A l’avant du plateau nous avons une bonne quantité de petites ouvertures rectangulaires avec les coins arrondis.
Elles sont disposées en trois colonnes.
La colonne la plus interne sert essentiellement au passage des câbles pour un format de carte mère mini ITX.
La seconde colonne est pour le format ATX voire micro ATX.
Enfin la troisième colonne est dédiée au passage des câbles issus des 2 unités de stockage fixées à l’arrière du panneau prolongeant le plateau de la carte mère.
La marque économise sur les grommets.
Une ouverture est dédiée aux câbles issus du bloc d’alimentation.
L’emplacement de ce dernier est équipé de petits plots en caoutchouc.
En remontant sur la paroi arrière du châssis, nous retrouvons les 7 équerres PCI fixées par des vis classiques.
Plus haut, l’emplacement de la ventilation arrière est laissé libre …
Tout comme les deux emplacements placés sur la partie supérieure du châssis.
A l’avant du châssis, nous notons la présence de petites ouvertures dont une est utilisée pour passer les câbles du boitier.
Nous distinguons deux emplacements pour ventilateurs en 120 mm dont un est occupé par un ventilateur translucide.
Dans la partie basse vient prendre place la cage HDD dotée de trois tiroirs.
Chacun de ces tiroirs peut accueillir un disque dur 3.5″ ou une unité de stockage 2.5″.
Le ventilateur est fixé à l’avant du châssis.
Pour ce qui est de mettre en place un radiateur de 240, il faut alors retirer la cage HDD dont la partie supérieure occupe le niveau du point de fixation.
Nous verrons dans la section suivante que cette cage dissimule un troisième emplacement pour ventilateur en 120 mm.

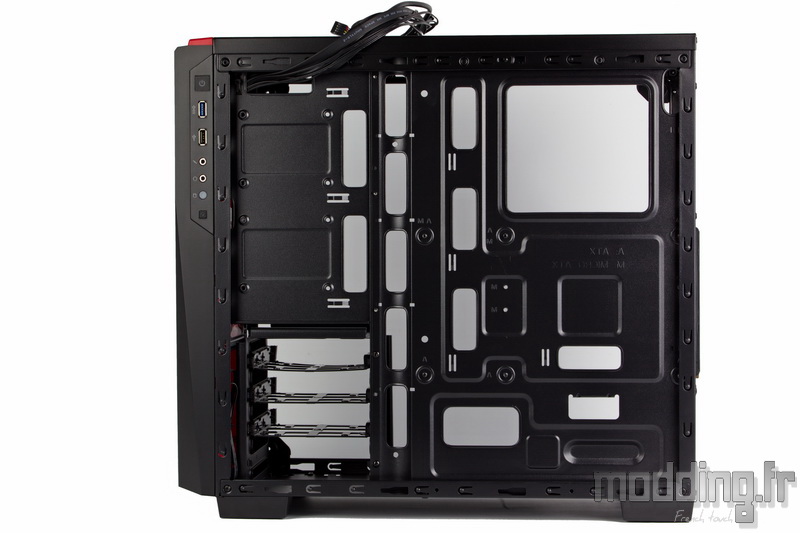

Les coulisses du Spec 04 TG.
Les câbles issus du panneau avant sont tous revêtus de noir tout comme la prise interne USB 3.0.
Le plateau de la carte mère est équipé de quelques points d’ancrage … 4 au total….
On remarque que le panneau qui prolonge le plateau de la carte mère est décalé vers l’interieur du châssis offrant plus d’espace coté coulisse.
D’ailleurs la colonne centrale des passage de câbles se trouve justement au niveau de ce déport qui présente une forme incurvée.

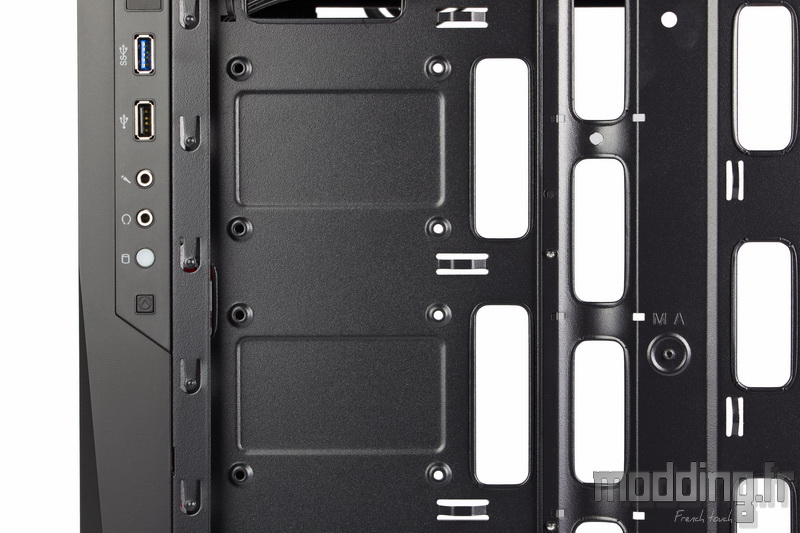

Non seulement cela procure un peu plus d’espace pour loger les câbles avec trois points d’ancrage supplémentaires, mais surtout nous avons deux emplacements pour SSD à ce niveau.
L’espace derrière la cage HDD est laissé totalement libre pour assurer le branchement des unités de stockage du coté des coulisses du boitier.
On distingue les deux vis qui assure la fixation de cette cage sur le châssis en plus des 4 autres présentes sous le boitier.
17 mm sont disponibles derrière le panneau prolongeant le plateau de la carte mère.
Mais nous avons seulement 9 mm derrière le plateau…
Cependant il faut aussi compter sur le déport de 10 mm présent sur la porte controlatérale.
