Les tests :
Nous installons la carte ECU01 sur un des ports PCIe de notre carte mère de test.
On ne peut se passer de connecter la prise Sata pour alimenter la carte USB 3.0 en 5 volts…
Reste ensuite à installer les pilotes pour être parfaitement reconnu par le système.
A l’insertion du CD, l’autorun affiche cette fenêtre. On clique sur “ECU01″.
On clique ensuite sur Driver pour installer les pilotes de la carte USB 3.0.
Config de test :
Nous allons tester les débits de transfert d’une clé USB 3.0 branchée sur le port USB 3.0 du panneau avant, lui même connecté à la carte ECU01.
La clé testée est la MX-ES de MX Technology.
Nous allons réaliser quelques tests en utilisant, dans un premier temps, deux logiciels permettant d’évaluer les performances théoriques :
- CrystalDiskMark v3.0.3
- HD Tune Pro v5.50

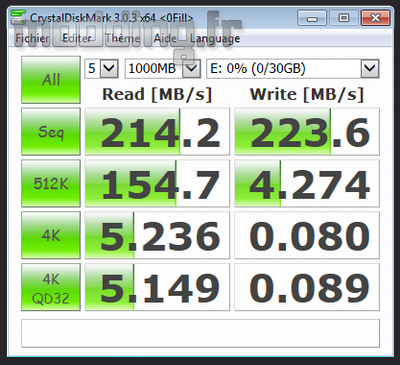

CrystalDiskMark sur ECU01
CrystalDiskMark sur carte mère
HD Tune Pro sur ECU01
HD Tune Pro sur carte mère
En comparant les résultats avec ceux du test de la clé MX-ES branchée sur un des ports USB 3.0 de la carte mère MSI, nous ne pouvons que constater une amélioration des débits que ce soit en écriture ou en lecture.
Sur le logiciel HD Tune Pro, nous constatons aussi une amélioration de la stabilité du taux de transfert ainsi qu’une amélioration du temps d’accès.
La carte ECU01 prend en charge la technologie UASP (USB Attached SCSI Protocol) qui améliore les performances. Pour ceux qui ne bénéficie pas de ce protocole, Silverstone inclus une fonction “Turbo Boost” qui engendre des performances similaires.
Sur le CD, nous avons cette fonction. On clique sur “Turbo Boost”.
Le logiciel analyse les appareils branchés sur chacun des deux ports internes de la carte.
En fonction de l’appareil, nous avons ou non le choix du protocole. Ici seul le Turbo Mode est applicable.
Reprenons les tests avec cette fonction activée.
CrystalDiskMark sur ECU01 “Turbo Boost”
HD Tune Pro sur ECU01 “Turbo Boost”
Peu de retentissement sur la clé MX-ES, mais nous avons quand même une amélioration des débits max notamment sous HD Tune Pro.
Apres ces tests théoriques qui nous renseignent plus sur le coté « performance maximal », il est intéressant de savoir comment se comporte la clé branchée sur la carte ECU01 avec plusieurs types de dossiers.
Nous allons soumettre la copie de fichiers de différentes tailles :
- Dossier ISO avec un fichier unique de 6710 Mo
- Dossier Vidéo avec 4 fichiers totalisant 5525 Mo
- Dossier Photo avec 300 fichiers totalisant 1351 Mo
- Dossier Divers avec 2700 fichiers totalisant 1064 Mo
Nous effectuons le test en écriture avec une copie de chaque dossier sur la clé à partir d’un SSD. Nous comparons ainsi les résultats avec ceux de la clé branchée directement sur un des ports USB 3.0 de la carte mère.

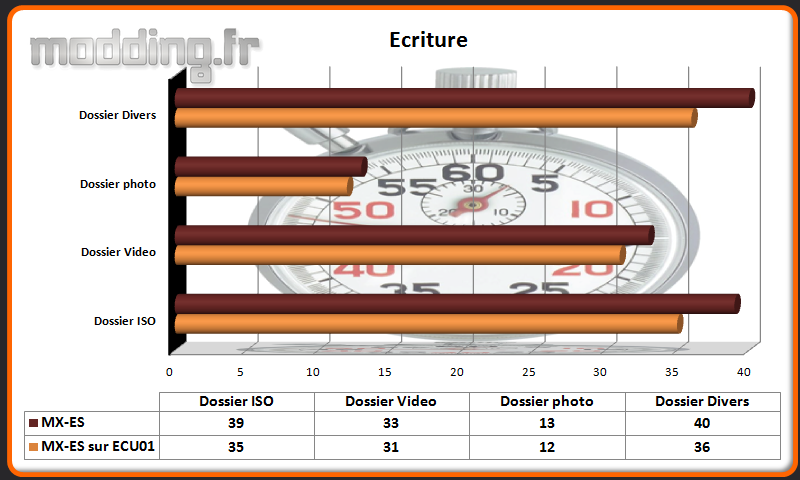

Test en écriture en secondes
Test en écriture en Mo/s
Le test pratique en écriture confirme l’amélioration des performances constatée sur les tests théoriques.
