Les caractéristiques :
Le carton reste simple avec ce fond couleur beige sur lequel est imprimé le schéma du Core P90 accueillant une config équipée d’un watercooling complet.
Nous avons le logo Thermaltake en haut à gauche, le nom du modèle ainsi que le logo “Tt LCS certified” cher à la marque prennent place aux coté du boitier.
Nous retrouvons au dos du carton, le boitier en vue éclatée qui permet d’apprécier les différents éléments qui le composent.
Sur le coté, nous trouvons les spécifications sous forme de tableau.
Le coté opposé affiche les différentes caractéristiques du Core P90 avec une traduction en plusieurs langues dont le français.
Sous une boite en carton regroupant les différents accessoires du boitier, nous avons le châssis emballé dans un film en plastique transparent afin de le mettre à l’abri de la poussière.
Ses extrémités sont englobées par des cales en polystyrène afin de protéger le Core P90 des aléas du transport.
Au fond du carton, nous avons les deux panneaux en verre trempé. Une plaque en mousse expansé sépare les deux plateaux et l’ensemble est pris en charge par d’épaisses cales en polystyrène qui se glissent au niveau des 4 coins.
Il serait plus rassurant d’avoir le fond du carton doublé afin de garantir encore plus l’intégrité des panneaux en verre.
La boite en carton qui est placé au-dessus de tout ce petit monde, renferme donc le bundle ainsi que les divers accessoires du châssis.
Comme toute la gamme Core Px, le Core P90 est aussi présenté en pièces détachées… Nous allons donc devoir assembler le boitier avant de pouvoir installer la config.
Nous qui avions l’habitude de vous présenter une section démontage, voici un aspect qui bouscule quelque peu notre plan rédactionnel!!!
Tous les accessoires prennent place dans différents sachets zippés.
Nous avons le guide de montage.
Les schémas prennent une bonne place et sont très explicites.
La marque n’apporte aucune traduction des différents intitulés mais certains schémas s’accompagnent de légendes qui elles sont bien traduites notamment en français.
On peut télécharger le guide de montage sur le site de Thermaltake.
Coté bundle à proprement dit, nous avons un petit lot de colliers Serflex.
On trouve même un beeper…—…
L’outil facilitant l’installation des entretoises.
Celles-ci sont d’ores et déjà en place sur le châssis au niveau des points de fixation du format ATX.
La visserie est repartie dans des sachets individuels.
8 vis M3 x 5 mm dotées d’une tête fraisée servent à fixer les unités de stockage 2.5″ au niveau des supports internes.
12 vis M3 x 7 mm participe à la fixation des SSD sur leur support dédié.
Oups… 2 d’entre elles ont leur pas de vis quelque peu lissé…
Nous avons pas moins de 45 vis UNC-6.32.
Elles vont notamment servir lors de la fixation des différents accessoires du core P90 et l’installation de la carte mère.
Comme dit plus haut, le châssis du Core P90 est donc livré nu…
Avant d’installer la config, il faut donc assembler les différents accessoires qui prennent place dans cette large boite en carton.
Nous avons deux supports pour disque dur 3.5″ qui présentent aussi des points de fixation pour la mise en place d’une unité de stockage 2.5″.
Chacun de ces supports est livré avec un sachet contenant 4 vis à main.
3 supports sont dédiés aux SSD.
Chacun d’eux est accompagné d’une vis à main.
Nous verrons par la suite la façon de fixer l’unité de stockage sur ces différents supports et leur place au sein du Core P90.

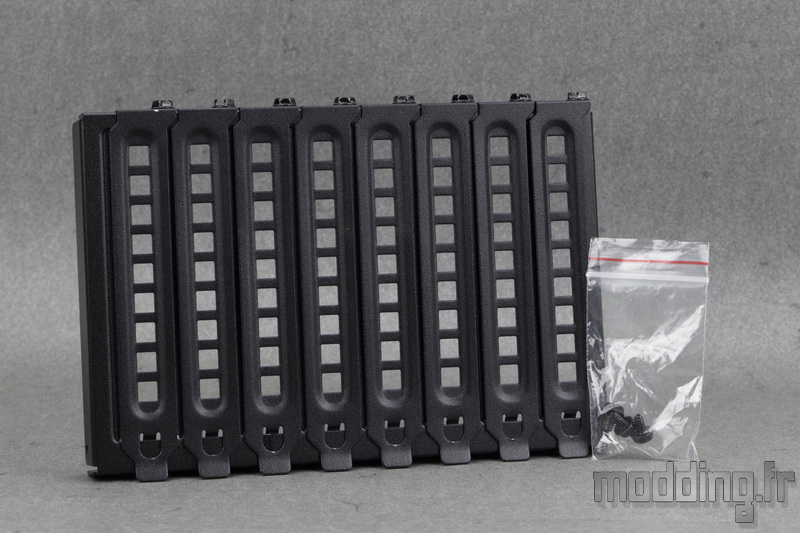

La structure des équerres PCI qui sont au nombre de 8.
Elles sont fixées par une vis classique UNC-6.32.
Le Core P90 propose deux façons d’installer la ou les cartes graphiques.
Nous avons la méthode classique en fixant la carte directement sur la carte mère et du coup la structure des équerres est vissée sur le châssis.
Ou nous déportons la carte graphique pour qu’elle se présente dans un plan vertical avec sa face ventilée orientée vers le panneau en verre trempé.
Dans ce cas, la structure des équerres est elle aussi déportée et vient prendre place sur ce support qui lui sera fixé sur le châssis.
Le Core P90 ne limite pas ce concept à une seule carte graphique comme c’est généralement le cas dans les boîtiers. De ce fait, Thermaltake fournit deux supports afin de fixer le Riser qui assure la connexion de la carte graphique au port PCIe de la carte mère.
La marque fournit un Riser… Il faut compter une trentaine d’euros pour s’approprier un second exemplaire afin de passer en multi GPU.
Le support de l’alimentation composé de deux pièces en acier avec la plaque arrière et un arceau qui conforte la fixation du bloc dans sa partie avant.
Le support dédié au watercooling sur lequel nous allons pouvoir fixer le combo pompe/réservoir.

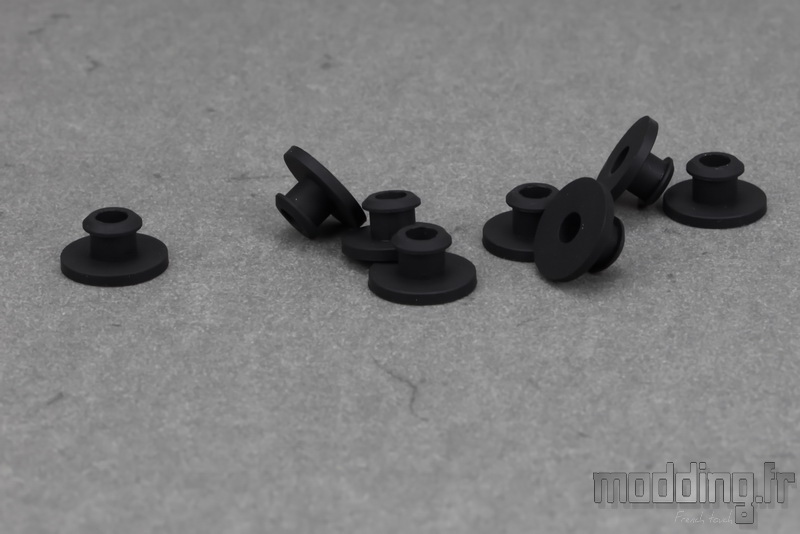

8 rondelles en caoutchouc vont venir s’insérer au niveau de la jonction entre le châssis et les supports des panneaux en verre trempé…
… Tandis que des silentblocs prendront place au sein des points de fixation de chaque vitre.
Nous avons les deux large pieds du boitier.
Ils mesurent 260 mm sur 52 mm.
Le carénage est en plastique tandis que…
… La structure est en acier pour supporter le poids du Core P90.
Ils sont dotés à leurs extrémités de patins en caoutchouc qui assurent une bonne adhérence au sol tout en préservant la transmission des vibrations.
Nous avons deux autres pièces en plastique qui vont venir soulager le poids des deux panneaux en verre trempé et éviter que le Core P90 ne vienne basculer en avant.
En général le Core P90 se place en position debout, mais Thermaltake nous donne aussi la possibilité de poser le boitier à plat à même le sol.
Dans ce cas, ce sont ces 4 plots de forme conique qui prendront place au dos du châssis.
En matière plastique, ils surélèvent le boitier d’une vingtaine de millimètres.
Sur la face externe des cales en polystyrène sont rangés les supports des panneaux en verre du Core P90.
Nous avons 8 supports en acier chromé de 200 mm de long dotés d’un diamètre de 18 mm.
On trouve une vis noire à l’une des extrémités pour fixer la colonnette sur le châssis.
L’autre extrémité se dévisse afin de prendre en charge la vitre au niveau de ses points de fixation.
Voici les deux panneaux en verre trempé de 5 mm d’épaisseur.
Ils mesurent 570 mm sur 365 mm.
Le verre arbore un aspect fumé doté d’une teinte tirant sur le gris.
Les spécifications :
| Matériau |
Acier (SPCC), Verre trempé |
| Façade |
N/A |
| Couleur extérieure |
Noir |
| Couleur intérieure |
Noir |
| Porte vitrée |
2 panneaux en verre trempé de 5 mm d’épaisseur |
| Dimensions (L x H x P) |
470 x 615 x 470 mm |
| Dimensions vitre |
570 x 365 mm |
| Poids |
17.2 kg |
| Taille maximum de la carte graphique |
320 mm |
| Hauteur maximale ventirad |
180 mm |
| Profondeur maximale alimentation |
220 mm |
| Format(s) |
ATX, Micro ATX, mini ITX |
| Port d’extension |
8 |
| Plaque amovible |
Non |
| Ouverture ventirad CPU |
Oui |
| Baie 3.5’’ |
4 |
| Baie 2.5’’ |
3 (+ 4 commune baie 3.5’’) |
| Baie 5.25’’ |
N/A |
| Baie modulable |
Support |
| Fixation sans outils |
Oui (3.5 ‘’) |
| Cage pour HDD |
N/A |
| HDD orienté(s) à 90° |
N/A |
| Nombre de ventilateurs fournis |
0 |
| Ventilateurs fournis |
N/A |
| Emplacements ventilateurs |
3 x 140 ou 4 x 120 |
| Emplacements radiateurs max |
420 ou 480 |
| Filtre anti-poussière |
N/A |
| Connexions entrées / sorties |
2 x USB 3.0 / 2 x USB 2.0 / 2 x Audio |
| Liaison USB 3.0 / Carte mère |
Rallonge interne 20 broches |
