[TEST] Dark Base Pro 900 rev.2 de Bequiet!

Démontage :

Nous allons reprendre, en partie, quelques notions de démontage vu dans la section précédente…

La façade est maintenue au châssis par 4 clips, sous forme de languette, sur chacun de ses bords.
Il faut d’abord retirer le tiroir filtre de la base du boitier.
Ensuite nous appuyons sur chacune des pattes vers l’intérieur du châssis tout en tirant la façade vers soi.

Seule la porte est recouverte d’une plaque en aluminium, le reste de l’armature est en plastique ABS.
Nous apercevons les vis qui se chargent de fixer les deux structures aimantés disposées sur le bord interne de la façade.
Les grilles Mesh sont dotées d’extensions qui s’insèrent dans la structure plastique.
Il suffit alors de déplier les pattes pour libérer les grilles si jamais il nous prend l’envie de les repeindre…

La baie 5.25″ est bien sûr amovible.
4 petites vis à tête fraisée sont reparties sur la paroi avant du chassis.
Mais…

… Mais il faut aussi retirer le Top pour accéder aux deux autres vis…

… Cependant, il faut aussi déposer le panneau des connectiques, maintenu par 4 vis, pour enfin localiser ces deux vis restantes et pouvoir démonter la baie 5.25″.

On note au passage les composants spécifiques du port USB de charge rapide.

Ce dernier ne sert d’ailleurs qu’à recharger des appareils mobiles, vu l’absence d’un quelconque câble USB interne.
On visualise le PCB du chargeur par induction.

On retire les deux ventilateurs et nous remarquons la forme oblongue des points de fixation.
Cela permet d’ajuster la hauteur des ventilateurs voire du radiateur.
En l’état, le Dark Base Pro 900 rev.2 peut accueillir deux ventilateurs en 120 mm ou en 140 mm.

Une fois que la baie 5.25″ est démontée, la place est libre pour…

… Mettre en place l’extension spécifique incluse dans le bundle.
Ainsi on augmente la capacité d’accueil du boitier à 3 ventilateurs en 120 mm ou en 140 mm.
Du coté Watercooling, nous pouvons positionner un radiateur 360 voire 420.

A l’instar de la façade, la fixation du Top est assurée par 4 clips sous forme de languette sur chacun de ses bords.
Cette fois-ci, pour libérer le Top, il faut appuyer sur les pattes vers l’extérieur du boitier tout en soulevant le carénage.
Le haut du châssis révèle une multitude de points de fixation de forme oblongue!!!
Nous pouvons caser jusqu’à 4 ventilateurs en 120 mm ou 3 ventilateurs en 140 mm voire même 1 à 2 ventilateurs en 180 mm (en fonction de la présence de la baie 5.25″).
Coté Watercooling, un radiateur 360 ou 420 peut prendre place à ce niveau. On oublie cependant le 480 qui reste trop grand pour se loger dans ce châssis.

La face interne du Top est recouvert d’une isolation acoustique.

On retrouve les ouïes d’aération, spécifiques à la marque, placées dans la partie arrière du carénage.

En regard des grilles Mesh, nous avons d’autres ouvertures qui sont cependant recouvertes en grande partie par une structure en plastique.

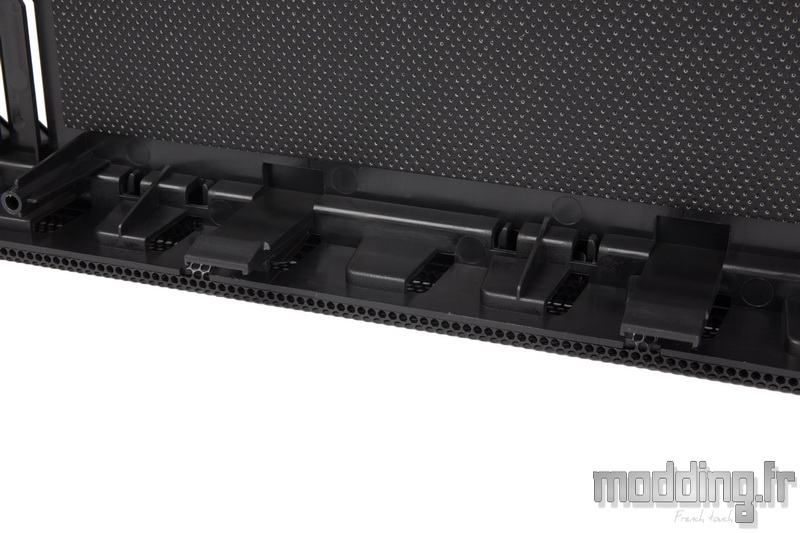

Juste au-dessus, nous notons la présence d’une série de duos de clips en plastique…

… Ils assurent la fixation de l’insert reprenant la couleur de la version du Dark Base Pro 900 rev.2 : noir, orange ou gris.
Si jamais on désire pousser la personnalisation un cran au-dessus… Seulement realisable avec la version noire voir grise (Silver) car la version orange se caractérise aussi par ses caoutchoucs qui reprennent cette couleur chère à la marque.
Marier du orange avec une toute autre couleur que le noir risque de piquer…
Les grilles Mesh sont aussi amovibles comme sur la façade.

Nous retirons le cache alimentation, après avoir retiré au préalable ses 4 vis de fixation (voir la section précédente).

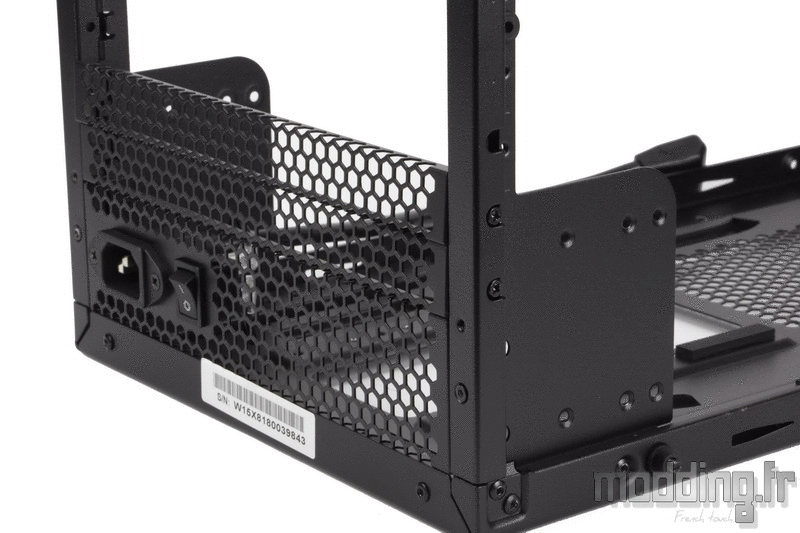

Le support du bloc d’alimentation est principalement fixée au châssis par le biais de deux petites vis à tête fraisée sur l’extension en acier issu du coin inférieur du châssis.

Les 4 autres points de fixation ont une forme spécifique qui évite d’avoir à enlever les 4 autres vis pour déposer le support.
Ces vis sont dotées d’un épaulement qui prend en charge l’épaisseur de la structure en acier du support, cependant il est fort possible qu’il faille légèrement les desserrer pour rendre un peu plus de liberté au support.

Ces 4 vis prennent place sur deux rails qui disposent de plusieurs points de fixation.
De part ce principe, nous pouvons +/- avancer le support en fonction de la profondeur du bloc ou de l’espace que l’on veut libérer à l’arrière.
On n’a d’ailleurs pas trop réussi à comprendre l’intérêt de la chose… Pourquoi vouloir rapprocher le bloc d’alimentation vers l’avant du boitier ?… Alors que la position la plus en arrière ne gêne en rien le câble du déport de la prise secteur, ni la descente du plateau de la carte mère…
On note au passage la présence d’une fine bande de mousse qui vient s’intercaler entre la structure et la partie arrière du bloc d’alimentation.

Dans la partie antérieure du boitier, nous avons la double cage HDD.

La base du châssis dispose d’un emplacement pour deux ventilateur en 120 mm ou 140 mm.
Si on ne veut pas empiéter sur l’emplacement proche de l’alimentation, la profondeur du bloc doit être égale ou inférieure à 150 mm. C’est encore là où on continue à se poser la question sur le fait de pouvoir ajuster la position du support d’alimentation…
Nous n’avons pas besoin de retirer la cage HDD pour placer un ventilateur sous celle-ci.

La base du boitier est fixée au châssis par une vis sur chacun de ses bords et des encoches faisant partie intégrante de la structure en plastique.
Une fois les deux vis retirées, on glisse le châssis vers l’avant pour le dégager de ces encoches.

On découvre pas mal de place au niveau de la base du boitier, comme si cela s’apparentait à un compartiment “secret”.
Deux renforts viennent soutenir la structure en acier de la paroi inférieure du châssis.
Nous avons une distance d’environ 40 mm entre la paroi du châssis et celle du carénage.

A l’instar du Top, les ouvertures en regard des grilles Mesh sont en grande partie recouvertes par une structure en plastique.
On retrouve les clips assurant la fixation de l’insert affublé de la couleur de la version du Dark Base Pro 900 rev.2.

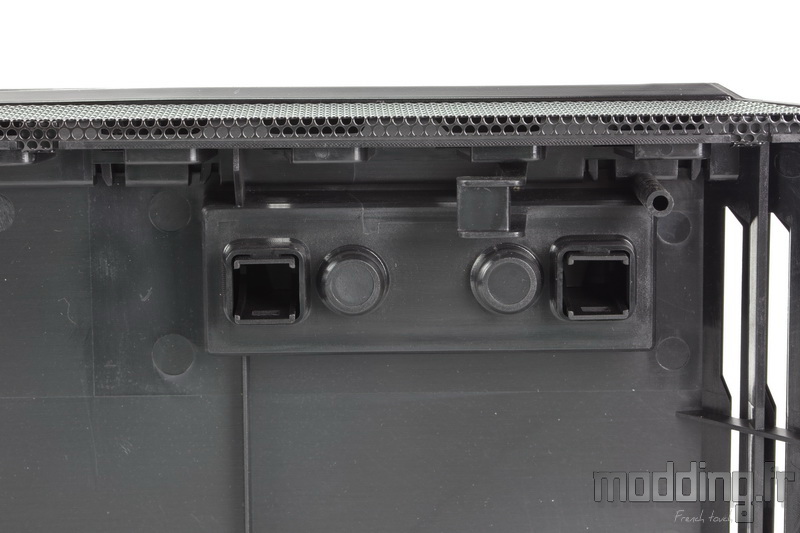

Aux quatre coins, nous avons le système de fixation des pieds du boitier.

Point de vis mais un jeu de deux clips assurant donc le maintien des pieds.

Tout comme la grille en regard de l’emplacement du bloc d’alimentation, une étroite plaque amovible prend place sur la partie haute de la paroi arrière du châssis.
Nous avons vu qu’il est possible d’ajuster la hauteur du plateau de la carte mère, cependant sa position la plus haute ne nécessite pas la dépose de cette plaque…???
On en déduit que le R&D bequiet! nous propose d’intervertir cette plaque pleine contre une des deux grilles étroites du bas afin d’optimiser le flux d’air dans la partie haute du châssis.

La baie 5.25″.

La grille qui embarque le déport de la prise secteur.

Les 2 autres grilles arrières qui jouent un rôle dans le système d’ajustement en hauteur du plateau de la carte mère.

La plaque arrière pleine.

Le support du bloc d’alimentation.

La double cage HDD qui peut accueillir deux disques durs 3.5″ ou deux unités 2.5″.
Les vis à main restent solidaires de la structure en acier.

Le panneau HDD.
On remarque que les montants n’ont pas la même largeur… De plus le bord le plus large dispose de points de fixation supplémentaires…???
Sans avoir à passer le boitier dans sa configuration Reverse ATX, on peut tout de même retourner le panneau HDD. Cela rapproche les cages de l’avant du boitier mais la raison essentielle est d’agrandir le plateau de la carte mère pour accueillir un format E-ATX ou XL-ATX.
De ce fait la rangée supplémentaire de point de fixation permet de mettre en place les entretoises spécifiques à ce genre de carte mère plus large que la moyenne. Les trois entretoises incluses dans le bundle sont plus longues car le bord du panneau HDD est en retrait par rapport au plateau de la carte mère. De plus nous avons plusieurs points de fixation pour suivre l’ajustement en hauteur du plateau, le panneau HDD restant fixe.
On note la symétrie des emplacements de cages HDD avec des emplacements plus larges à chaque extrémité afin d’accueillir la double cage HDD en fonction de son orientation…

… Du coup l’emplacement qui reste libre peut être occulté par le cache adéquat inclus dans le bundle en l’absence de la baie 5.25″.

Le plateau de la carte mère.
On distingue les passages de câbles positionnés sur les replis à 180° des bords supérieur et inférieur.
Ces replis permettent d’augmenter la rigidité du plateau qui, sans leur présence, partirait en vrille une fois déposé.

La vue interne du cache alimentation.
On visualise bien la symétrie avec comme axe central l’emplacement pour SSD.

La centrale de commande interne du Dark Base Pro 900 rev.2 s’apparente à celle du Dark Base 700 et est plus complète que celle du Dark Base Pro 900.
Nous avons deux parties au sein de ce PCB :

La partie Hub PWM :

Dans le coin en haut à gauche nous avons la prise du câble PWM que l’on branche sur une des prises PWM de la carte mère (assurant le mode Auto du Rheobus).
Sur le bord droit nous avons une première série de quatre prises 4-pins (Fan Rail One).
En face, sur le bord gauche, nous avons une seconde série de quatre prises 4-pins (Fan Rail Two)
Entre ces deux rails, nous avons deux interrupteurs pour chacun des rails avec deux positions : Perf et Silent
Sous le Fan Rail One, nous avons la prise RT1 sur laquelle se connecte le câble issu du rheobus.

Ainsi nous deux possibilités pour contrôler l’ensemble des ventilateurs branchés sur ce Hub par le biais du curseur placé au-dessus des caches de la baie 5.25″.

Mode automatique : le Hub utilise le signal PWM de la carte mère. Le curseur du rheobus doit être positionné le plus à gauche (position 0). Il faut bien sûr que le câble de la prise PWM de la centrale de commande soit branché sur l’une des prises PWM de la carte mère.
Mode manuel : Dés que le curseur du rheobus est déplacé vers la droite, le signal PWM est ignoré. Le curseur se comporte comme un potentiomètre et la vitesse des ventilateurs est réglée manuellement dans une plage continue. Cette plage est définie en fonction de la position de l’interrupteur de chaque rail.
Le mode “Perf” propose une plage s’étalant de 800 à 1600 tr/min alors que le mode “Silent” propose une plage allant de 400 à 1040 tr/min. Cela en prenant en compte la vitesse des SilentWings 3.
En ramenant le curseur à zéro sur la gauche, le signal PWM reprend la main et ce sur les deux rails de ventilation.
A noter que le curseur ne dispose pas de cran d’arrêt.

La partie contrôleur RGB :

Sous la prise RT1, nous avons la prise GK sur la quelle se branche le câble issu du bouton de contrôle RGB positionné sur le panneau des connectiques du boitier.
Dessous prend place la prise d’alimentation du PCB gérant la centrale de commande sur lequel se branche un câble doté d’une prise Sata.
Dans le coin en bas à droite, nous avons la prise pour le chargeur QI (à induction).
Suivent “Led 1″ et “Led 2″, prises sur lesquelles nous connectons les bandes de LEDs RGB incluses dans le bundle.
“RGB Header” est une prise pour bande de LEDs externe avec de gauche à droite : B, R, G et +12 V (24 W maximum).
“PC-RGB-In” : Connecteur à relier au Header Led à la carte mère afin que le logiciel de la carte mère, disposant de cette technologie, prenne le contrôle des différentes bandes de LEDs branchées sur cette centrale.

Si cette dernière prise est branchée, il faut appuyer sur le bouton de contrôle RGB du panneau avant du boitier pendant environ 3 secondes pour que le système donne la main au logiciel de la carte mère : mode “Synchronisé”.
Si cette prise reste libre, nous restons en mode “Manuel”. Le système propose une série de 6 couleurs : Blanc, Rouge, Vert, Bleu, Orange et Violet.
On passe d’une couleur à l’autre par une simple pression sur le bouton de commande RGB.
Nous avons un effet respirant pour chacune de ces couleurs qui s’intercale entre chaque effet statique. La pression suivante passe sur un effet Arc-En-Ciel respirant et on finit pas désactiver l’éclairage avant de relancer la boucle.

Le filtre inférieur.

Les trois ventilateurs SilentWings 3.
Alors que les SilentWings 3 de la première version du Dark Base Pro 900 sont dotés d’une vitesse maximale de 1000 tr/min, sur ce boitier bequiet! augmente cette vitesse maximale à 1600 tr/min.
Cela souffle nettement plus mais, forcement le niveau sonore ne peut que suivre. Cependant la plage PWM dispose du coup d’une plus large plage car la vitesse minimale reste à 400 tr/min.
De plus, nous venons de voir que le Hub PWM dispose de deux modes ce que n’avait pas le Hub de la première version. Le mode “Silent” configure le SilentWings 3 comme étant identique à celui du Dark Base Pro 900 premier du nom.
