La carte graphique :
La GTX 970 Gaming 4G est bien à l’abri dans son emballage, enfouie dans un écrin en mousse expansée de couleur grise la mettant bien à l’abri des aléas du transport.

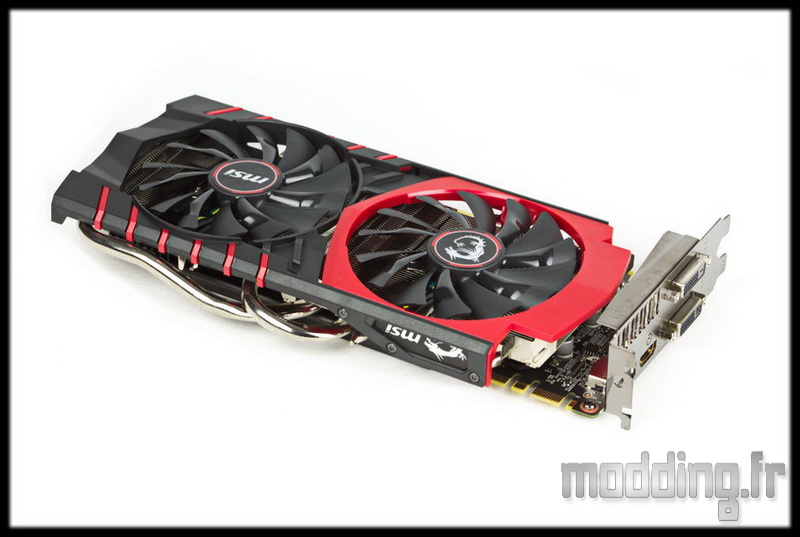

La carte graphique arbore un refroidissement avec deux ventilateurs de type axial de 100 mm de diamètre annonçant la version V de son système de refroidissement Twin Frozr.
Notre attention se porte, dans un premier temps, sur cette autocollant portant la mention ZeroFrozr.
“Fans not spinning? Don’t worry!” be happy… il s’agit d’un refroidissement hybride où la ventilation s’arrête lorsque le GPU n’est pas en pleine charge.
Les ventilateurs se déclenchent à partir d’un certain niveau de température.
La carte mesure 269 mm de long sur 141 mm de large avec une épaisseur totale de 35 mm. Elle occupe ainsi deux slots.
Elle pèse 814g.
Le carénage du système de refroidissement est en plastique et adopte les couleurs de la série Gaming, à savoir le rouge et noir. Le logo du dragon ainsi que les lettres MSI sont apposés sur chacun des ventilateurs.
Le dos de la carte n’est pas equipé de backplate.
Nous découvrons un PCB de couleur noire.
Une des vis qui maintient le radiateur sur le GPU est recouverte de la pastille qui déplaît à tout passionnés de watercooling puisqu’elle exhibe la mention “Waranty void if removed”…
D’autant plus que la marque EK dispose dans son catalogue un waterblock full cover dédié à cette carte graphique.
La carte embarque 4 Go de mémoire GDDR5 de la marque Hynix.
Tout comme les contacts PCIe et SLI, les sorties vidéos sont pourvues de capuchons de protection bleutés…
En plus de la petite grille d’aération, la carte compte une sortie DVI-I, une sortie DVI-D, un port HDMI (1.4a) et un Display Port (1.2).
On revient sur le carénage en plastique noir et rouge.
Sur la partie noire, on note la présence de plusieurs embouts rouges sertis tels les griffes du dragon.
Nous apercevons trois caloducs émergeant de la base du radiateurs et plongeant dans les ailettes dudit radiateur.
C’est en fait pas moins de 4 gros caloducs qui serpentent à l’intérieur du système de refroidissement.
En bout du PCB, nous avons la prise dédiée aux ventilateurs ainsi qu’à un rétro-éclairage.
Le radiateur prend toute la longueur de la carte optimisant ainsi le refroidissement.
Sur l’autre bord de la GTX 970, nous retrouvons les griffes rouges présentes sur le carénage.
L’alimentation dispose de deux prises dont une à 8 broches et l’autre à 6 broches.
Le système des caloducs profite de toute la surface du radiateur et ainsi du flux d’air engendré par les deux ventilateurs.
MSI baptise l’architecture de ses caloducs : SuperSU de part la forme qu’adoptent lesdits caloducs en U ou en S au sein du radiateur.
De plus, en passant par la base, ils sont en contact direct avec le die du GPU pour un refroidissement optimal de ce dernier.
Sur le bord opposé à la prise PCIe, nous avons une petite fenêtre contenant, sur fond noir, le dragon ainsi que les lettres MSI de couleur blanche.
Le tout sera rétroéclairé lorsque la carte sera sous tension.
Les deux ventilateurs du Twin Frozr V sont de type axial, le flux d’air est dirigé vers les ailettes du radiateur. Les autres composants de la carte dont les étages d’alimentation profitent aussi de ce flux d’air.
Ces derniers sont pourvus de radiateurs en aluminium.
Ces ventilateurs sont munis de pales spécifiques. Elles se distinguent par leur aspect bi-tons mat et brillant.
Leur design baptisé Torx Fan, permet d’optimiser le flux d’air tant au niveau performance que niveau sonore.
MSI annonce ainsi une diminution de 5% du bruit et 10° de moins par rapport à la solution Twin Frozr IV adavanced.
Nous n’avons plus à faire à un seul dragon….
La solution hybride Zero Frozr est très sympathique! une carte totalement inaudible, au repos en tout cas!
Mais qu’en est il au niveau des températures? c’est ce que nous allons voir en testant cette GTX 970 Gaming 4 G.
Deux slots, une ventilation maîtrisée qui accompagne une carte overclockée d’usine avec une fréquence GPU à 1114 Mhz au lieu des 1050 Mhz de la référence Nvidia.
La fréquence mémoire n’a pas été modifiée.
