Montage :
On commence par le montage du disque dur 3.5″.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle. Ces dernières sont spécifiques au montage sur silentbloc évitant de brider leur travail même en ayant bien serrer la vis.
Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Les vis sont de type M3.
Par contre on se passe de la quatrième vis qui n’est pas assez longue pour composer avec le silentbloc en place.
Le fait de retirer ce dernier se révèle inutile de par la conception des points de fixation emboutis à même l’acier du tiroir.
D’ailleurs de par l’absence de silentbloc à ce niveau, on évite de monter des disques durs 2.5″.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et à enclencher le système de fermeture.
On remet aussi les vis sur le coté de la cage ou pas….
On réfléchit bien à ne pas oublier un autre disque dur avant de remettre la façade en place….
Sur le NEW ARK 90, la conception de la cage fait que les unités ne sont, du coup, pas tournées à 90°.
De ce fait, c’est au fond du cache alimentation qu’il faut aller chercher les différents branchements.
Pourquoi ne pas faire dans le classique comme dans le DuKase Liquid…

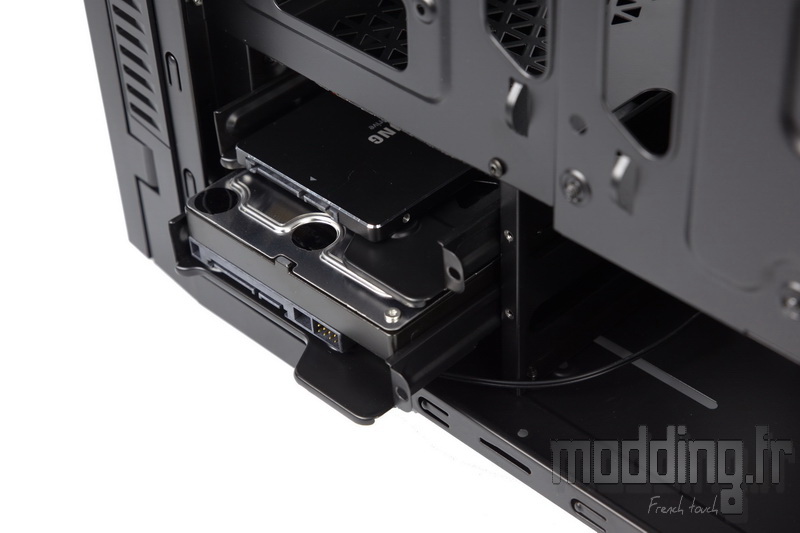

D’un coté, nous avons une cage HDD qui est en continuité avec le cache alimentation et que l’on peut retirer si on veut profiter de l’espace ainsi libéré.
D’un autre coté, nous avons le support latérale pour trois ventilateurs qui descend jusqu’en bas du boitier.
L’un dans l’autre, si DeepCool tient à garder la possibilité d’intégrer une cage HDD, cela reste la seule solution envisageable.
En ce qui concerne les SSD, le NEW ARK 90 dispose de trois supports spécifiques.
La fixation se fait par en dessous avec 4 vis M3.
Un emplacement est positionné sur la paroi supérieure du cache alimentation.
Les deux autres se situent sous l’accès à l’arrière du Socket du côté des coulisses.
Pas de problème d’installation en ce qui concerne le bloc d’alimentation.
La cage HDD étant placée bien en avant, nous avons assez de place pour facilement brancher les différents câbles.
Certes, le logo de notre HX750 ne tombe pas spécialement au niveau de la fenêtre du cache….
A nous alors de rajouter notre petite touche à ce niveau 😉
Vu que le NEW ARK 90 accepte des cartes mères au format E-ATX, pas de soucis pour notre format ATX, il y a de la place partout autour.
Le passage du câble CPU est bien assez libre pour glisser ledit câble et le brancher tranquillement.
Les autres ouvertures sont nettement imposantes pour glisser tout un tas de câbles même si ils ne sont pas bien nombreux à ce niveau.
Du coup, la présence de grommet est plutôt sympathique.
La place disponible au-dessus de la carte mère est mesurée à 80 mm avant de buter contre les dissipateurs des barrettes mémoire.
Ensuite cela dépend de la taille de ces dissipateurs et donc de la hauteur de nos barrettes, dans notre cas on passe juste devant et de ce fait nous bénéficions d’une clairance totale.

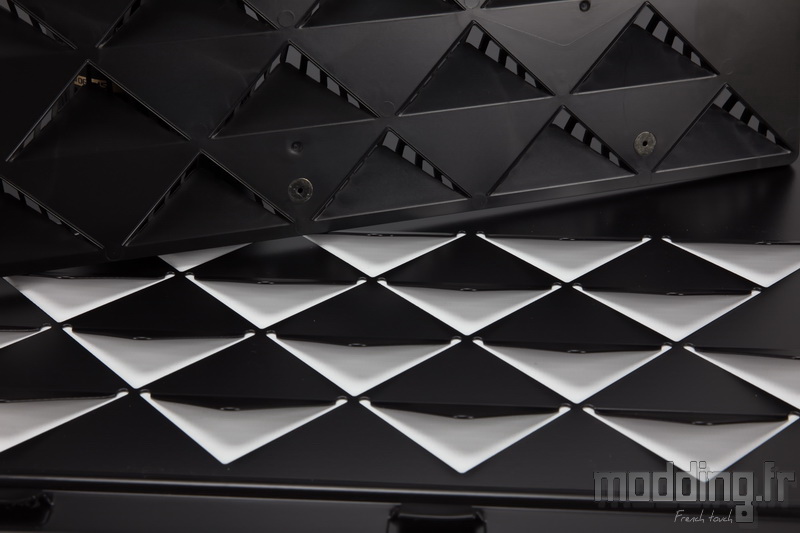

Il est à noter que nous ne pouvons pas passer la ventilation au-dessus de la paroi du châssis pour deux raisons : pas assez de place (23 mm) mais surtout par le fait que les ouïes d’aération se situent sur le coté de la structure plastique.
On aime aussi les 3 passages de câbles situés sur le cache alimentation juste sous la carte mère.
Ici aussi la présence des grommets est tout à fait appréciable.
L’accès à l’arrière du Socket est largement suffisant pour la mise en place du kit de fixation du Captain 280EX RGB.
On commence par monter les vis sur la backplate.
On l’installe ensuite au dos de la carte mère.

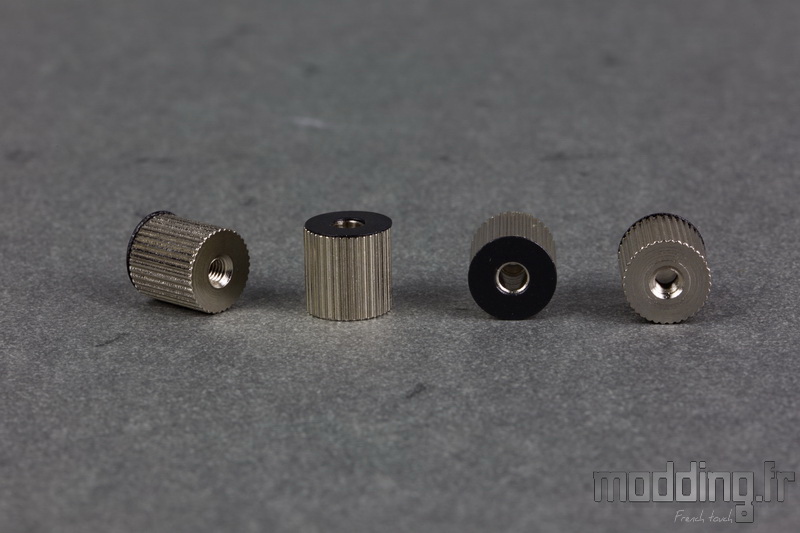

Nous mettons en place les entretoises en vérifiant que leur rondelle soit du coté du PCB de la carte mère. Le serrage se fait à la main.
On installe les supports de fixation dans le plan vertical… et seulement celui-ci.

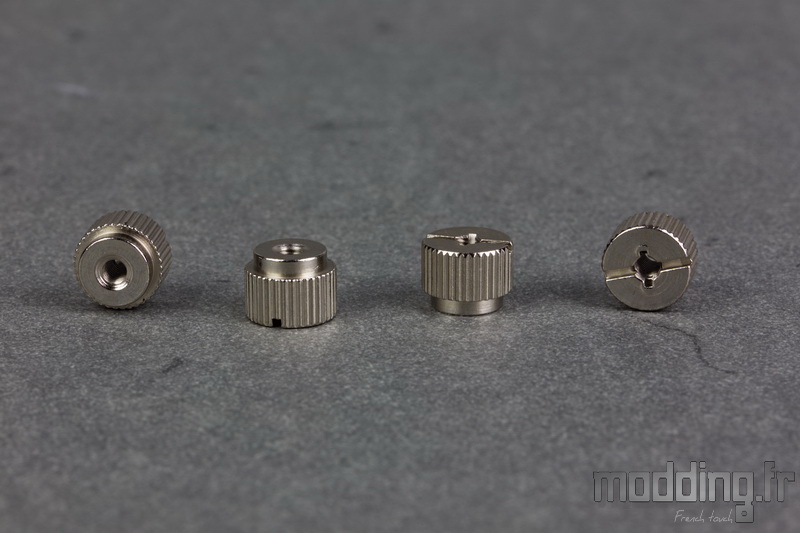

On assure la fixation de ces derniers par les boulons spécifiques que l’on peut serrer au tournevis cruciforme sans pour autant forcer.
“On installe les supports de fixation dans le plan vertical… et seulement celui-ci.”
Pourquoi seulement dans ce sens… car en fait la pompe ne peut se monter que dans cette orientation de par la longueur des tuyaux….
Fort heureusement les embouts à ce niveau sont rotatifs et les tuyaux bien souples pour ne pas être gêner par la hauteur de nos barrettes. Cela peut devenir un problème avec des barrettes dotées d’une hauteur plus conséquente.
Le NEW ARK 90 permet d’installer la carte graphique verticalement.
Dans le cas d’une config mono GPU, cela s’avère être un bon choix pour diverses raisons :
- D’un point de vue esthétique et de par la présence du panneau en verre, il est plus agréable de voir le coté ventilé de la carte graphique (du moins dans les versions custom).
- La distance avec la vitre est d’une bonne vingtaine de millimètres, donc pas de soucis de ventilation.
- Dans ce plan vertical, la carte souffre moins de son poids… son PCB vous en remerciera…
- La clairance à ce niveau ne dépend que de ce que l’on met à l’avant du châssis. En l’état actuel, nous avons jusqu’à 410 mm.
Le seul hic est qu’il faut se procurer le Riser….
Celui de DeepCool est spécifique au système de fixation intégré au cache alimentation.
Il s’agit du PEC 300 et sa base permet de supporter une bonne partie du poids de la carte graphique.
Il s’avère réellement dommage de ne pas l’inclure dans le bundle surtout vu le tarif du boitier.
On passe sur un branchement plus classique de la carte graphique directement sur la carte mère.
Mais……
Mais c’est quoi ce bazar !!!
On ne peut pas brancher la carte car elle tape sur les équerres verticales !!!! ou tout du moins le carénage de son système de ventilation…
Dans la section démontage, nous avions omis la possibilité de démonter la structure de des deux équerres verticales.
Elle est fixée à la paroi arrière du châssis par 4 vis.
Il s’avère nécessaire de retirer ces vis et d’au moins faire basculer la structure vers la cache alimentation afin de libérer l’espace au niveau du premier port PCIe.
Il faut carrément le retirer pour avoir l’accès libre aux autres ports PCIe et pour cela il faut ôter les équerres afin de pouvoir extraire leur support.

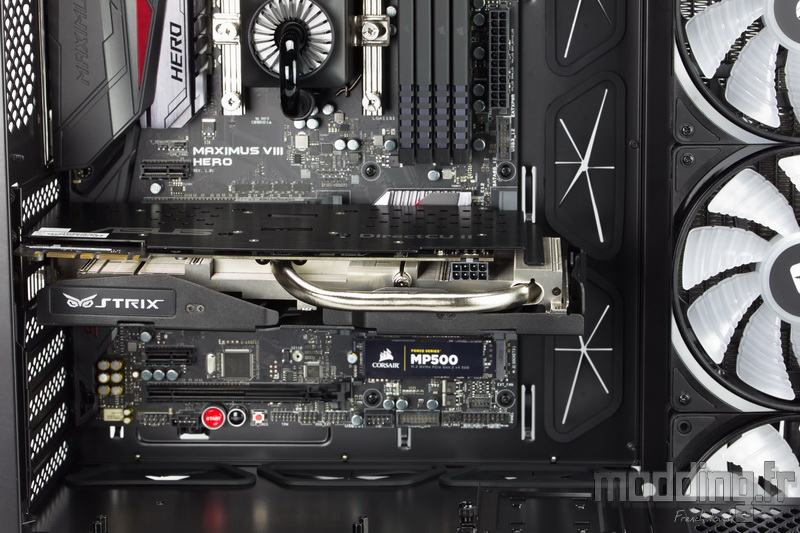

On s’exécute et on réussit à connecter la carte graphique sur la carte mère.
Mais à priori notre GTX 970 Strix n’est pas prête à s’arrêter en si bon chemin….
Son carénage de ventilation ne permet pas de remettre le support des équerres verticales en place….. Il manque 2-3 mm.
Du coup on ne peut que se résoudre qu’à mettre de coté le support en cause…
Pour avoir une notion en millimètre, notre carte mesure 140 mm de large. une carte graphique de 135 mm ou moins ne devrait pas poser de soucis.
Du coté de la longueur avec ses 280 mm, nous avons nettement moins de problème dans ce plan.
Il nous reste une quarantaine de millimètres avec de rentrer en contact avec les ventilateur du boitier.
En prenant la marge d’installation, la clairance totale est de 310 mm.
Les 25 mm de place disponible du coté des coulisses nous laissent tranquille pour ranger les différents câbles.
On manque de colliers Serflex mais au moins les nombreux et larges points d’attache nous facilitent le travail.
On évite toutefois de faire passer les câbles devant le radiateur pour ne pas obstruer le passage de l’air en direction des ouïes de la porte controlatérale, surtout qu’il faut aussi compter sur la présence de la structure plastique.
On branche les câbles du coté du compartiment principal.
Pour info, le NEW ARK 90 dispose d’une clairance record de 186 mm en ce qui concerne la mise en place d’un éventuel ventirad.
On replace le panneau en verre trempé sans trop insister sur le serrage des vis à main.
Il s’agit de ne pas brider le rôle des silentblocs.
Tout est bon!
Le style sobre du NEW ARK 90 va quelque peu modifier son look…
…. Une fois que le PC est allumé, la magie du rétroéclairage RGB opère.
Le réservoir se pare de mille feux !!!
L’indicateur de flux se distingue à peine mais on le voit virevolter au gré du passage du liquide.
De plus, la paroi reflète les motifs de la grille présente sur son support en les déformant quelque peu.
Des bulles subsistent dans la partie haute de la colonne.
Cela n’est pas sans nous rappeler les premiers systèmes d’éclairage néon à effet bulles.
Une deuxième zone d’éclairage se place au fond du canal de la partie haute du boitier.
Les trois autres zones d’éclairage prennent place à l’interieur du boitier.
Nous avons le logo Gamer Storm…
Le bloc de la pompe du Captain 280EX RGB au travers de ses ailettes.
Ainsi que l’ensemble des ventilateurs du NEW ARK 90.
C’est soirée Disco chez DeepCool !!! A fond les platines on va envoyer du lourd !
Le contrôleur RGB permet de faire varier l’intensité du rétroéclairage par une simple pression sur le bouton “Soleil” et ce sur 5 niveaux. Un appui long sur ce bouton met fin à la magie RGB.
Nous disposons d’un panel de 7 couleurs : Rouge, Vert, Bleu, Orange, Violet, bleu ciel et Blanc.
Chaque pression sur le bouton M permet de passer d’une couleur à l’autre.
Chaque couleur est dotée d’un mode statique et d’un mode cyclique. On peut alors interagir avec le bouton S pour modifier la vitesse d’exécution de l’effet “Breathe” et ce sur 5 niveaux.
Enfin nous avons deux modes “Rainbow” qui passe en revue les différentes couleurs avec une transition séquentielle ou en continue associée à un effet respirant.
