Montage :
Vu que nous avons une baie 5.25″, nous commençons par le montage d’un lecteur optique.
Au préalable nous devons retirer le cache, ceci se fait par l’interieur du boitier.
Nous insérons le lecteur dans son logement jusqu’à ce que ses trous de fixation coïncident avec ceux de la baie.
Pas besoin d’outil pour fixer le lecteur car nous disposons de vis à main de type M3 incluses dans le bundle.
Le lecteur au sein de la façade… On avait perdu l’habitude…
Nous passons sur les unités de stockage et notamment le disque dur 3.5″.
On retire le rack du boitier.
Nous glissons le disque dur de façon à avoir sa connectique du coté des vis à main (partie arrière du tiroir).
Nous devons faire coïncider les trous de fixation de l’unité de stockage avec ceux du rack au niveau des silentblocs.
Nous utilisons ensuite les vis adéquates UNC-6.32 (incluses dans le bundle) et un tournevis pour assurer la liaison entre le tiroir et le disque dur.
Chaque tiroir peut accueillir jusqu’à deux unités 2.5″.
Une unité par face.
En ce qui concerne la fixation, nous utilisons les vis M3 que l’on trouve dans le bundle.
Ne reste plus qu’à glisser le rack dans un des 5 logements et serrer les trois vis à mains pour assurer la fixation dudit rack.
Comme on peut le constater, le disque dur est bien pris en charge au niveau des silentblocs sans qu’il n’y ait un quelconque contact avec la structure métallique.
Pour les SSD nous pouvons aussi utiliser les deux supports spécifiques.
La fixation se fait par en dessous à l’aide des vis M3.
On positionne le support au dos du plateau de la carte mère.
Il est préférable de fixer le SSD avec sa connectique vers le bas.
Le montage de l’alimentation ne présente qu’un seul problème : l’absence de vis pour son montage…
En théorie, le bloc est vendu avec ses vis mais bon….. quelques vis supplémentaires UNC-6.32 dans le bundle du boitier n’auraient pas été un luxe.
Avec la présence des cages HDD, nous avons 210 mm de place disponible.
On glisse les différents câbles à travers les ouvertures dédiées.
Ainsi c’est de suite plus propre!
La mise en place de la carte mère ne pose pas de problème en soi.
L’entretoise du milieu présente une extension qui permet de centre la carte mère sur le plateau.
L’installation du câble CPU ne pose pas vraiment de soucis majeur sauf si vous avez de grosses mains et un ventirad imposant… auquel cas, il est préférable de le brancher au préalable sur la carte mère avant de fixer cette dernière.
Comme nous l’avons supposé dans les pages précédentes, notre carte mère au format ATX vient bien recouvrir la première rangée des ouvertures latérales…
Du coup il ne reste que l’ouverture placée à proximité de la baie 5.25″.
Les petites ouvertures positionnées sur le bord inférieur du plateau disparaissent aussi sous la carte mère.
On fait alors passer les câbles du boitier par les ouvertures présentes en avant du bloc d’alimentation.
Nous avons 45 mm de place disponible au niveau de l’emplacement des ventilateurs en 140 mm.
Du fait du décalage vers la porte latérale principale, l’emplacement en 120 bénéficie de plus de place, la limite étant liée à la hauteur des dissipateurs des barrettes mémoire.
Avec la présence des rack HDD, nous avons 280 mm de longueur disponible pour la carte graphique.
Cette longueur passe à 425 mm si aucun rack ne vient gêner la mise en place de la carte.

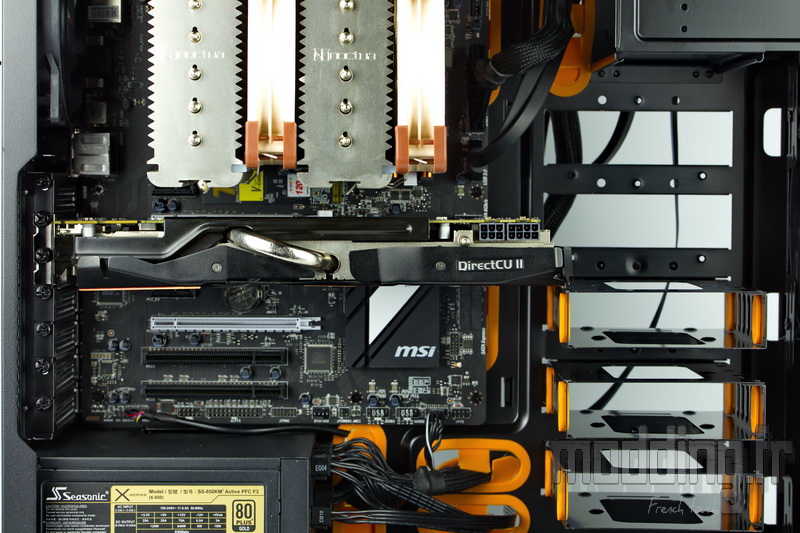

Pour le coup nous profitons de la présence du rack pour venir supporter la partie distale de notre R9 280X, ainsi elle n’a plus tendance à pencher…
Nous branchons les différents câbles.
Nous avons du passer le câble PCIe par l’une des ouvertures dédiée au rack HDD.
L’ouverture présente au niveau de la baie 5.25″ est placée trop haute pour la longueur de notre câble PCIe.
L’accès à l’arrière du Socket est optimal.
En ce qui concerne le rangement des câbles, les nombreux points d’ancrage et la présence des bandes Velcro facilitent grandement la tâche.
Du coté du ventirad, notre NH-D14 ne rentre pas en contact avec la vitre en verre trempé.
Nous avons 165 mm de place disponible.
Nous mettons en place la porte controlatérale ainsi que la vitre en verre trempé…
Une vitre qui nous permet d’avoir une “vue panoramique” sur notre config!
L’aspect teinté est assez léger ce qui laisse la possibilité de bien voir les différents composants, mais nul doute qu’un éclairage viendra sublimer l’ensemble.
