Démontage :
Nous avons vu que l’inversion du plateau de la carte mère implique le démontage de pas mal d’éléments du Silent Base 801.
Nous poussons plus loin ce démontage pour identifier toutes les pièces du boitier et voir ce qui reste du châssis une fois mis à nu.
La façade et le filtre avant sont retirées.
Nous avons démonté les deux ventilateurs avant.
A ce niveau le Silent Base 801 peut accueillir 3 ventilateurs en 120 mm ou en 140 mm.

Les points de fixations sont de forme oblongue, ce qui permet d’ajuster la hauteur des ventilateurs voire celle du radiateur.
Nous pouvons installer un radiateur 360 ou 420.

La ventilation puise son air extérieur passant à travers les différentes ouvertures placées sur le bord interne de la structure du carénage avant du boitier.

Ce dernier est fixé au châssis par 3 clips languette sur chacun de ses bords.
Il faut exercer une pression vers l’intérieur du châssis sur chaque languette tout en retirant le carénage.

Le carénage avant du Silent Base 801.

On découvre l’envers du décor au niveau des ouïes d’aération postées sur les bords latéraux juste derrière les grilles Mesh.
Comme on peut le voir, la taille des ouvertures n’est pas identique entre celles placées sous la grille et…

… Celles donnant vers les ventilateurs…
La marque crée volontairement un système de chicane.
D’après ce que l’on peut lire sur le site de bequiet!, cela permet de rediriger l’air entrant (jusque-là c’est logique.) tout en réduisant le bruit par deux fois!
Houla !!! C’est ce qu’on appelle : pousser le dialogue marketing… Ce n’est pas comme si nous avions une large grille Mesh qui occupe toute la superficie de la façade…

Afin de déposer le carénage inférieur du boitier, nous devons retirer les barres du Silent Base 801 que nous avions un peu de mal à enclencher…
Pour le coup, nous allons avoir encore plus de mal à les retirer…
Il faut jouer du tournevis plat pour appuyer sur les clips tout en tirant sur les extrémités des arches… Pour corser la tâche, nous allons être gêné par la structure en acier du cache alimentation.

Mais pourquoi enlever ces barres ???…
Pour avoir accès aux vis qui maintiennent le carénage au châssis.

Une fois ce travail accompli, il ne nous reste plus qu’à faire glisser le châssis vers l’avant afin de dégager les encoches de la structure plastique du carénage de leur logement.

Les barres du Silent Base 801.
Elles sont en deux parties fixées par 4 vis.

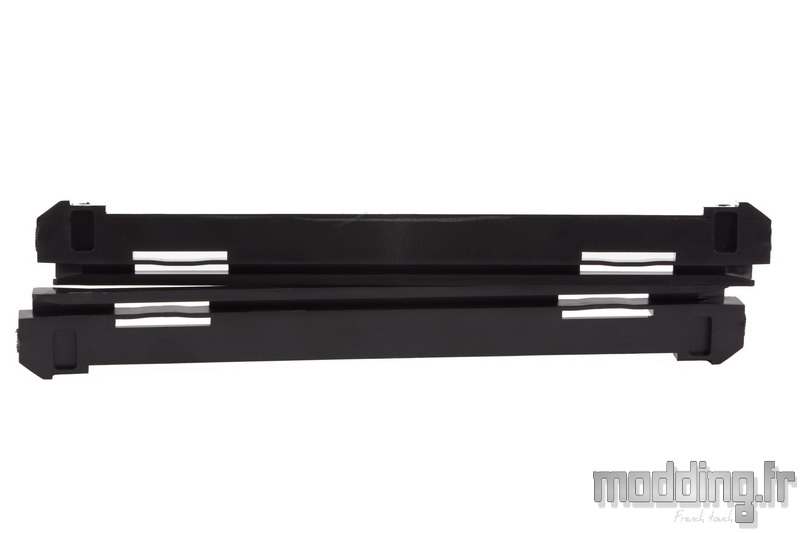

Les deux parties du carénage inférieur du boitier sous la forme de deux longerons.

Les glissières du support de ventilation supérieur.
Chacune d’elle est fixée au châssis par deux vis.

La plaque de ventilation supérieure avec les points de fixation de forme oblongue pour ajuster la position des ventilateurs voire du radiateur.
On peut installer jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
D’un point de vue Watercooling, le radiateur ne peut dépasser le format 360 ou 280.

Le support de la cage HDD inférieure.

La double cage HDD installée donc sous le cache alimentation.
Les vis à main restent solidaires de la structure en acier.

Les deux supports dédiés au SSD.

La face interne de la partie latérale du cache alimentation.

Les deux plaques extrêmes du cache alimentation…

… Et les deux plaques médianes.

Le support dédié au bloc d’alimentation.

La face interne du Top.

Sa structure est totalement constituée d’acier.
La surface située à l’avant des ouïes d’aération est occupée par un panneau acoustique de 10 mm d’épaisseur.
De quoi optimiser le coté silencieux du Silent Base 801 !!!

On retrouve le mécanisme d’ouverture/fermeture des portes latérales doté d’un système monté sur un ressort.

La face interne de la façade.

Sur chaque bord, nous avons 4 ergots sous forme de crochet qui viennent s’ancrer sur la structure du carénage avant.

Le tout est secondé par deux languettes disposées sur le bord supérieur.
Entre ces dernières, nous avons deux clips…

Ils permettent de désolidariser l’ossature en plastique de son revêtement en acier.

Le plateau de la carte mère avec ses différentes équerres PCI et les caches des emplacements pour cage HDD.

Le module intégrant la connectique propre au Silent Base 801.

Le centre de gestion de la ventilation du boitier.
La prise dans le coin haut à droite sur la photo est celle de l’alimentation du PCB. Un câble doté d’une prise Sata assure la connexion avec l’alimentation.
Juste à coté, nous avons la prise qui relie le PCB au curseur de commande placé sur le panneau des connectiques du boitier.
Ensuite, nous avons 6 prises 3-pins… Et une répartition de ces prises sous la forme de deux rails.
Mais cette dénomination prête à confusion!!! Surtout quand on connaît le Hub PWM du Dark Base 700…
On peut alors se poser la question d’une différenciation des deux rails en terme de gestion de vitesse de rotation.
Mais que nenni… En l’absence des petits curseurs (Silent/Perf) visant à limiter la vitesse maximale d’un rail ou des deux rails, la gestion reste commune aux 6 ventilateurs branchés sur le PCB, et ce, quel que soit le rail auquel appartient la prise 3-pins.
La dernière prise qui se trouve entre ces deux rails permet de connecter le PCB à une prise PWM de la carte mère.
Pour rappel, le curseur FAN comporte 4 positions :
- Auto : Mode automatique où le signal PWM de la carte mère est utilisé et est transmis à l’ensemble des ventilateurs branchés sur les prises 3-pins. Pour cela il faut connecter le PCB interne de gestion PWM à l’une des prises PWM de la carte mère via le câble dédié.
- 1, 2 ou 3 : Mode manuel. Le signal PWM de la carte mère est alors ignoré et le Rheobus prend le relais. Nous avons alors le choix entre trois vitesses de rotation.

Les deux filtres du Silent Base 801.

Les trois ventilateurs Pure Wings 2 en 140 mm.
Ils sont dotés d’un câble équipé d’une prise 3-pins. Donc il n’y a pas de gestion PWM en l’état si ce n’est passant par le Hub PWM du boitier.
La vitesse de rotation est de 1000 tr/min.
Cette vitesse engendre un débit d’air de 61.2 CFM, soit 104 m3/h et une pression statique de 0.76 mm.H2O.

Voici ce qui reste du châssis après avoir retiré tout ce qui était possible sans l’intervention d’une perceuse.
