Les caractéristiques :
Forcement, avec un tel diamètre, la boite contenant le ventilateur ne peut que suivre l’augmentation de taille.
A gauche, nous avons la boite du NF-A20 PWM, à droite celle du NF-A20 FLX.
Globalement les boites sont identiques si ce n’est la version du ventilateur et quelques caractéristiques qui différent.
Sur la face avant, nous avons une photo qui tease, comme aime faire Noctua, ce nouveau ventilateur. On y distingue une pale et la bande interne du cadre.
Dans le coin de cette photo, nous avons quelques lignes qui mettent en avant les caractéristiques du NF-A20.
Le nom du modèle ainsi que sa version sont repris juste au dessus ainsi que sur la bande blanche qui prend place sur le côté.
Une pastille métallisée vante la récompense du meilleur ventilateur en 200 mm.
Au dos de la boite, nous reprenons en détail et en anglais les caractéristiques du NF-A20.
Nous avons une traduction multi-langues qui met en avant les atouts de ce ventilateur.
Sur le coté, sur fond blanc, Noctua nous renseigne sur les dimensions, les spécifications ainsi que sur le contenu de la boite.

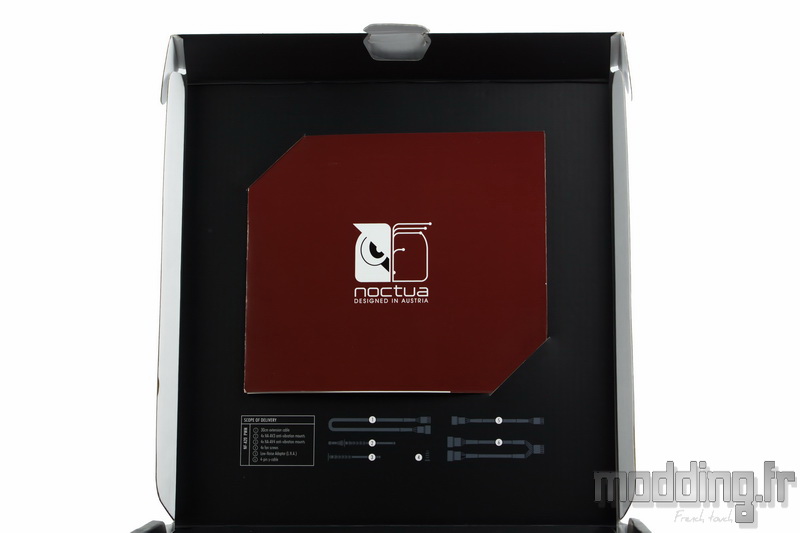

On ouvre la boite et on trouve au niveau du rabat un guide d’utilisation.
Il nous informe notamment sur la façon de monter les attaches souples incluses dans le bundle.
Malheureusement le tout est en anglais….Mais fort heureusement, on peut trouver la traduction en français sur le site de Noctua.
Dessous, nous avons une liste des différents éléments présents dans le bundle.
Le NF-A20 prend place dans un écrin noir !
Le bundle est rangé dans cette petite boite en carton.
Nous avons trois types de fixation.
La plus classique avec des vis chromés dotées du pas spécifique au montage des ventilateurs.
Puis nous avons deux types d’attaches souples en silicone (marron…) qui se différencient de part leur extrémité.
Les attaches NA-AV4 disposent d’une extrémité plate plus esthétique que les ….
…. Les attaches NA-AV3 qui disposent d’une extrémité conique.
Ces dernières sont plus utiles dans les espaces un peu plus étriqués car on peut alors fixer ces attaches dans un premier temps sur le NF-A20.
Ensuite il ne reste plus qu’a installer le ventilateur dans le boitier.
Les attaches NA-AV4 s’installent d’abord dans le boitier et nous plaçons par la suite le ventilateur.
Mais pour le coup nous n’avons pas les attaches qui dépassent de l’autre coté de la paroi du boitier.
On peut, dans les deux cas, couper le bout qui dépasse du cadre du NF-A20, mais l’attache sera plus compliqué à être réutilisée.
Mais comme Noctua pense à tout, la marque propose en option des attaches souples supplémentaires.
Nous pouvons nous procurer une boite d’attaches de type NA-AV4 (extrémité plate) ou NA-AV3 (extrémité conique).
Chacune des boites contient 16 pièces pour ainsi équiper 4 ventilateurs.
Le prix : 7.90 euros, quelque soit la version des attaches.
Ensuite nous avons toute un série de câbles supplémentaires dont le type diffère en fonction de la version PWM et FLX.
On commence par les trois câbles du NF-A20 PWM dont le propre câble est donc doté d’une prise 4-pins.
Le NA-EC1 est une extension de 300 mm avec une prise 4-pins femelle sur l’une des extrémités et une prise 4-pins mâle sur l’autre extrémité.
Le NA-YC1 est un adaptateur en Y pour avoir la possibilité de brancher deux ventilateurs NF-A20 (si le boitier dispose d’assez de place….).
Le troisième câble concernant la version PWM et le NA-RC6 qui est un adaptateur LNA : Low Noise Adaptor.
Il permet de plafonner la vitesse de rotation maximale du NF-A20 PWM en la passant de 800 tr/min à 550 tr/min.
Nous retrouvons ce même genre de câble dans la version FLX.
Le NA-RC13 embarque par contre des prises 3-pins en lieu et place des prises 4-pins du NA-RC6.
Lui réduit (et non plafonne) simplement la vitesse de rotation du NF-A20 FLX de 800 tr/min à 550 tr/min du fait de l’absence de gestion PWM.
On retrouve aussi un câble d’extension de 300 mm mais doté de prises mâle/femelle 3-pins.
Il porte le nom de code : NA-EC2.
Vu que le NF-A20 FLX ne dispose que d’une vitesse de rotation fixe, la marque propose un adaptateur qui permet de le brancher directement sur une prise Molex.
Il s’agit du NA-AC1.
Noctua suit l’actualité et comme la plupart des alimentations actuelles sont plutôt équipées en prises Sata, la marque propose le NA-SAC5.
La boite contient un adaptateur NA-AC5 doté d’une prise Sata et d’une prise 4-pins câblée deux fils (négatif et +12V) qui est aussi compatible avec les prises 3-pins.
Le prix : 7.90 euros.
Les spécifications :
| |
NF-A20 PWM
|
NF-A20 FLX
|
| Dimensions |
200 x 200 x 30 mm
|
| Branchement |
4-pins PWM
|
3-pins
|
| Type roulement |
SSO2
|
| Vitesse de rotation (12 V) |
800 tr/min +/- 10%
|
| Vitesse de rotation avec L.N.A. |
550 tr/min +/- 10%
|
| Vitesse de rotation minimal PWM |
350 tr/min +/- 20%
|
N/A
|
| Débit d’air (12 V) |
146.9 m3/h
|
| Débit d’air avec L.N.A. |
100.8 m3/h
|
| Pression Statique (12 V) |
1.08 mm H2O
|
| Pression Statique avec L.N.A. |
0.51 mm H2O
|
| Niveau sonore (12 V) |
18.1 dB(A)
|
| Puissance |
0.96 W
|
| Ampérage |
0.08 A
|
| Durée de vie |
150 000 h
|
| Garantie |
6 ans
|
