Les caractéristiques :
- Fond noir : check.
- Bande latérale grise : check
- Logo bequiet! : check
- Niveau de gamme : High-End
C’est bon ! Tous les éléments représentatifs du design de la boite sont bien en place. La photo du Dark Rock Pro 4, prise de 3/4 face, permet d’apprécier sa profondeur ainsi que présence des deux ventilateurs dont le central prend position entre les deux tours.
Juste en-dessous nous avons le nom du modèle ainsi que la capacité de dissipation du ventirad : 250 W.
Quelques lignes mettant en avant les principales caractéristiques complètent le tableau.
Au dos de la boite, nous avons 4 photos du Dark Rock Pro 4 pris sous divers angles afin de mettre en valeur ses différentes caractéristiques.
Cependant on limite la traduction à l’anglais et l’allemand…
Les autres traductions, dont le français, sont reportées sur le coté de la boite mais de façon plus sommaire.
Le coté opposé révèle un tableau décrivant les spécifications du Dark Rock Pro 4.
Juste au-dessus, nous avons les diverses dimensions reportées sur 3 schémas du ventirad avec une vue de dessus, de face et de coté.
Le rabat supérieure reprend la notion de la présence de Silent Wings au sein du Dark Rock Pro 4.
On retrouve le logo de la marque, le nom du modèle ainsi que sa capacité de dissipation.
A l’ouverture de la boite, on constate que le ventirad est bien protégé par deux épaisses cales en mousse expansée.
On trouve, aux cotés du Dark Rock Pro 4, une petite boite en carton renfermant le bundle.

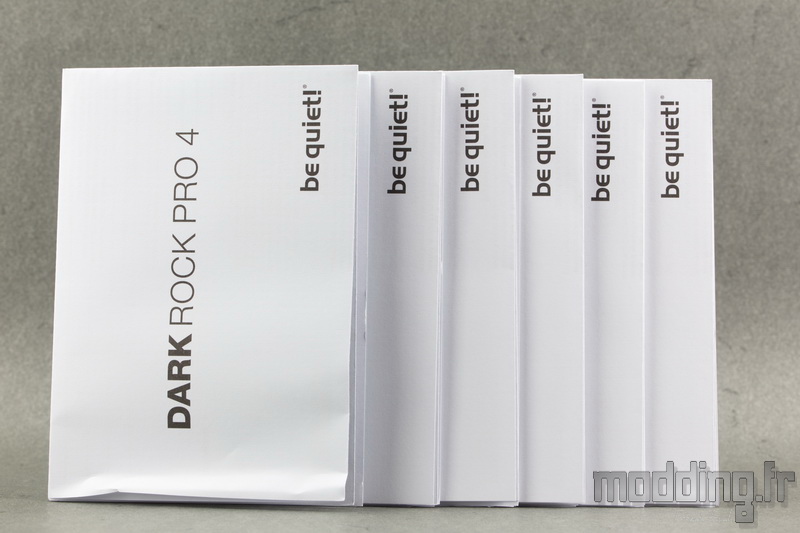

Au lieu d’avoir un unique guide montage, bequiet! propose 6 livrets sous forme de dépliant avec une traduction pour chacun d’eux.
Les différents étapes de montage sont très explicites !!!
Nous avons même une couleur orange qui désigne l’élément principal pour chacune de ces étapes.
4 attaches métalliques sont présentes pour fixer la ventilation du Dark Rock Pro 4.
Le ventilateur externe dispose déjà de ses propres attaches… Du coup bequiet! nous fait bénéficier d’un jeu supplémentaire.
On note la présence d’un revêtement noir mat du même acabit que la peinture qui recouvre le ventirad.
Le Dark Rock Pro 4 disposant de deux ventilateurs, bequiet! fournit alors un adaptateur en Y pour pouvoir relier les 2 connectiques 4-pins de la ventilation en une seule prise 4-pins.
Ainsi, cela nous donne la possibilité d’effectuer le branchement uniquement sur la prise CPU_Fan de notre carte mère.
Cependant si ladite carte mère dispose d’une prise CPU_Fan et d’une prise CPU_OPT, nous conseillons de brancher chaque ventilateur sur chacune de ces prises. En effet, la série Dark Rock Pro n’embarque pas le même type de ventilateur… En plus d’un diamètre différent, l’un dispose d’une vitesse maximale de 1200 tr/min alors que l’autre voit sa vitesse plafonner à 1500 tr/min.
Avec chaque ventilateur sur une prise indépendante, nous allons pouvoir optimiser leur réglage.
La petite seringue de pâte thermique.
L’histoire ne dit pas si il s’agit de la pâte thermique de la marque… La DC1.
Il y a quand même de grande chance que ce soit le cas, du moins nous l’espérons.

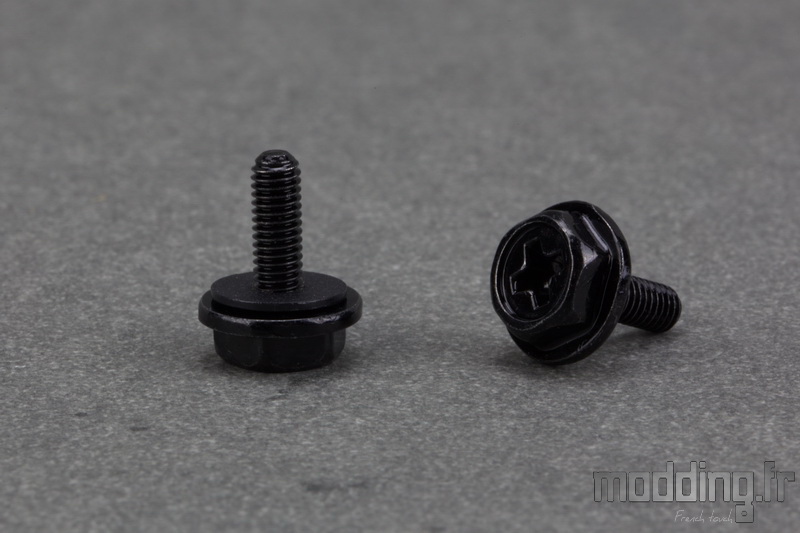

Nous avons deux vis dotées d’une rondelle en caoutchouc.
Elles permettent de fixer le ventirad au niveau des pattes de fixations, que nous aurons préalablement disposées sur la carte mère, par le biais de ….
…. Cet accessoire qui est une réglette en aluminium quelque peu épaisse. Elle va prendre place au niveau de la base du Dark Rock Pro 4.
Nous verrons tout cela plus en détail dans la rubrique “Montage”.
Le Dark Rock Pro 4 est compatible aux Sockets AMD (dont l’AM4) et Intel (mis à part le Socket 775).
Nous avons un sachet spécifique pour chacun des Sockets.
Celui pour AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par une flèche suivie du nom du Socket.
Nous trouvons un jeu d’entretoises en plastique accompagnées de leur vis. Des rondelles en caoutchouc sont présentes pour assurer le contact avec le PCB de la carte mère.
Du coté de chez Intel nous avons le même type de pattes de fixation mais plus longue afin de s’adapter à l’entraxe des différents Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 1366, 2011 (-3) square ILM et 2066.
Les plus internes sont spécifiques aux Sockets 115x.
Les Sockets 20xx se passent de backplate, les entretoises se fixent directement à l’armature du Socket.
Pour le Socket Intel 115x (et 1366), nous disposons d’une backplate en acier.
Au passage, on note que les différents accessoires du système de fixation du ventirad sont recouverts d’une peinture noire, ce qui permet de s’accorder avec la couleur globale du radiateur.
Nous avons 4 vis qui vont se placer sur cette backplate.
Elles sont dotées d’une empreinte carré pour se positionner au niveau des ouvertures de même forme des extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.
Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle en caoutchouc collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme pour aider au serrage.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Nous avons presque oublier un élément important vu le design du Dark Rock Pro 4 et notamment sa plaque supérieure qui recouvre la totalité du ventirad…
Nous allons voir que cette plaque est fixée sur les deux tours et se trouve à bonne distance de la base du Dark Rock Pro 4…
Ainsi pour éviter d’avoir à la démonter, celle-ci est dotée de deux petites ouvertures permettant de glisser le tournevis afin de serrer les deux vis de la réglette.
Mais vu la hauteur du ventirad, encore faut-il disposer d’un long tournevis… Qu’à cela ne tienne, bequiet! fournit ledit tournevis !!!
Il est juste rangé dans l’une des mousses expansées.
Un long tournevis dont la poignée nous fait bénéficier d’une bonne prise en main.
Elle est frappée du logo de la marque.
De plus, sa pointe cruciforme est aimantée, ce qui facilite la prise en charge des vis.
Les spécifications :
|
Ventirad Dark Rock Pro 4
|
| Dimensions totales (H x L x P) |
162.8 x 136 x 145.7 mm |
| Poids avec ventilateurs |
1130 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) revêtement céramique noir |
| Maximum TDP |
250 W |
| Caloducs |
7 caloducs de 6 mm |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1366
AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
|
Ventilateurs
|
|
Silent Wings 135 |
Silent Wings 3 120 |
| Dimensions |
135 x 135 x 22 mm |
120 x 120 x 25 mm |
| Vitesse de rotation (12 V) |
1200 tr/min |
1500 tr/min |
|
|
|
| Ampérage |
0.08 A |
| Puissance |
0.96 W |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
220 mm |
220 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir |
|
| Durée de vie |
300 000 h |
|
| Garantie |
3 ans |
