Les caractéristiques :
Les années passent, mais le style du packaging demeure.
On retrouve donc le fond noir associé à une étroite bande grise située sur le bord gauche de la face principale. L’intitulé inscrit sur cette bande détermine le niveau de gamme auquel appartient le produit, “High End” étant le haut de gamme chez Bequiet!.
La photo du Dark Rock TF2, pris de trois quarts, permet d’apprécier le design du ventirad au format TopFlow qui est équipé de deux ventilateurs afin d’optimiser les performances.
Juste en dessous, nous avons le nom du modèle accompagné de quelques mots mettant en avant les deux principales caractéristiques du ventirad : silence et performance.
Le logo Bequiet! se positionne dans le coin en haut et à droite, apportant la petite touche de couleur orange chère à la marque.
Au dos de la boite, nous avons quatre autres photos illustrant les principales caractéristiques du Dark Rock TF2.
La marque vante les performances de son ventirad en matière de refroidissement : TDP 230 W.
On n’oublie pas de mentionner la présence d’un Silent Wings 3, en 135 mm, qui remplace l’un des deux Silent Wings de la première version.
L’application nickelée laisse place à un revêtement de peinture noire chargée en particules de céramique afin d’optimiser un cran de plus l’échange thermique.
Bequiet! met aussi en avant le format Top Flow de son Dark Rock TF2 qui permet de refroidir aussi les composants de la carte mère positionnés autour du Socket.
Sur l’un des côtés, nous avons le tableau des spécifications du ventirad.
Le rabat supérieur reprend le logo de la marque, le nom du ventirad ainsi que le TDP.

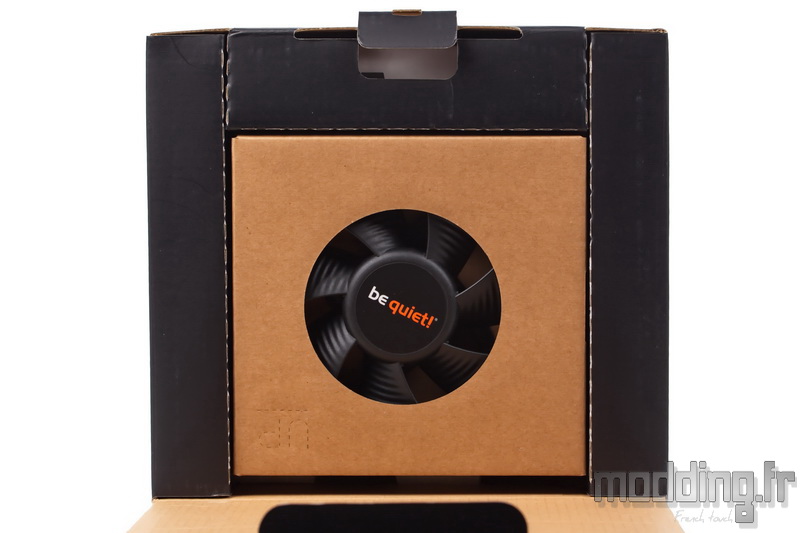

Chaque ventilateur est placé dans un étui en carton…
Tandis que le radiateur est protégé par deux épaisses cales en mousse expansée.
Nous avons le manuel d’utilisation qui s’accompagne d’un feuillet nous renseignant sur la mise au rebut d’anciens équipements électroniques.
La notice d’utilisation n’est traduite qu’en allemand et en anglais.
Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.
En se rendant sur le site Bequiet!, nous pouvons télécharger la version française du manuel.
Le bundle est soigneusement rangé dans une boite en carton qui se glisse entre les deux tours du radiateur, une manière d’éviter que les caloducs pénétrant dans les ailettes du plateau supérieur subissent une quelconque flexion.
Nous avons un lot d’attaches métalliques afin d’installer les ventilateurs sur le radiateur.
On constate que nous avons deux types d’attaches qui se différencient par la longueur de leurs extrémités.
Le manuel ne mentionne pas cet état de fait et l’on peut tout autant utiliser l’un des deux jeux, quel que soit le ventilateur.
Mais comme généralement rien n’est laissé au hasard, il s’avère que la différence coïncide avec l’entraxe des points de fixation de chaque ventilateur qui équipe le Dark Rock TF2.
Ici, nous avons le jeu d’attache spécifique au Silent Wings dont l’entraxe est de 107 mm.
Là, nous avons le jeu d’attache spécifique au Silent Wings 3 dont l’entraxe est de 117 mm, d’où la présence d’extrémités plus longues.
Par ailleurs, Bequiet! ne reconduit pas le revêtement noir sur ses attaches comme c’est le cas pour les ventirads Dark Rock Pro 4 ou Dark Rock Slim.
Doit-on voir un souci sur la bonne tenue dans le temps de ce revêtement ?

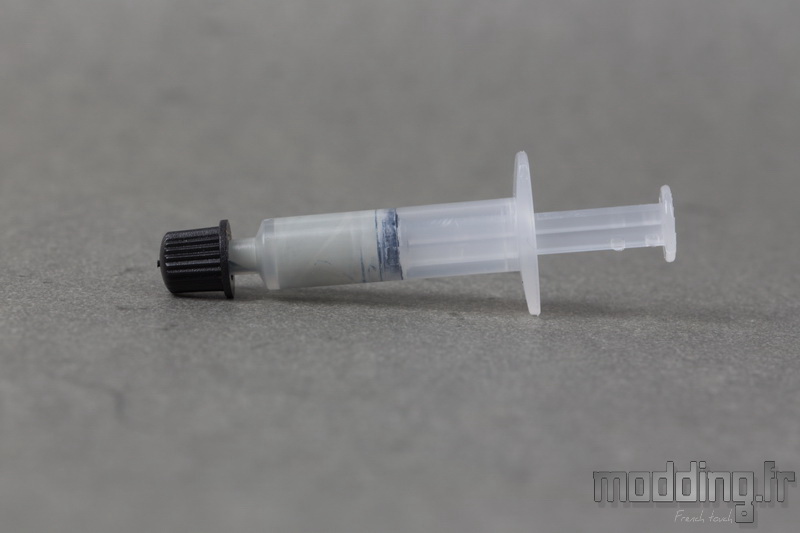

La pâte thermique n’est pas appliquée au préalable sur la base du ventirad, Bequiet! fournit la seringue adéquate.
L’histoire ne dit pas s’il s’agit de la pâte thermique de la marque… La DC1.
Il y a quand même de grandes chances que ce soit le cas, du moins nous l’espérons.
Le Dark Rock TF2 embarque deux ventilateurs, Bequiet! fournit l’adaptateur en Y qui permet de connecter ces deux ventilateurs sur une seule prise CPU_Fan de la carte mère.
On note que seule l’une des deux prises 4-pins est câblée avec les 4 fils, le fil “signal” est absent sur la seconde prise 4-pins mâle.
Une des modifications opérées sur cette version 2 du Dark Rock TF concerne le système de montage. La marque délaisse celui de la première version qui était quelque peu galère pour récupérer celui vu sur le Shadow Rock 3, le Dark Rock Slim, le Dark Rock Pro 4, le Shadow Rock Slim 2 ou le Pure Rock 2, nettement plus pratique.
Il existe cependant une petite différence avec les ventirads que nous venons de citer…
On constate l’absence de la réglette en aluminium qui vient prendre place au niveau de la base du radiateur. Avec le Dark Rock TF2, Bequiet! améliore encore d’un cran le système de fixation, car cette réglette fait maintenant partie intégrante de la base du radiateur.
Cela présente un net avantage par rapport aux autres ventirads, car nous n’avons plus à installer le ventirad avec la carte mère posée à plat de peur que cette pièce ne tienne pas en place lors du montage.
Le Dark Rock TF2 est compatible aux Sockets AMD (dont l’AM4) et Intel.
Nous avons un sachet spécifique pour chacun des Sockets.
Pour les Sockets Intel 115x et 1200 (et même 1366), nous disposons d’une backplate en acier.
Au passage, on note que les différents accessoires du système de fixation du ventirad sont recouverts d’une peinture noire, ce qui permet de s’accorder avec la couleur globale du radiateur.
4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.

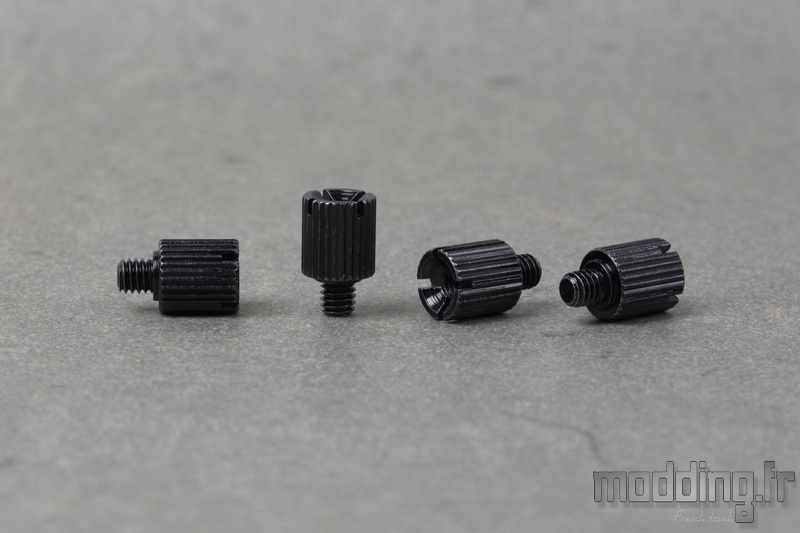

Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle (noire) collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme afin d’affiner le serrage si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.
Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques aux Sockets 115x et 1200.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.
Le sachet AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus longues que celles présentes dans le bundle du Dark Rock Slim.
Le Socket AMD dispose d’un entraxe différent selon son plan vertical ou horizontal.
Du coup, contrairement au Socket Intel, on ne peut pas installer le radiateur dans le plan que l’on désire et son orientation dépend donc de la taille de ces platines de fixation.
Dans le cas de notre Dark Rock TF2, la position requise est celle qui optimise la compatibilité avec les barrettes mémoires et donc le radiateur supérieur qui vient recouvrir ces dernières.
Nous allons retirer le dispositif de retenue en plastique lié au Socket AMD.
On installe ces entretoises en plastique sur les boulons de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.
Pour le Socket AM3 (+), nous intercalons ces rondelles en plastique afin de relever la position des entretoises.
Ces 4 longues vis finalisent l’assemblage des pattes de fixation sur la carte mère en se logeant dans les points de fixation de la backplate du Socket AMD laissée en place.
Les spécifications :
|
Ventirad Dark Rock TF2
|
| Dimensions (H x L x P) |
109 x 140 x 163 mm |
| Hauteur avec ventilateurs |
134 mm |
| Nombre d’ailettes |
62 (plateau supérieur), 31 (plateau inférieur) |
| Poids avec ventilateur |
945 g |
| TDP |
230 W |
| Matériau |
Cuivre (caloducs), Aluminium (base et ailettes) |
| Diamètre des caloducs |
6 caloducs de 6 mm |
| Couleur |
Noir |
| Traitement de surface |
Peinture chargée en particules de céramique |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1200
AMD AM3 (+), AM4 |
|
Silent Wings 135 mm
|
| Dimensions |
135 x 135 x 22 mm |
| Vitesse de rotation max |
1400 tr/min |
| Type de roulement |
Fluid Dynamic Bearing |
| Puissance |
2.4 W |
| Intensité d’entrée |
0.2 A |
|
Silent Wings 135 mm
|
| Dimensions |
135 x 135 x 25 mm |
| Vitesse de rotation max |
1300 tr/min |
| Niveau sonore (12 V) |
Fluid Dynamic Bearing |
| Puissance |
4.8 W |
| Intensité d’entrée |
0.4 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
220 mm |
| Gainage du câble |
Oui |
| Couleur du câble |
Noir |
|
|
| Garantie |
3 ans |
