Les caractéristiques :
Le Hyper 212 Black Edition prend place dans une boite dotée des couleurs fétiches de la marque, à savoir le noir anthracite et surtout le violet.
Sur la face principale, nous avons la photo du ventirad pris de 3/4 afin d’apprécier le nouvel habit que revêt le radiateur.
Dans le coin supérieur et à gauche prend place le logo de la marque tandis que le nom du modèle se positionne sous la photo.

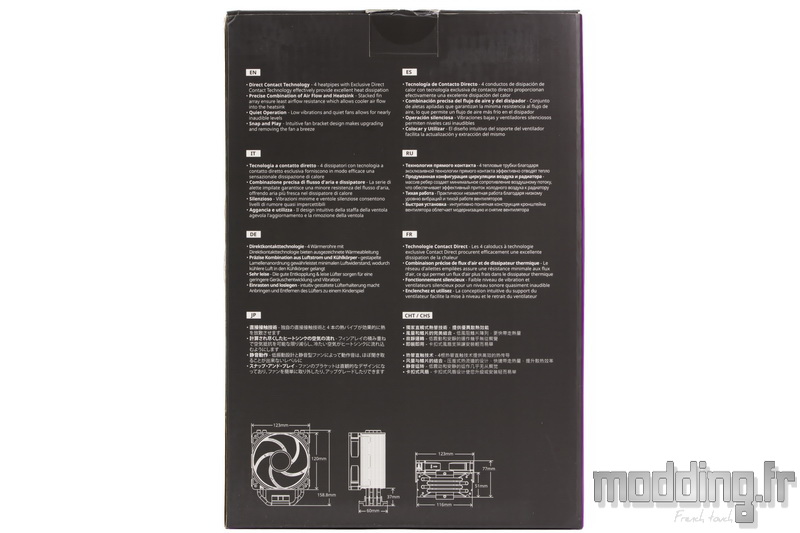

Au dos de la boite, nous avons les principales caractéristiques du Hyper 212 Black Edition traduites en plusieurs langues dont le français.
Trois schémas sont aussi présents afin de nous renseigner sur les diverses dimensions.
Sur l’un des côtés, nous trouvons le tableau des spécifications.
Le côté opposé affiche trois photos mettant en avant les atouts du Hyper 212 Black Edition.
Le ventirad prend place dans une structure plastique thermoformée.
Nous avons deux dépliants.
L’un d’eux nous informe sur les modalités de la garantie portée à 2 ans.

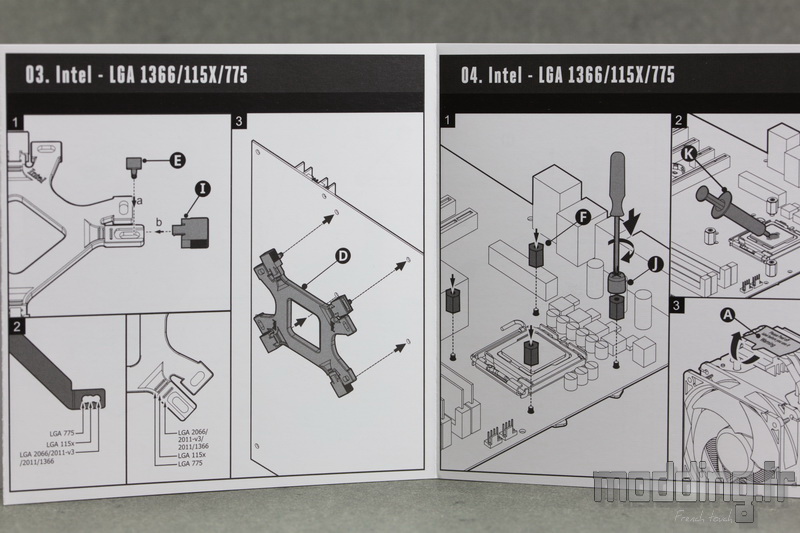

Le second n’est autre que le manuel d’utilisation.
Pas besoin d’avoir une traduction en français vu que de toute façon nous n’avons pas de texte… Par contre, une multitude de schémas, très explicites, nous renseignent sur les différentes étapes du montage en fonction du Socket.

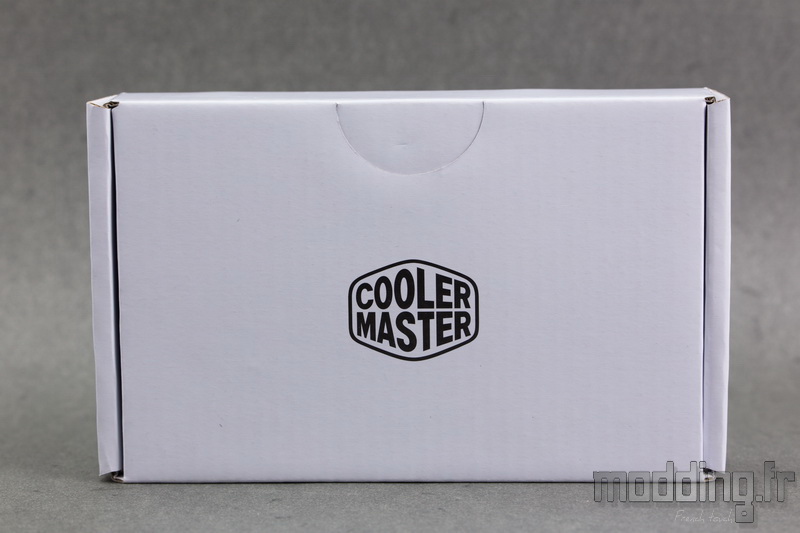

L’ensemble des accessoires nécessaire au montage du ventirad prend place à l’intérieur de cette petite boite blanche en carton, estampillée du logo Cooler Master.
On trouve dans un premier temps, un adaptateur en Y doté de deux prises 4-pins mâles vers une prise 4-pins femelle.
Bien qu’à l’origine, le Hyper 212 Black Edition ne soit équipé que d’un seul ventilateur, Cooler Master nous offre la possibilité de coller un second ventilateur et ainsi permettre de les brancher sur une seule prise CPU_Fan de la carte mère.
D’ailleurs, la marque nous fournit aussi un second jeu d’attaches métalliques afin de fixer le deuxième ventilateur.
Ainsi que 4 patins adhésifs en caoutchouc, afin d’amortir le contact de la structure du cadre contre les ailettes du radiateur.
Nous avons même droit à une petite seringue de MasterGel Pro.
Cooler Master nous soigne sur ce coup !
Au niveau des accessoires propres au montage, nous avons la backplate qui est commune aux deux Sockets avec une face Intel…
… Et une face AMD.
La backplate est entièrement en plastique.
4 petites vis prendront place au niveau de cette backplate.
Leur tête plate et de forme rectangulaire permet de les loger au sein de la structure spécifique des branches.
Afin qu’elles tiennent bien en place, nous avons deux jeux de 4 manchons en plastique noir.
Un premier jeu est destiné au Socket Intel.
Le second jeu est destiné au Socket AMD.
Nous verrons tout cela en détail dans la rubrique “Montage”.

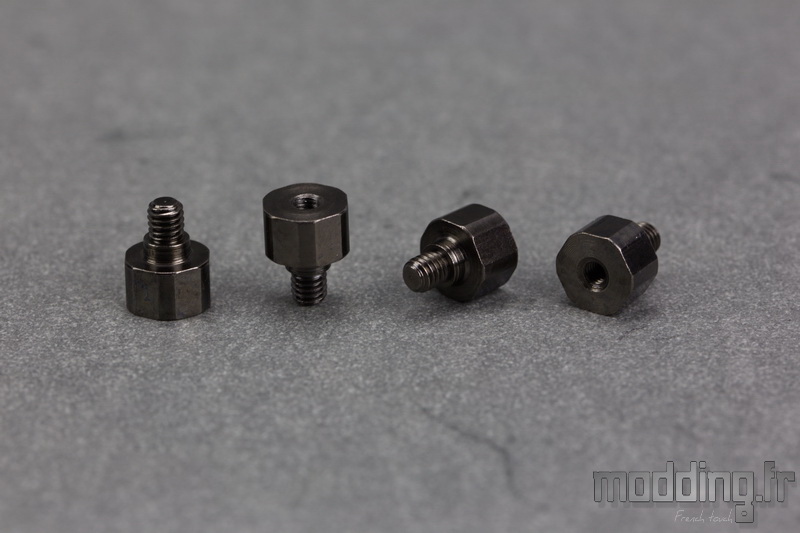

Viennent ensuite les entretoises munies d’une rondelle à chacune de leurs extrémités.
Ainsi, aucun risque de commettre une quelconque erreur dans la mise en place des entretoises afin de garantir l’intégrité du PCB de la carte mère.
Nous devrions pouvoir serrer ces entretoises à la main, mais il arrive parfois que les dissipateurs présents autour du Socket gênent la manœuvre surtout lorsque nous avons de gros doigts…

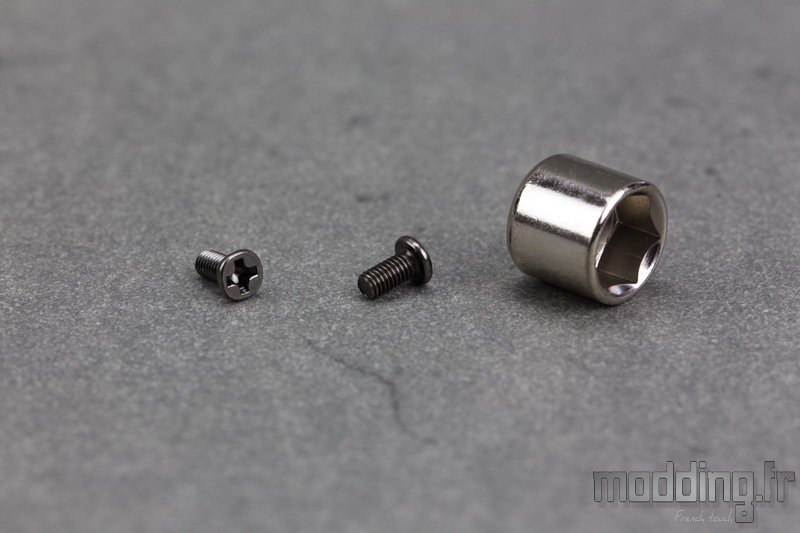

Du coup, Cooler Master nous bichonne et fournit le petit outil qui va bien, ce qui permettra d’assurer le serrage avec un tournevis.
Allons-y doucement dans le serrage tout de même… Ce n’est pas parce que les entretoises sont dotées de rondelles qu’on peut y aller franco.
Nous avons les pattes de fixation spécifiques au Socket Intel.
Elles intègrent les vis d’assemblage, celles-ci sont montées sur ressort afin de garantir la pression adéquate de la base du radiateur sur le processeur.
Au centre de chacune d’elles, nous avons un petit trou taraudé pour permettre leur fixation sur la base du Hyper 212 Black Edition.
Les pattes de fixations spécifiques au Socket AMD, compatible AM4.

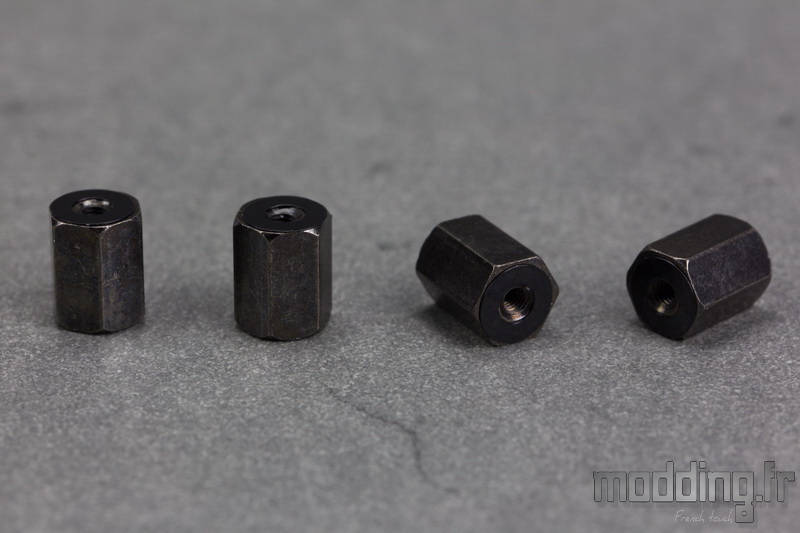

Pour finir, nous avons un jeu de 4 entretoises spécifiques au Socket 20xx.
On se servira du “petit outil qui va bien”, vu plus haut, pour assurer leur fixation au sein de la structure du Socket.
Les spécifications :
|
Ventirad Hyper 212 Black Edition
|
| Dimensions totales (H x L x P) |
158.8 x 123 x 77 mm |
| Poids avec ventilateur |
651 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) revêtement nickel noir |
| Caloducs |
4 caloducs de 6 mm |
| Compatibilité |
Intel 20xx / 115x / 1366 / 775
AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
|
Ventilateur
|
| Modèle |
Silencio FP120 |
| Dimensions |
120 x 120 x 25 |
| Vitesse |
650 – 2000 (+/- 10 %) |
| Débit d’air |
42 CFM (71.35 m3/h) |
| Pression statique |
2.9 mm H2O |
| Ampérage |
0.16 A |
| Puissance |
1.92 W |
|
|
| Prise |
4-pins (PWM) |
| Cable |
Fils noirs, profil plat |
|
|
| Garantie |
2 ans |
